板式双接口燃料电池单体结构设计

　　在分布式氢能发电、备用电源、小型动力装置的应用场景里，燃料电池单体的结构合理性直接决定整堆的装配效率、密封可靠性与输出性能，本次呈现的板式结构燃料电池单体，是面向小功率电堆集成需求完成的结构设计方案。从实际使用场景出发，这类单体结构常应用在通信基站备用电源、便携式户外供电设备、小型实验台架测试单元中，需要兼顾堆叠兼容性、介质流道密封性、电极接触均匀性几个核心要求，设计过程中没有采用复杂的异形壳体结构，而是选择方正平板式的主体构型，核心考量是降低堆叠时的定位难度，同时最大化极板有效反应面积，在有限的安装空间内提升单位体积的功率密度。

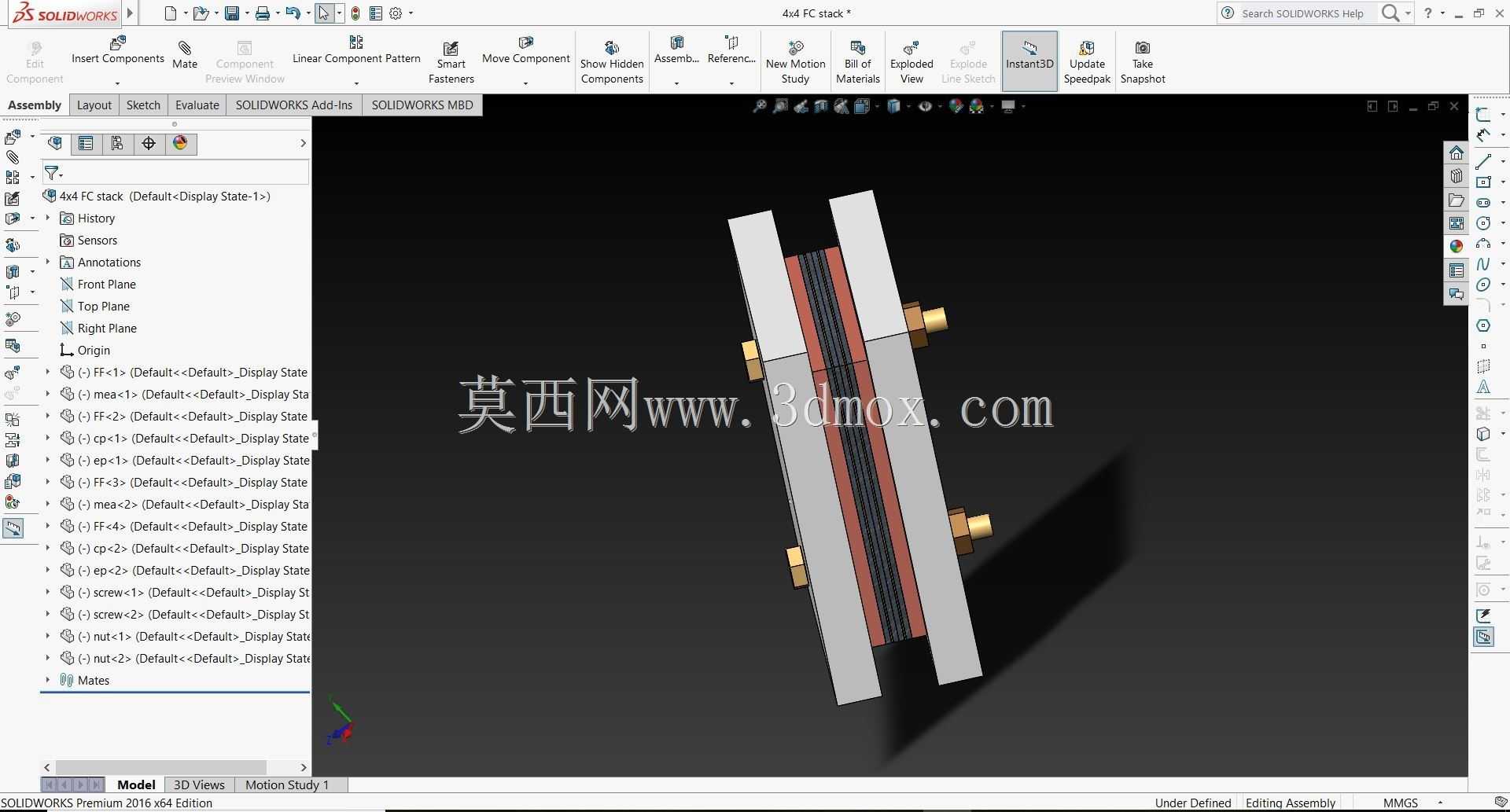

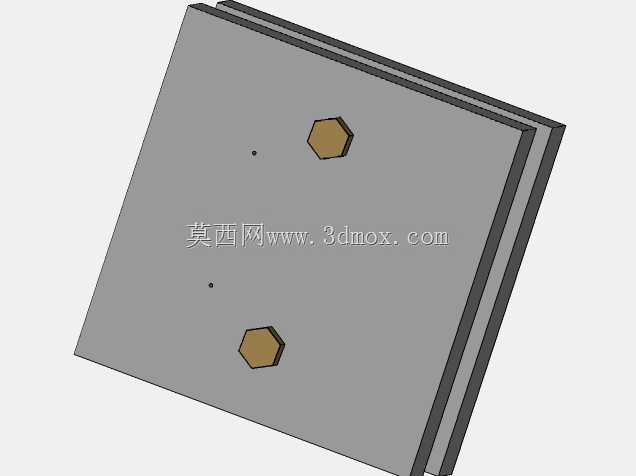

　　从功能特性来看，该单体结构预留了两个正六边形的介质接口，分别对应反应气的进出通路，接口位置采用对称式布局，在多片堆叠组成电堆时，相邻单体的接口可以直接对齐形成公共流道，不需要额外设计异形转接管路，能有效降低整堆的流阻损失。主体板件采用层叠式结构，从外侧的双极板支撑层到内侧的流场层、密封槽位都做了等厚度设计，板件边缘做了微小的倒角处理，避免堆叠装配时刮伤密封胶条，也能减少组装过程中板件错位卡滞的问题。板面上预留的两个细小定位孔，是为了和电堆两端的端板定位销配合，保证每一片单体的对齐精度控制在0.1mm以内，避免因为错位导致的流道遮挡、接触电阻升高问题。

　　设计思路上，没有追求过度轻量化的薄壁结构，而是把板件的整体刚度放在优先位置，因为燃料电池在组装时需要施加均匀的压紧力，若板件刚度不足，压紧过程中会出现翘曲变形，导致局部接触压力不均，轻则出现反应气泄漏，重则会压损内部的膜电极组件。两个六边形接口的尺寸经过匹配计算，刚好适配常用的6mm外径密封管路，接口周围预留了1.5mm宽度的密封胶条安装槽，槽深控制在胶条直径的70%，压紧后胶条的压缩量处于最优密封区间，既能保证气密性，又不会因为压缩量过大导致胶条永久变形失效。

　　从安装边界来看，该单体的方正外形可以适配方形截面的电堆壳体，不需要额外做轮廓修形，整体厚度方向的尺寸经过压缩，在保证结构强度的前提下，尽可能减小单节的厚度，这样在相同的电堆总长度下，可以堆叠更多的单体，提升整堆的总输出电压。板面的有效反应区域占据了板件总面积的80%以上，边角位置没有多余的冗余结构，所有的安装定位特征都布置在反应区域外侧的边框位置，不会占用有效反应面积。在实际装配场景中，这种结构的单体可以采用自动化堆叠设备进行组装，因为所有特征都是对称规则布局，机械臂的抓取定位难度低，不需要做复杂的姿态调整，能有效提升电堆的组装效率，降低人工装配带来的误差。

　　针对实际使用中可能出现的冷凝水排出问题，流场区域的布局做了微倾斜角度的隐含设计，虽然外观看上去是平板结构，但内部流道的走向是顺着接口方向做了微小的坡度，反应过程中产生的液态水可以顺着流道从出口接口顺利排出，不会在流道内出现积水堵孔的问题，避免因为气路堵塞导致的单节电压过低故障。板件的两个六边形接口采用了凸台结构，凸台高度略高于板件表面，堆叠时相邻单体的接口凸台可以直接贴合，配合密封胶圈实现层间密封，不需要额外添加转接密封件，减少了电堆的零件数量，也降低了潜在的泄漏点。

　　在结构验证的逻辑上，这种平板式结构的受力均匀性更好，在压紧力加载过程中，板件各个位置的变形量差可以控制在0.05mm以内，能保证膜电极整个表面的接触压力一致，不会出现局部过压导致的膜电极破损，也不会出现局部压力不足导致的接触电阻过大问题。对于小功率燃料电池的开发者来说，这种结构的单体不需要额外开模定制复杂的成型件，采用常规的机加工工艺就可以完成样件制作，能有效缩短原型验证的周期，在实验测试阶段可以快速迭代调整流道参数，不需要大幅改动外部的安装接口与堆叠定位方式。
