V型八缸内燃机曲柄活塞组装配结构

项目分类:发动机 发布时间:2024-10-24 ID:786093
  • V型八缸内燃机曲柄活塞组装配结构
  • V型八缸内燃机曲柄活塞组装配结构
  • V型八缸内燃机曲柄活塞组装配结构
  • V型八缸内燃机曲柄活塞组装配结构
  • V型八缸内燃机曲柄活塞组装配结构
  • V型八缸内燃机曲柄活塞组装配结构
  • V型八缸内燃机曲柄活塞组装配结构
  • V型八缸内燃机曲柄活塞组装配结构
  • V型八缸内燃机曲柄活塞组装配结构
  • V型八缸内燃机曲柄活塞组装配结构
  • V型八缸内燃机曲柄活塞组装配结构
  • V型八缸内燃机曲柄活塞组装配结构
  • V型八缸内燃机曲柄活塞组装配结构
  • V型八缸内燃机曲柄活塞组装配结构

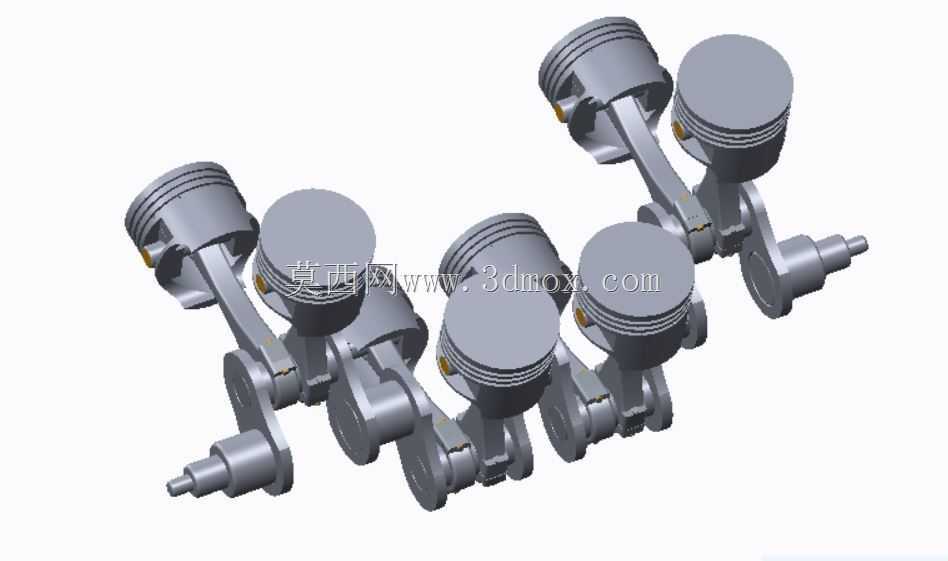

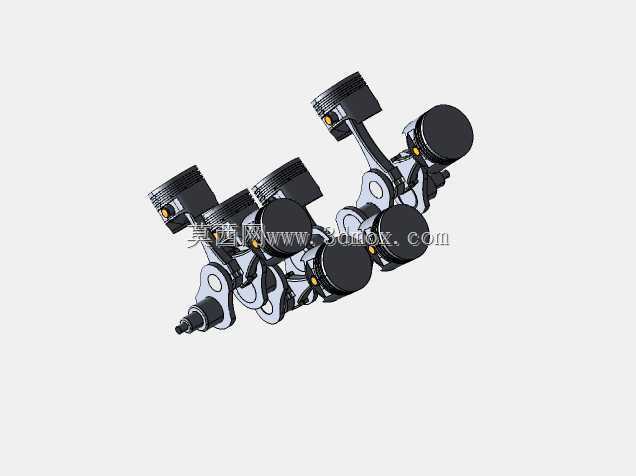

  这套V型八缸动力核心的曲柄活塞装配结构,主要面向大排量乘用车辆、高性能工程机械以及固定动力机组的动力输出场景,是内燃机完成化学能向机械能转换的核心运动单元。从实际装车应用来看,该结构的设计直接决定了发动机的运转平顺性、动力输出上限以及整机NVH表现,V型夹角的布局能够在保证八缸大排量输出的前提下,有效缩短整机轴向长度,降低动力舱的布置难度,同时对置缸体的运动惯性能够相互抵消大部分一阶、二阶振动,减少额外平衡轴的配置需求。

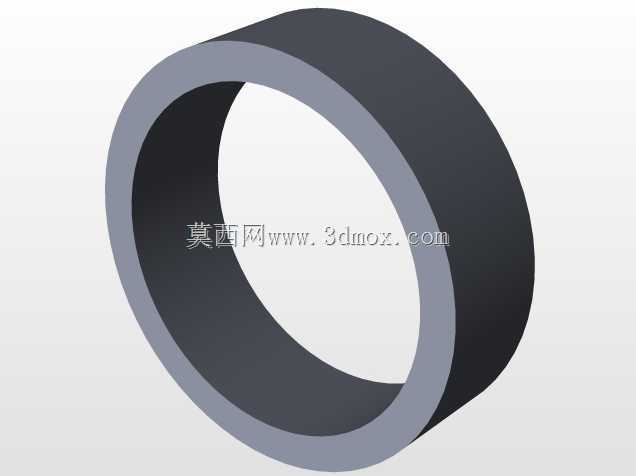

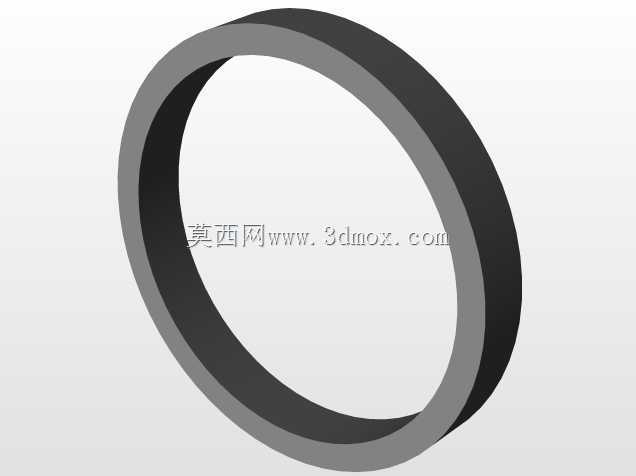

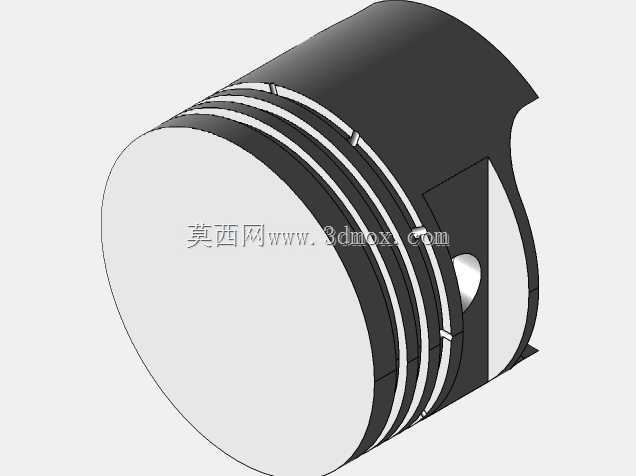

  设计过程中首先要匹配整机的排量目标与压缩比要求,确定单缸活塞的直径、行程参数,再反向推导曲柄销的偏心距,也就是活塞的实际做功行程,这个参数直接关联燃烧室容积与输出扭矩特性。活塞部分采用了轻量化的裙部设计,活塞销座的位置经过偏心优化,能够在活塞换向敲击缸壁的瞬间降低冲击载荷,减少冷启动敲缸的概率,活塞环槽的位置与宽度匹配常规的气环、油环配置,保证燃烧室密封与缸壁润滑油的刮除效果。

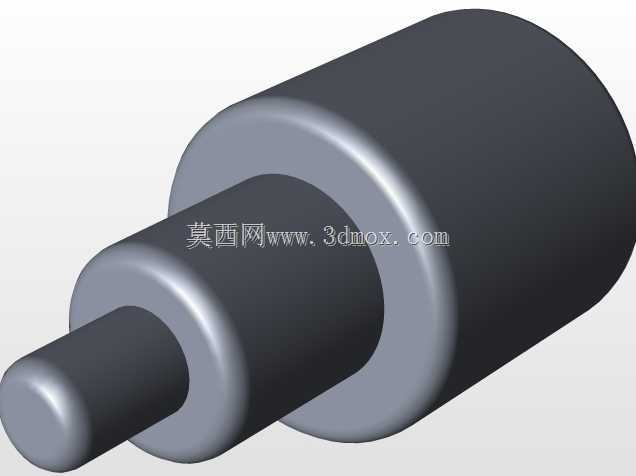

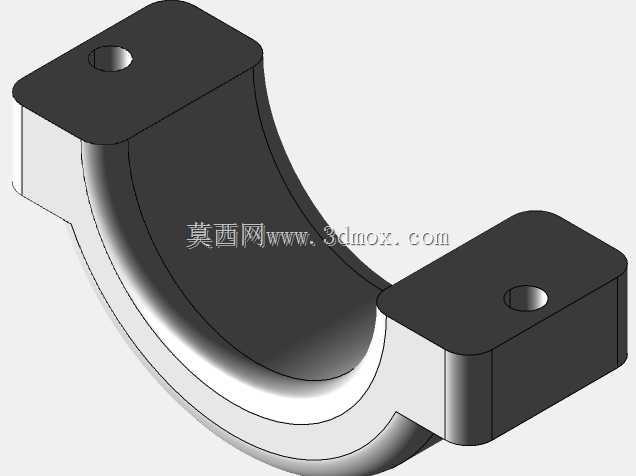

  曲柄连杆机构的设计重点在于动平衡调校,八组曲柄销按照V型缸的点火间隔角均匀分布在曲轴主轴颈上,每一组连杆对应两侧缸体的活塞,连杆大头采用剖分式结构,方便与曲柄销的装配固定,杆身采用工字形截面,在保证结构强度的前提下尽可能降低往复运动质量,减少曲轴运转时的惯性载荷。曲轴的主轴颈直径、曲柄臂厚度都经过强度校核,能够承受高转速下的爆发压力与交变载荷,输出端的法兰结构预留了与飞轮、变速器输入轴的连接接口,安装边界上需要匹配缸体的主轴承盖定位尺寸,保证曲轴转动时的同轴度,避免出现偏磨烧瓦的故障。

  从装配逻辑来看,活塞与连杆的组装需要先将活塞销加热后压入,保证过盈配合的可靠性,活塞环的开口位置需要相互错开120度以上,避免开口对齐导致漏气窜油。整套机构装入缸体后,需要逐缸调整活塞的上止点位置,匹配配气机构与喷油系统的正时,保证各缸点火顺序正确。实际运行过程中,活塞在缸套内做往复直线运动,通过连杆将推力传递给曲轴,将直线运动转换为旋转运动对外输出扭矩,这套结构的运动精度直接影响发动机的动力响应、燃油消耗率以及使用寿命,建模过程中所有配合面都预留了合理的公差带,运动副之间的间隙符合内燃机设计的行业规范,能够直接用于教学演示、结构拆解学习以及新机型开发的参考验证。
