小型台式轴流散热风机结构设计

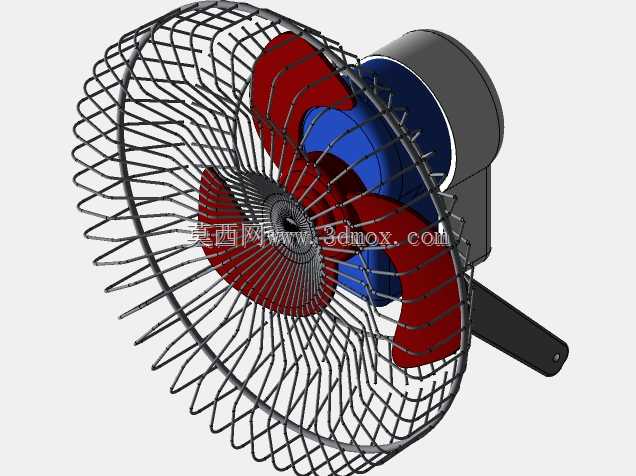

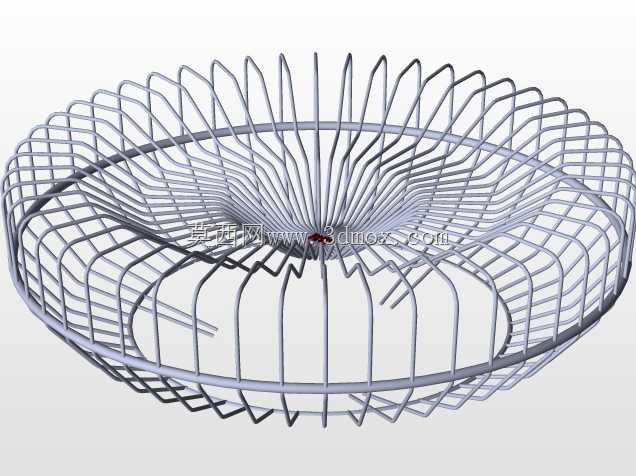

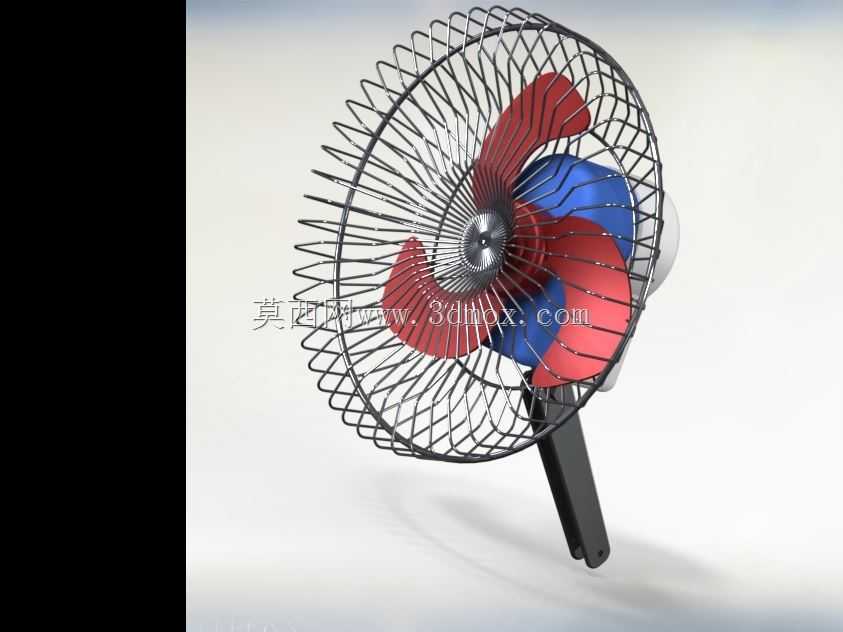

这款小型风机的结构设计，核心围绕小空间内的定向送风与散热需求展开，常见于桌面工位局部降温、电控柜侧装辅助散热、小型设备舱内空气循环等场景，区别于大型工业离心风机，它更侧重低占用空间、低运行震动与近距离送风的柔和度。从整机结构拆分来看，前部为密丝径金属防护网罩，网罩采用径向辐条搭配环形圈的排布方式，既可以阻挡异物触碰旋转风叶，又不会过度遮挡出风截面，网罩边缘做卷边包边处理，安装时可通过卡扣与后部机壳定位，不需要额外在网面打孔，避免网丝受力变形。风叶采用三片大后掠角叶片设计，叶根与轮毂做圆弧过渡，降低旋转时的应力集中，叶型截面从根部到梢部存在连续扭角，匹配电机额定转速下的气流攻角，减少叶尖涡流带来的气动噪音；叶片材质选用具备一定韧性的工程塑料，运转时若轻微触碰网罩也不会出现叶片崩裂。后部的动力段集成了驱动电机、安装支座与走线结构，电机外壳带有散热筋，可将定子运行产生的热量快速传导至外部流经的气流中，电机输出轴与风叶轮毂采用扁位配合，防止长期正反转切换时出现松脱。机壳后部预留了台式放置的支撑脚安装位，也可根据使用场景更换为壁挂支架，适配不同的安装边界。整机的外形尺寸控制在常规桌面设备的允许范围内，径向最大尺寸不超过小型工位的预留空位，轴向厚度可满足嵌入式安装的间隙要求，安装时只需保证后部进风侧留有足够的进气空间，前部出风方向无遮挡即可。在结构设计阶段，需要重点校核网罩的固有频率，避开风叶旋转的基频与倍频，防止运转时出现网罩共振异响；同时要控制风叶的动平衡等级，降低轴承的径向载荷，延长整机的连续运行时长。各零部件之间的定位基准统一以电机轴线为中心，保证风叶与网罩、机壳的同轴度，避免出现叶尖间隙不均导致的气流脉动。
