桌面小型轴流散热风机结构设计

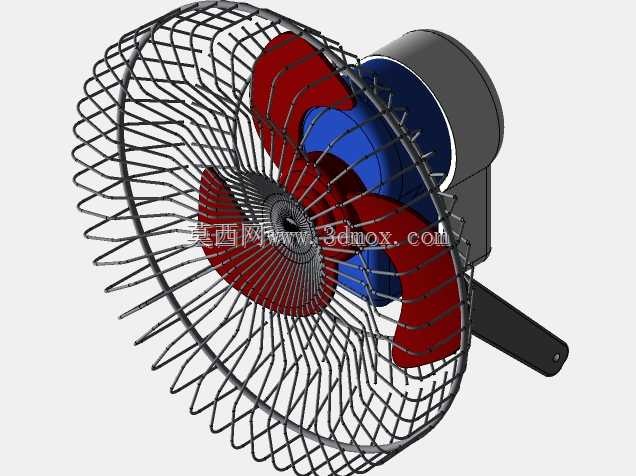

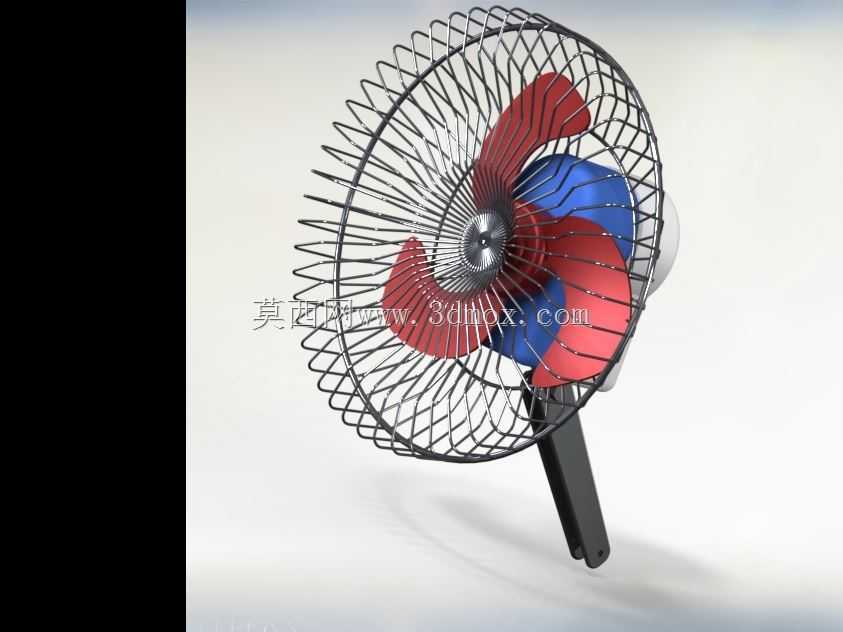

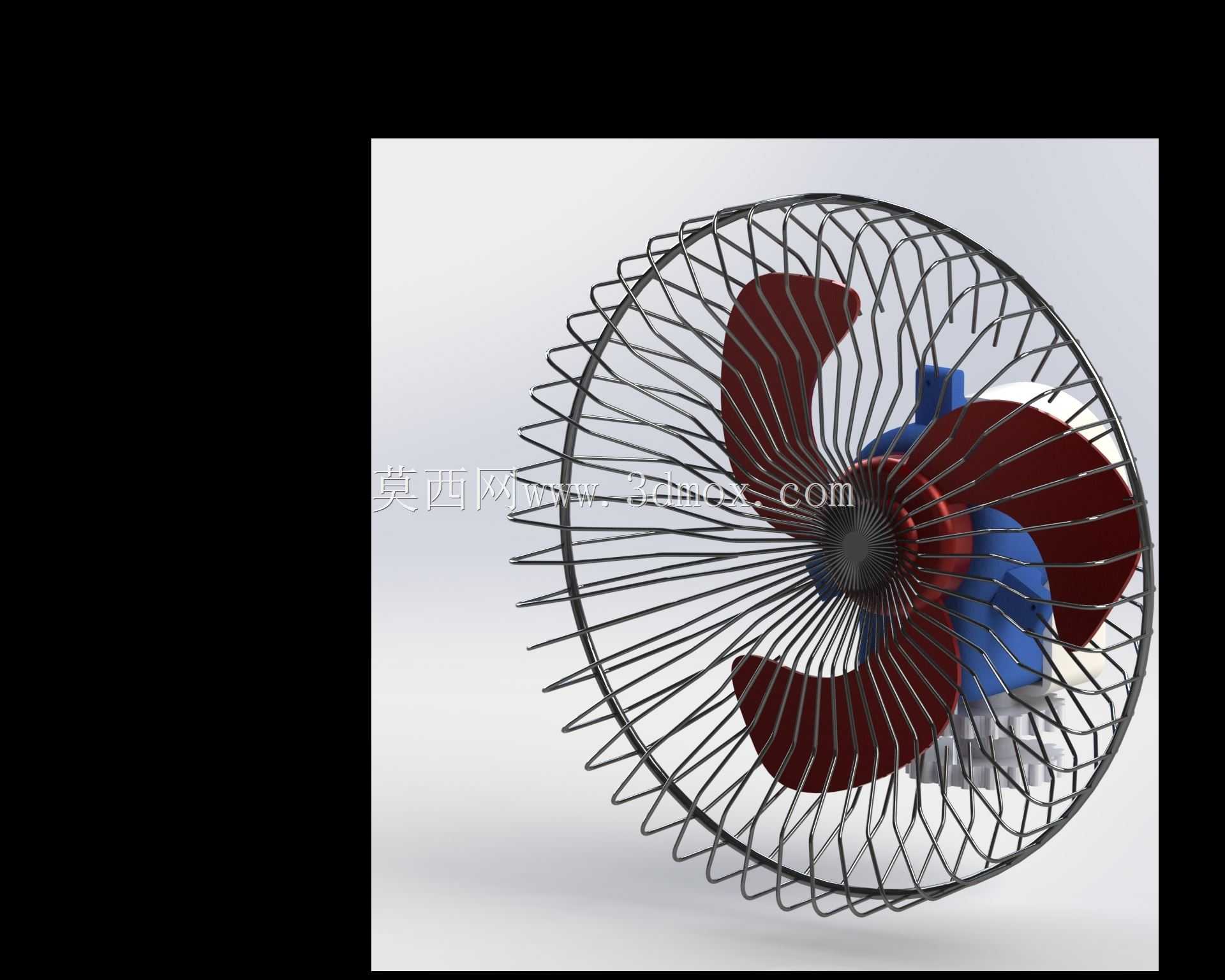

　　这款小型风机的设计初衷，是覆盖小空间局部风冷散热的零散需求，日常可放置在桌面工位给小型电子设备、近距离作业区域送风，也可嵌入紧凑的工控机箱、小型设备机柜内部作为辅助散热单元，填补了大型散热风机安装空间受限、微型风扇风量不足的场景空白。从结构组成来看，整套设计包含三个核心功能模块：三片式后倾轴流风叶、金属丝径防护网罩、集成驱动的电机基座，各模块之间的装配公差经过反复校核，不会出现运转干涉、网罩蹭叶的问题。风叶采用大弧度后掠翼型截面设计，相比平直叶片，相同转速下能获得更高的送风效率，同时降低叶片切割气流产生的涡流噪音，叶片根部做了加厚过渡处理，和电机轴的连接位设置了定位卡槽，既保证高速旋转时的动平衡精度，

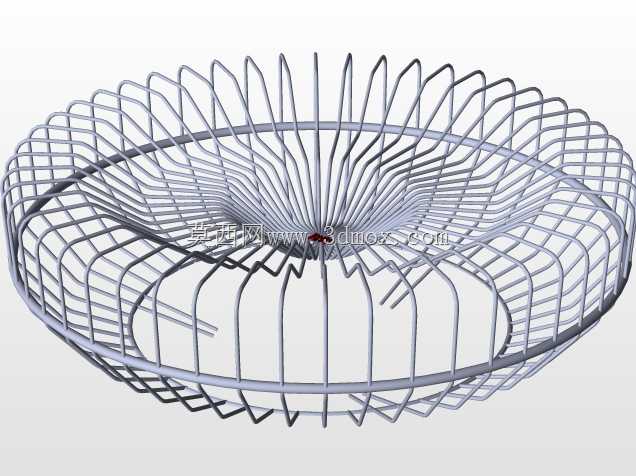

　　也能避免长期运转出现叶片松动移位的问题。防护网罩采用等间距径向钢丝排布，钢丝直径经过强度核算，既能承受意外触碰的外力不发生形变，也不会因为丝径过粗遮挡过多送风截面，网罩边缘做了卷边包圈处理，所有钢丝端头都嵌入包圈内部固定，不存在尖锐毛刺外露的安全隐患，网罩和基座的连接采用卡扣式快装结构，不需要额外紧固件就能完成固定，后期清理风叶积灰时拆卸十分便捷。电机基座部分集成了驱动电路安装位、轴承固定腔和底部支撑结构，轴承腔预留了标准608微型轴承的安装位，轴向间隙控制在0.02mm以内，既保证转轴转动顺畅，也不会出现轴向窜动带来的运转异响；基座尾部的导流罩做了流线型过渡，能引导电机周围的气流顺着风叶方向送出，避免电机区域形成气流死区，

　　同时带走驱动电路和电机绕组工作产生的热量，提升整机连续运转的可靠性。安装边界方面，整机最大外径控制在160mm范围内，轴向总厚度不超过80mm，底部支撑脚的安装孔位按照通用小型桌面设备的孔距标准设计，既可以直接放置在平面上使用，也可以通过螺丝穿过安装孔固定在设备侧壁、支架上，适配不同的安装场景。设计过程中重点校核了风叶的动平衡参数，每片叶片的重量差控制在0.1g以内，整机运转时的振动幅值控制在0.1mm/s以下，不会因为长期振动导致连接部位松动；同时对网罩的通风率做了测算，网罩有效通风面积占迎风面总面积的82%以上，尽可能降低网罩对送风效率的损耗。在实际使用场景中，这款风机的送风距离能达到1.2米以上，近距离送风的风速均匀性较好，

　　不会出现中心风速过高、边缘区域无风的情况，适合给桌面小型路由器、开发板、迷你主机这类发热不大但需要持续风冷的设备散热，也可作为个人工位的局部送风装置，相比普通民用桌面风扇，结构强度更高，连续运转寿命更长，适配工业场景下的长时间工作需求。整套结构没有采用复杂的异形曲面，所有零部件都适配常规的注塑、冲压加工工艺，不需要特殊的定制模具就能实现批量生产，装配工序简单，不需要复杂的工装夹具就能完成整机组装，能有效控制生产环节的成本。
