家用台式摇头送风风扇结构设计

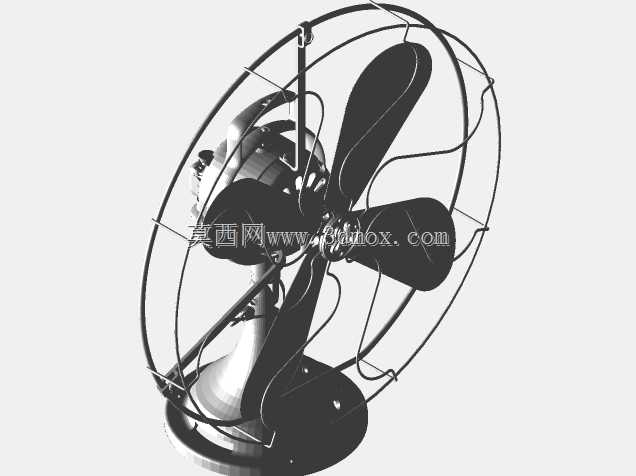

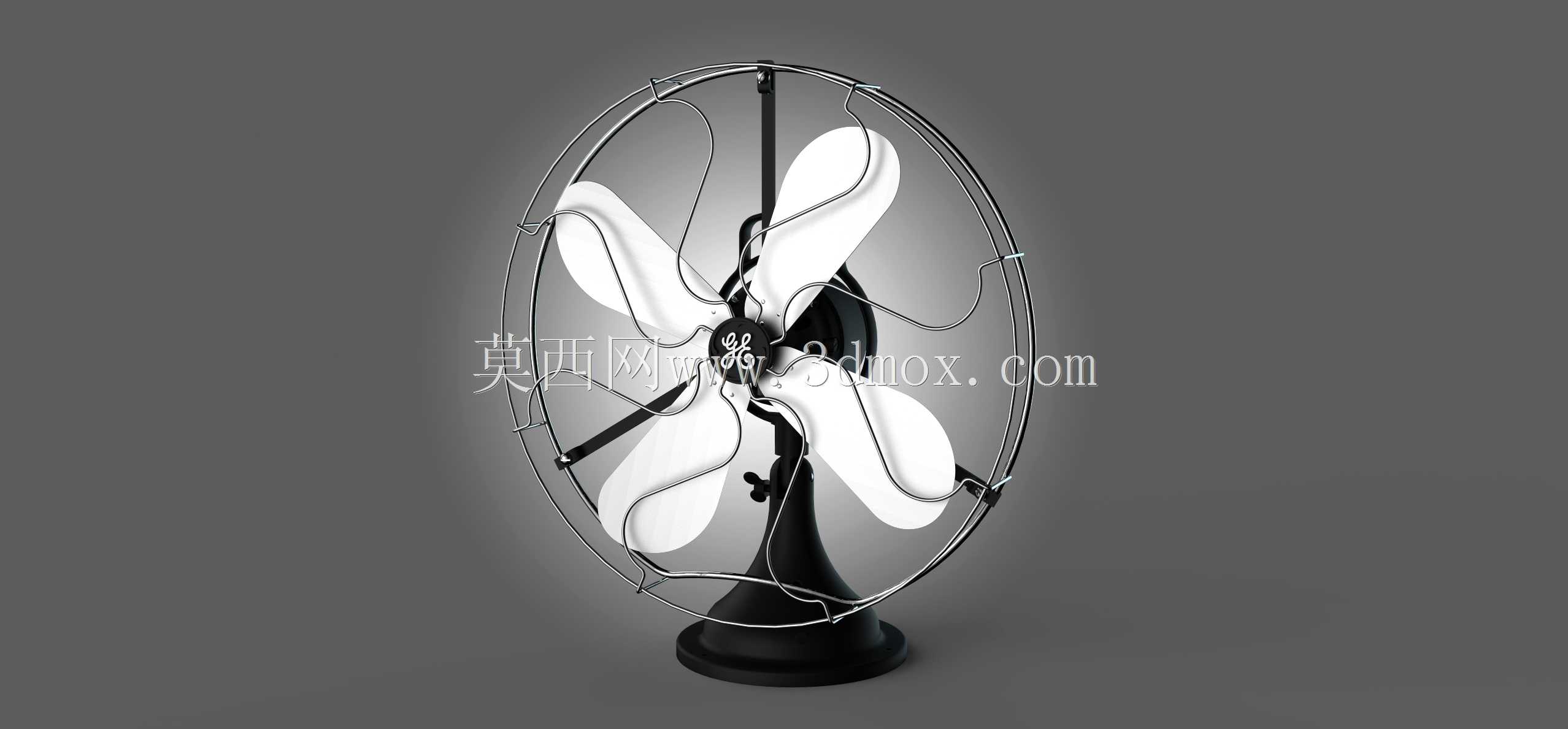

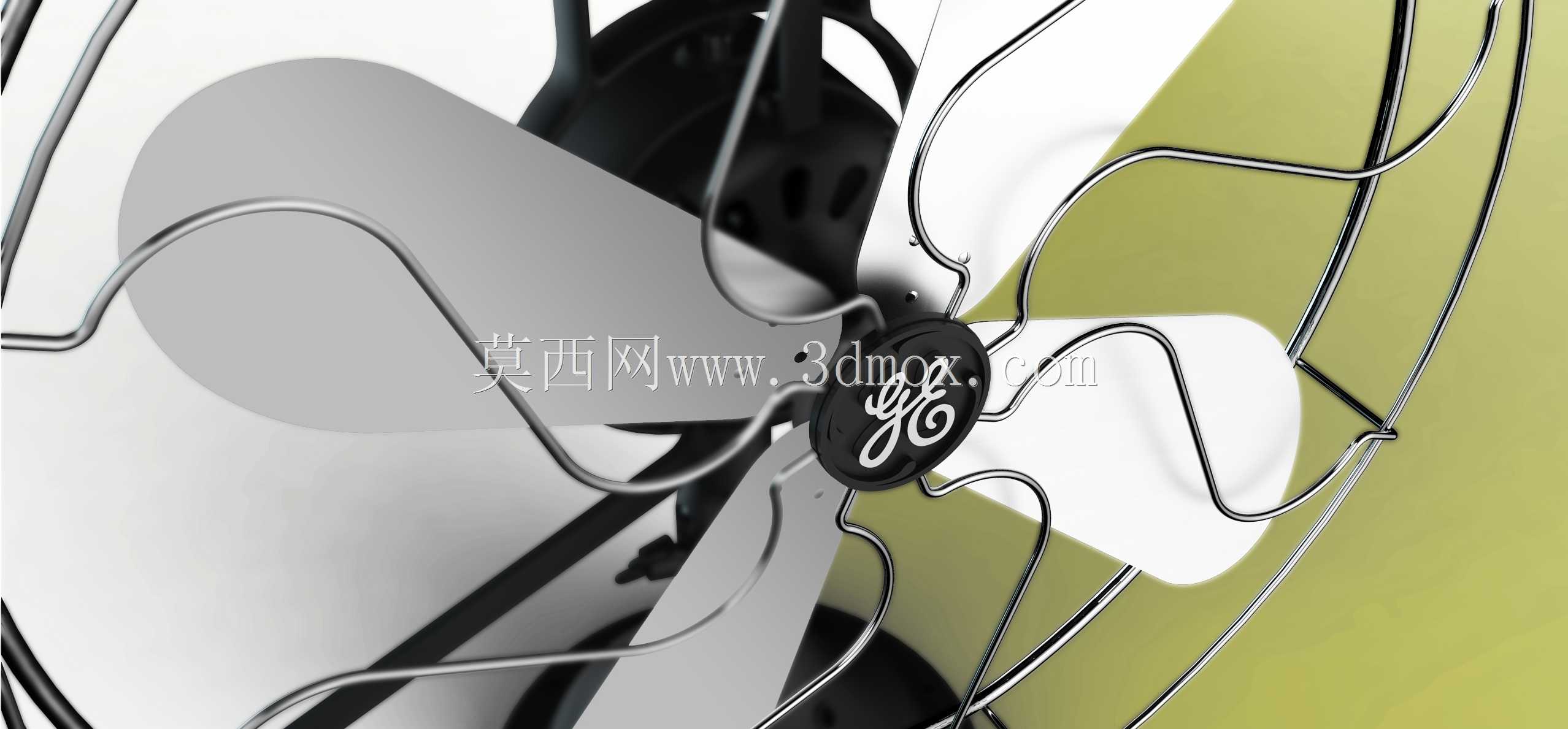

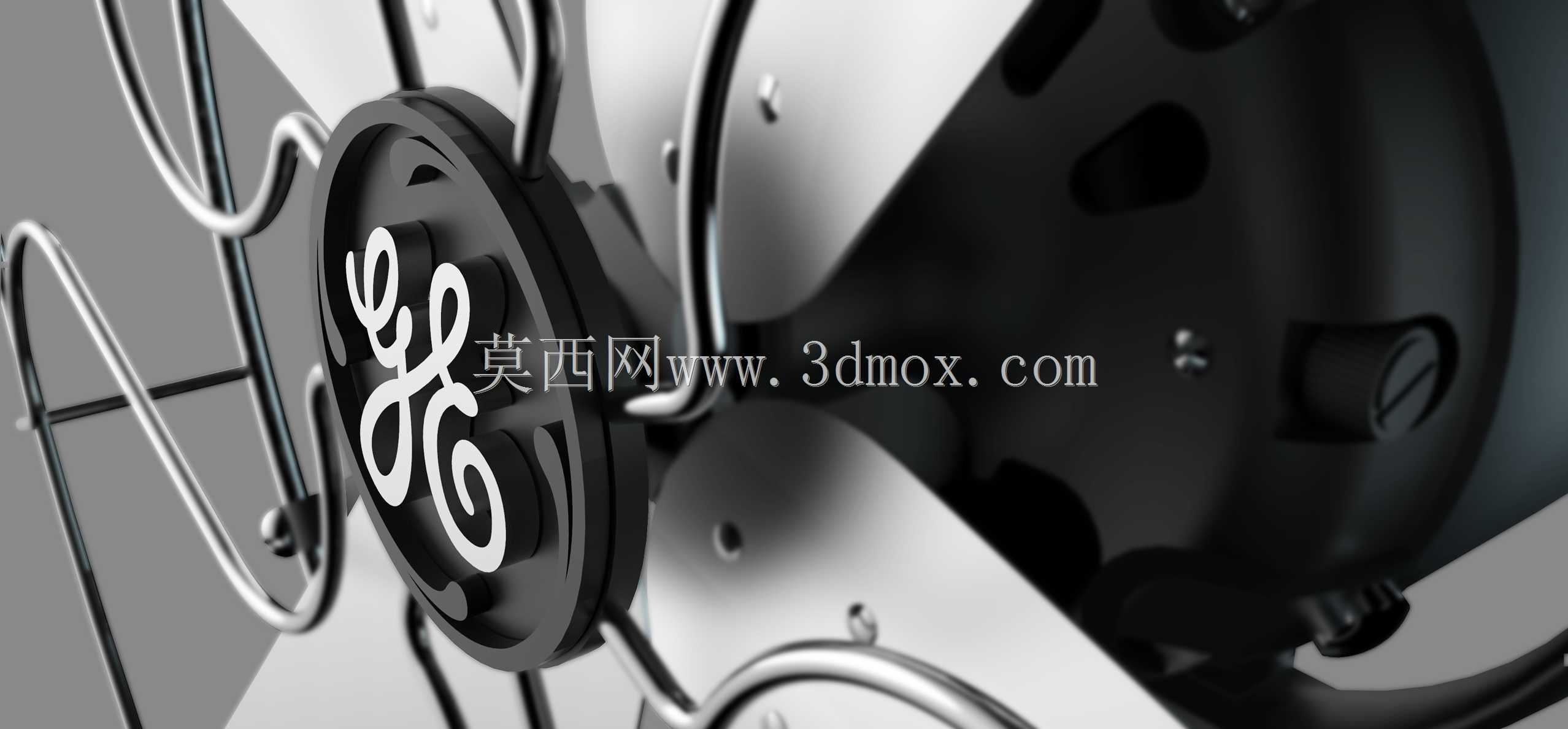

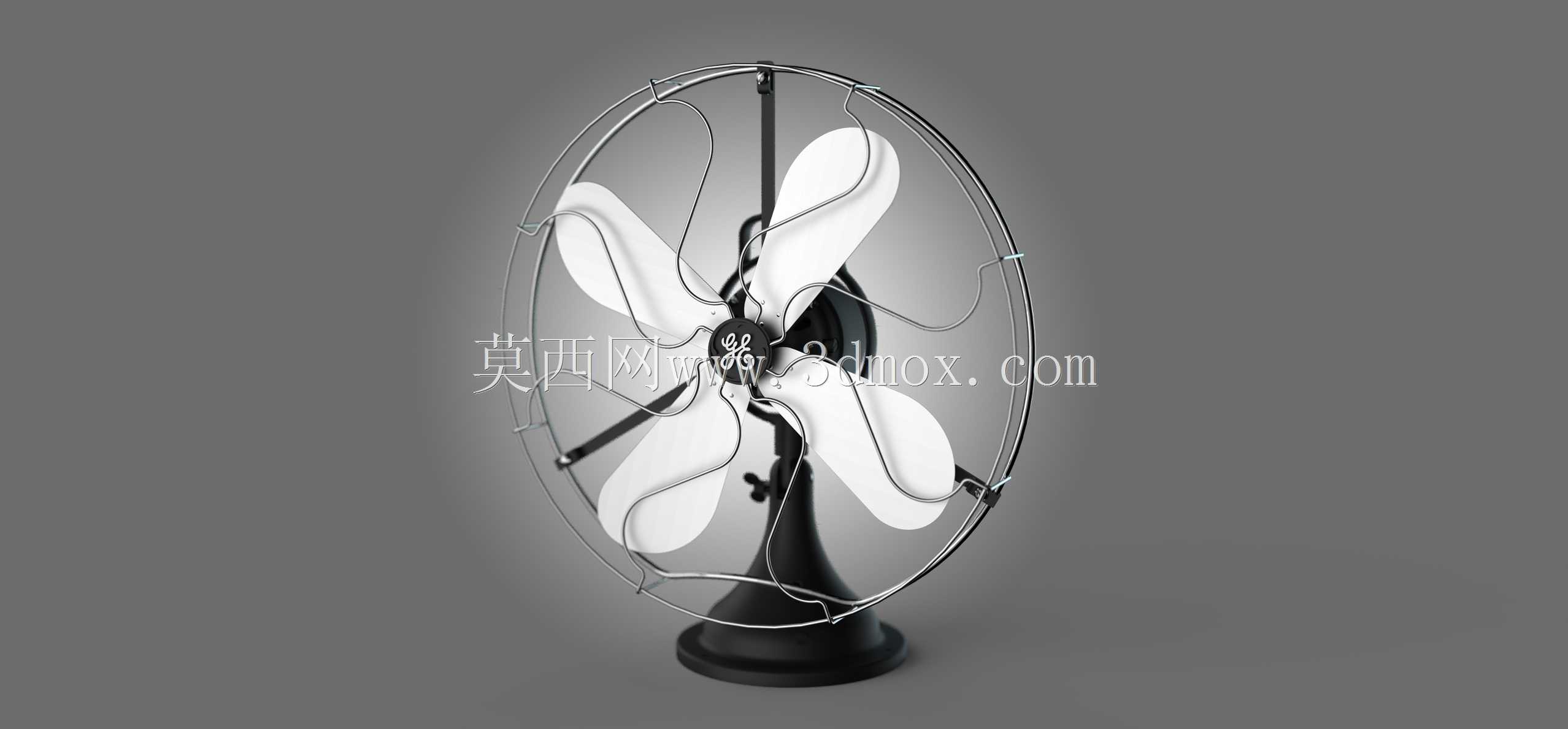

日常民用送风场景里，台式风扇的应用覆盖了桌面办公、卧室纳凉、小型商铺局部送风等多个细分场景，不同于落地扇的大占地与吊扇的固定安装要求，台扇可灵活放置在各类平整台面，适配小空间的定向送风需求。从结构设计逻辑来看，这款台扇的核心送风单元采用多叶式扇叶结构，扇叶曲面经过弧度优化，运转时可将轴向进风均匀切向甩出，配合后方导风结构减少紊流产生，降低送风过程中的风阻损耗，同时控制运转噪音在可接受区间，避免对日常办公、休息造成干扰。扇叶外围的金属防护网罩采用密筋钢丝焊接结构，网筋间距控制在安全范围内，可防止手指意外触碰运转扇叶，同时网罩采用前后分体卡扣式设计，无需专用工具即可拆分，方便后期清理扇叶积灰。机头部分集成了驱动电机与摇头传动机构，摇头机构采用齿轮连杆传动结构，可实现水平方向一定角度的往复摆动，扩大送风覆盖范围，俯仰角度也可通过机头与支架连接处的阻尼结构手动调节，适配不同高度的送风需求。底座部分采用配重式设计，底部设置防滑胶垫，既保证整机放置的稳定性，避免运转震动产生位移，也预留了电源线收纳空间，方便闲置时整理收纳。从安装边界来看，这款台扇的整体尺寸适配常规桌面摆放，后部预留的散热间隙可保证电机长时间运转的热量散发，无需额外预留过大安装空间，放置时仅需保证后部进风区域无遮挡，即可维持稳定的送风效率。结构建模过程中，对扇叶的动平衡配重、网罩的焊接节点强度、摇头机构的传动间隙都做了对应还原，可直接用于家电结构教学、外观改型设计的参考，也可作为小型送风设备选型的结构参照，帮助设计人员快速梳理台扇的核心传动逻辑与装配关系，减少前期结构调研的重复工作量。
