飞翼式无人机外壳结构造型设计

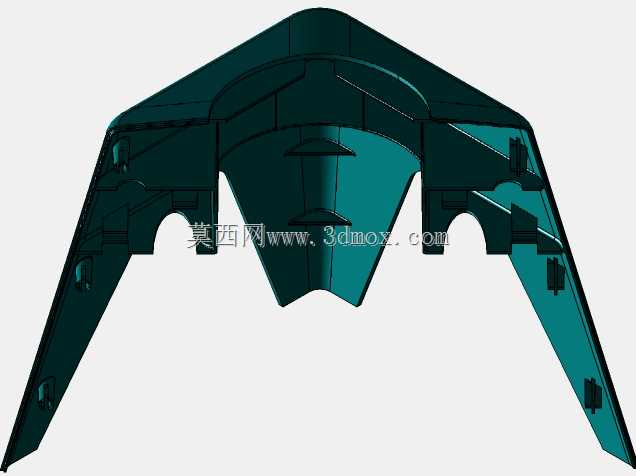

这款飞翼构型的壳体结构，主要面向小型低空无人飞行器的机身承载与气动整流需求，可应用在航测巡查、环境监测、轻型实验飞行器等场景中。整体采用无尾飞翼的融合布局，机身与机翼没有明显的分段界限，这种设计能够在有限翼展下获得更大的内部容积率，同时降低外露结构带来的气动干扰。从结构形态来看，壳体下半部分预留了多处卡扣与安装柱位，这些特征并非随意布置，而是对应内部航电板、电池仓、动力组件的固定点位，设计时需要先梳理内部器件的堆叠顺序，再反向推导壳体的内凹深度与支撑筋位置，避免装配后出现器件与壳壁干涉的问题。壳体前缘带有连续的弧度，后缘向两侧延展形成翼尖，整体轮廓的曲率变化需要兼顾气动效率与脱模工艺，侧壁的厚度保持均匀过渡，在转角位置做了局部加厚，用来抵消飞行过程中翼面产生的弯曲应力。两侧翼根下方的开槽结构，一方面可以作为舵面的安装避让空间，另一方面也能为线路布设提供隐藏通道，减少外露线材对气动外形的破坏。从安装边界来看，壳体的对接面集中在底部开口周边，沿口分布的定位凸台能够保证上下壳合模时的同轴度，装配时不需要额外制作复杂的定位工装，依靠卡扣与少量紧固件即可完成整体闭合。这类壳体在实际使用中还要考虑检修便利性，底部的大开口设计可以让操作人员直接接触内部核心器件，不需要将整个机身完全拆解。结构设计阶段还要平衡重量与刚性，过厚的壳壁会增加无效载荷，压缩飞行器的续航空间，过薄则会在起降振动中出现形变，因此在内侧非外观面设置了交错的加强筋，筋条走向顺着翼面的受力方向布置，既不会过多增加成型难度，也能提升整体的抗扭能力。飞翼布局本身没有传统的垂尾结构，壳体侧面的型面本身就承担了一部分航向稳定的作用，因此外形曲面的光顺度直接影响飞行姿态的控制精度，建模过程中需要反复校验截面曲线的连续性，避免出现局部凸起或者凹陷打乱气流走向。
