四旋翼航拍测绘无人机结构设计

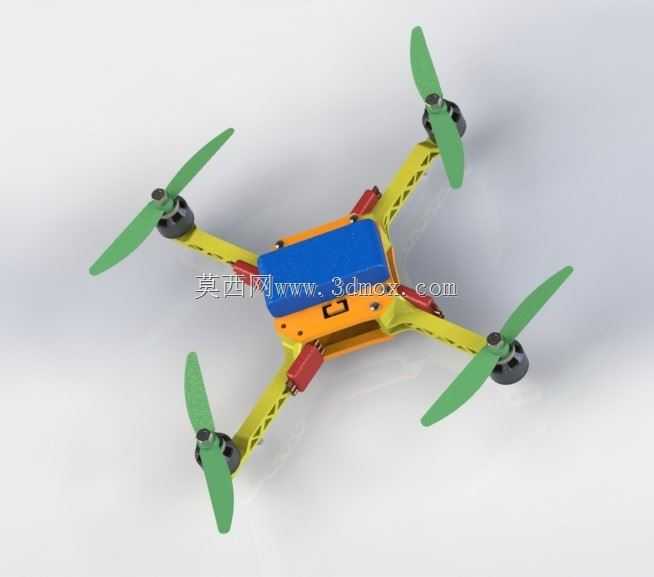

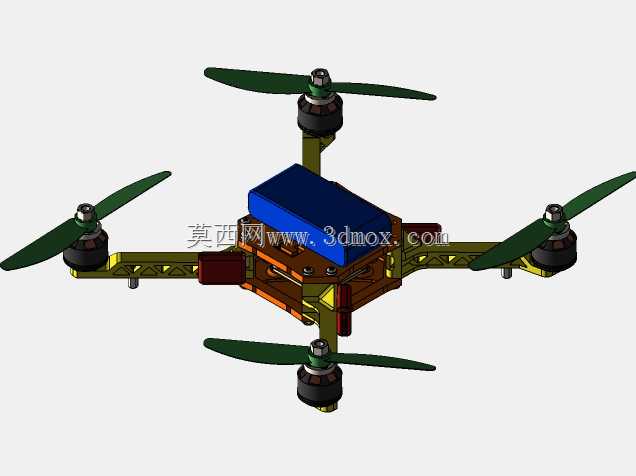

该模型呈现的是一款典型X型布局四旋翼飞行器，四个机臂从中心机体向四角对称延伸，末端布置动力单元，整体重心落在几何中心附近，这种构型有利于简化飞控的力矩分配逻辑。中心舱段采用上下分层结构，上层蓝色区域可容纳飞控板、GPS模块与减震安装座，下层橙色区域用于布置电池仓、电调及电源分配板，舱体边缘预留卡扣与螺钉柱，便于快拆上盖进行检修。机臂采用镂空桁架式截面，在保证抗弯刚度的同时降低无效重量，臂端电机座设置了安装孔位与走线槽，电机三相线可沿臂内空腔引入中心舱，减少气动干扰。螺旋桨采用两叶设计，相邻旋翼旋转方向相反，以抵消反扭矩并维持航向稳定，桨根与电机输出轴通过标准桨帽锁紧。在实际应用中，这类平台可通过更换云台挂载执行低空航拍、地形测绘、农田巡田或小型物资投送任务，机架轴距决定了其可搭载的载荷上限与抗风等级。设计时需重点校核机臂在最大拉力下的挠度，避免桨尖发生形变碰擦；同时要保证电池、飞控与GPS的安装位置满足重心配平要求，磁罗盘应远离电源线与电机以降低电磁干扰。机体底部预留了通用安装接口，可扩展脚架、云台或任务吊舱，安装边界需考虑起飞重量与桨盘载荷的匹配。从结构建模角度看，各部件的装配关系清晰，电机座孔位、机臂对接面以及舱体卡扣均按实际装配逻辑构建，可直接用于干涉检查与后续工程出图，对理解多旋翼机架的受力路径、设备布置和模块化扩展具有较强参考价值。
