四旋翼航拍无人机机架结构设计方案

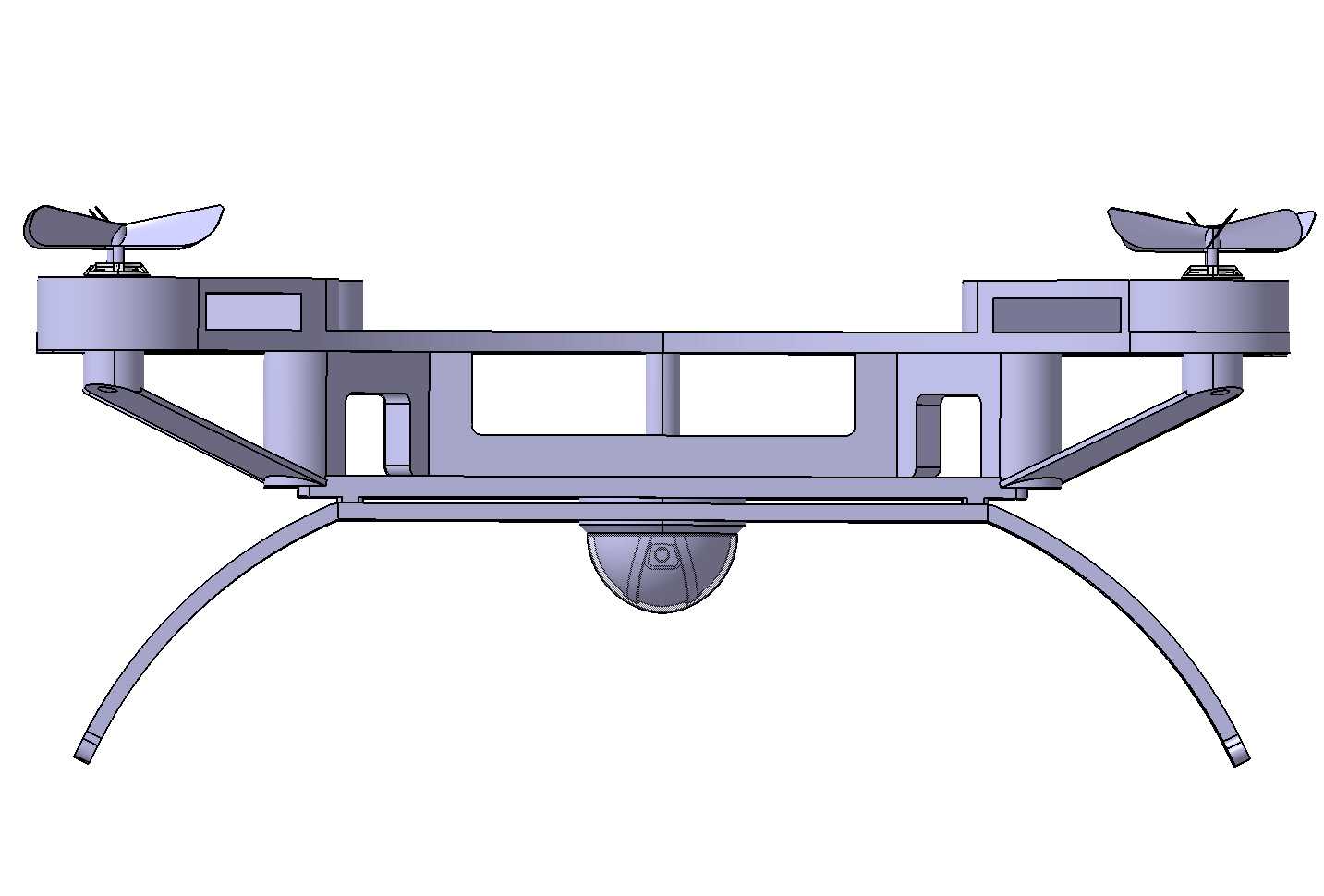

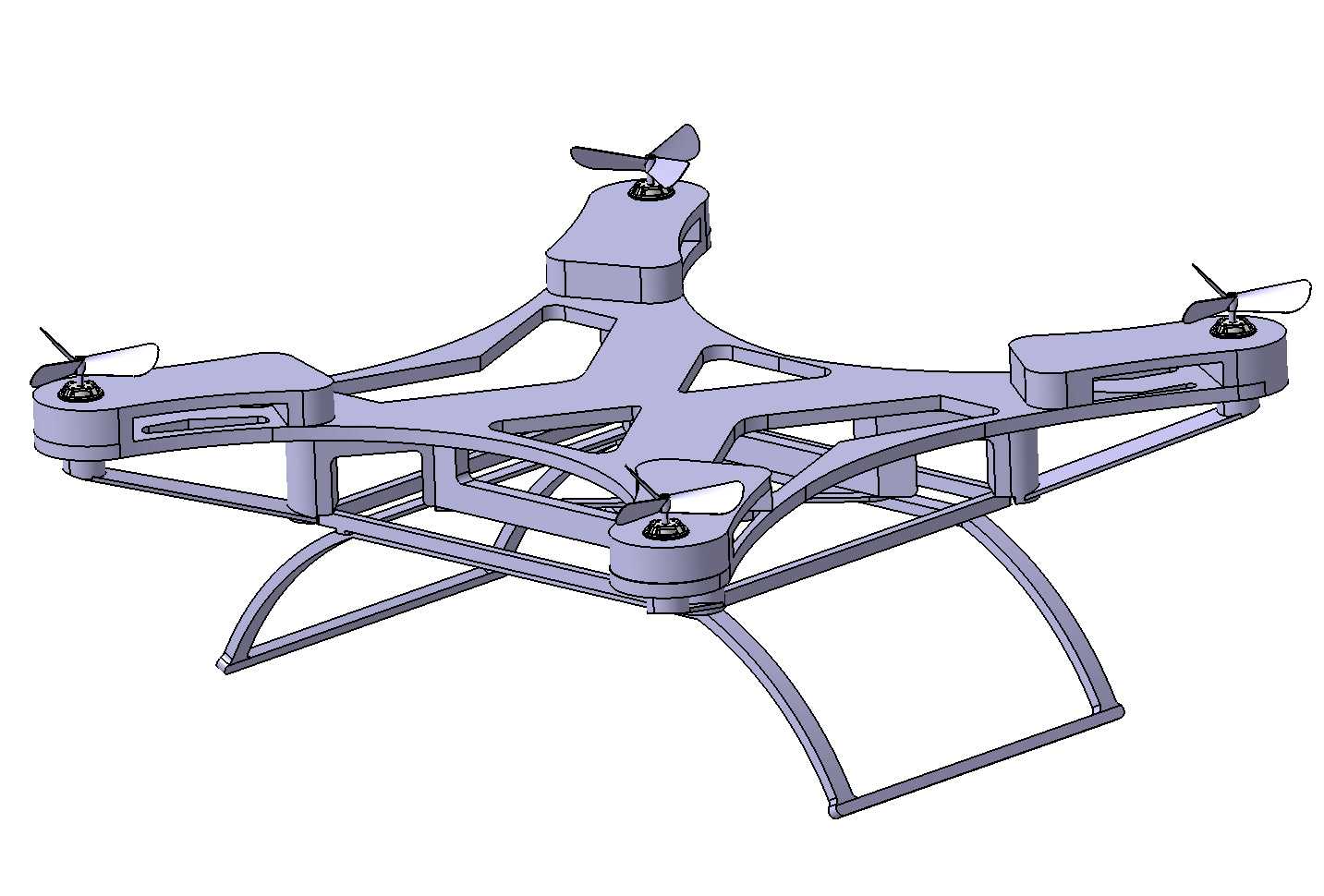

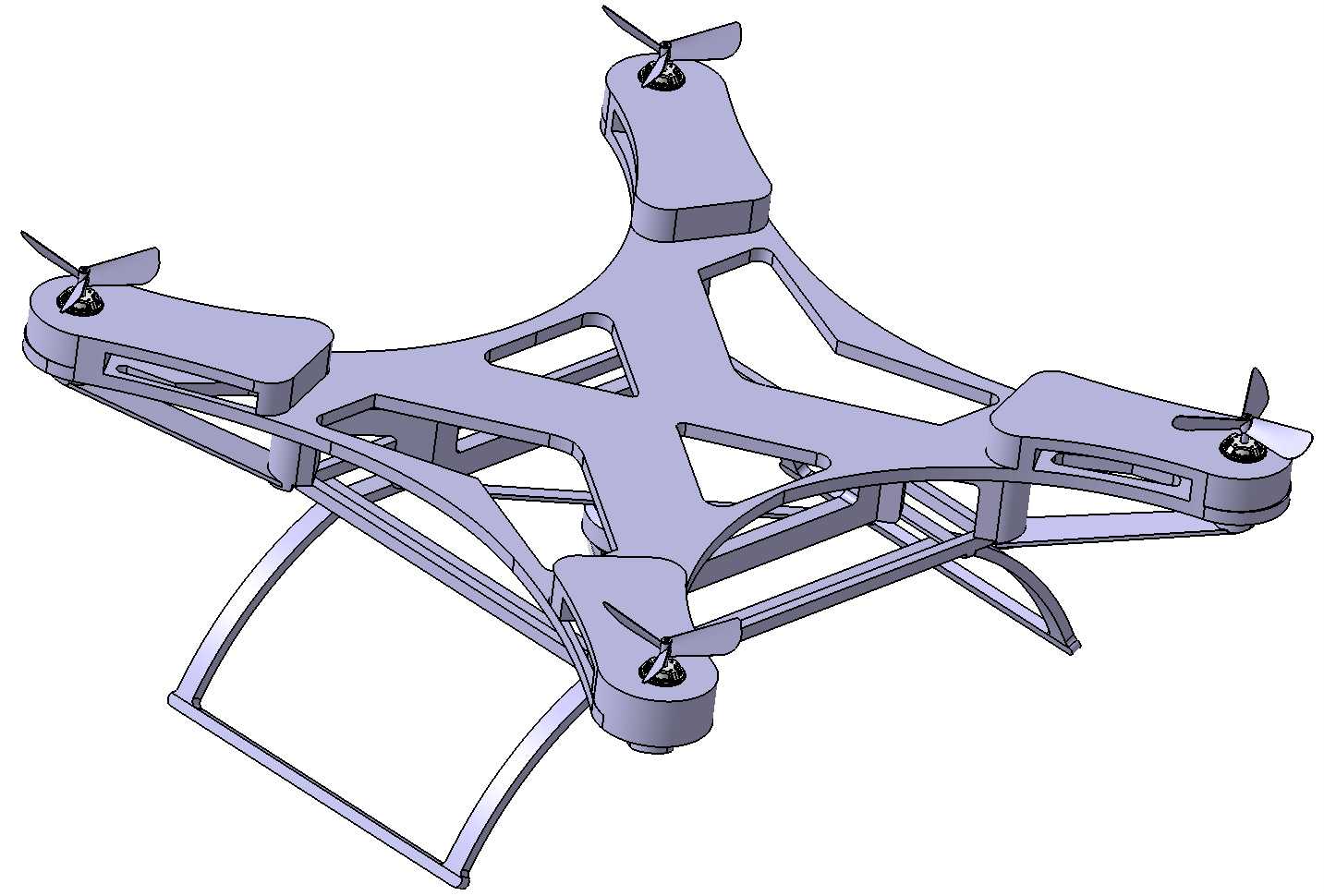

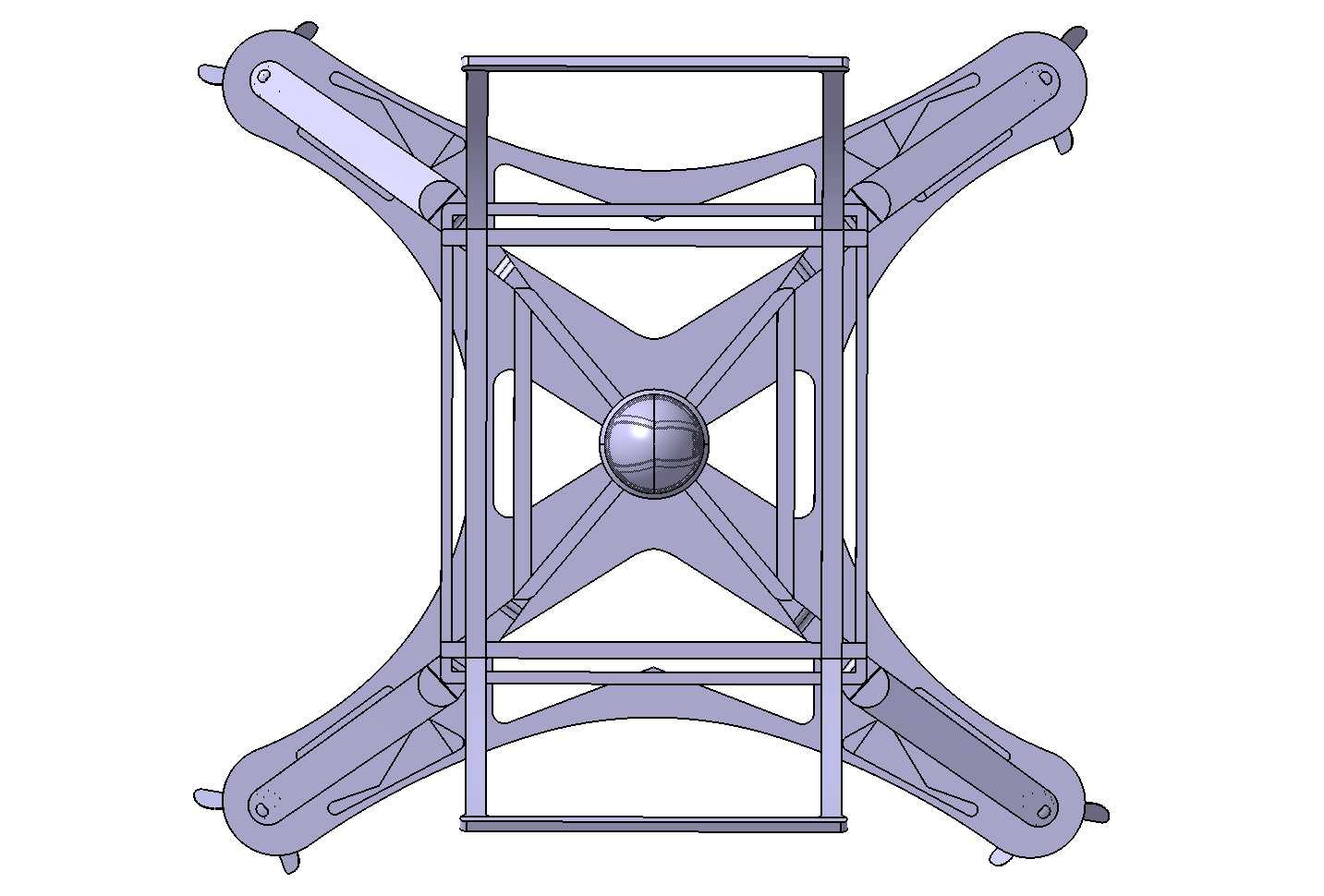

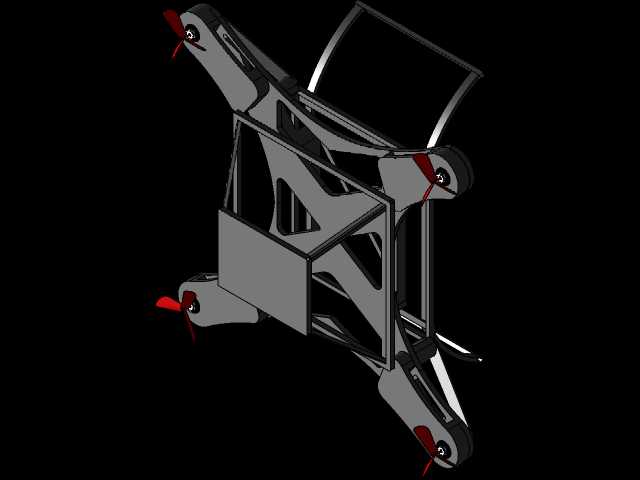

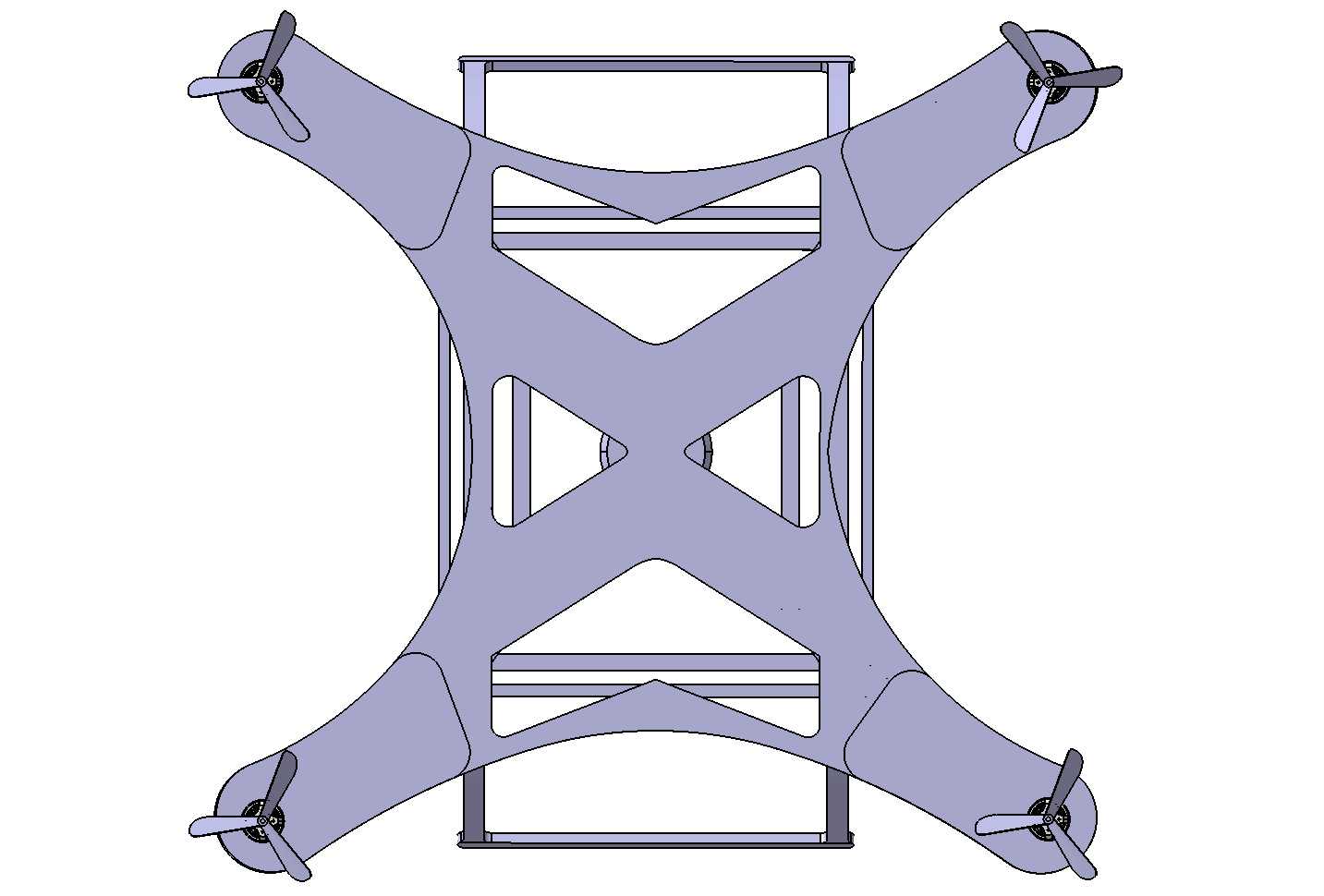

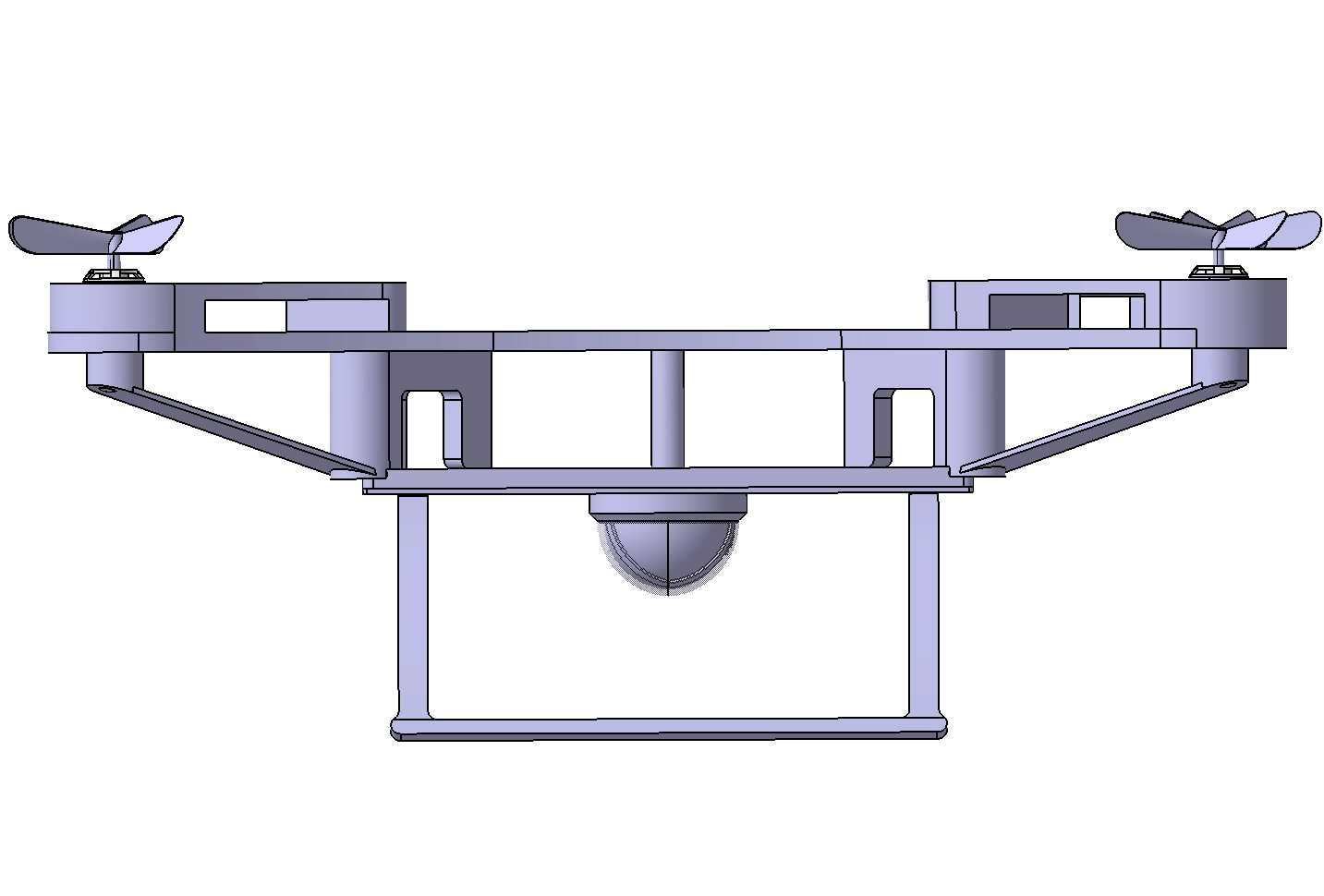

这款四旋翼机架的结构设计，首先要适配低空近景航拍、小型场地巡检这类常见的民用作业场景，日常作业中需要兼顾便携性与飞行稳定性，因此整体采用X型旋翼布局，四个机臂从中心主体向外等角度延伸，相邻机臂夹角保持90度，保证四个旋翼的升力输出均匀分布，抵消单旋翼转动带来的反扭矩，避免飞行过程中出现偏航偏移。机臂末端预留的电机安装位，匹配常用的22系列无刷电机安装孔距，安装面做了下沉限位设计，电机装入后可以直接贴合定位，不需要额外调整同轴度，减少装配时的调校工作量，同时避免电机运行时因安装偏差产生的震动传递到中心舱体。中心主体部分采用镂空框架结构，在保证整体结构强度的前提下尽可能削减自重，框架内部预留了飞控板、电池、图传模块的安装空间，各个模块的安装位都设置了对应的走线槽，避免电源线、信号线杂乱缠绕干扰飞控信号，同时舱体边缘做了圆角过渡，没有尖锐凸起，减少飞行过程中磕碰带来的结构损伤。起落架采用一体式弧形支腿结构，从机臂下方向外延伸，支腿的弧度经过测算，降落时可以先接触地面缓冲冲击力，同时支腿的高度预留了足够的下方空间，避免搭载的云台相机在起降过程中磕碰地面，支腿末端做了加宽的接触平面，在不平整的硬质地面降落时也能保持机身稳定，不会出现侧翻。设计过程中优先考虑了部件的拆装便捷性，机臂与中心主体的连接位采用嵌入式卡扣加螺丝固定的方式，日常收纳时可以快速拆卸机臂减小收纳体积，外出作业携带时不需要占用过多的装备空间。旋翼的安装位做了高度差设计，相邻旋翼的转动平面保持微小的高度差，避免飞行过程中出现桨叶打桨的故障，同时机臂的厚度经过受力校核，在满油门拉升的工况下，机臂的形变量控制在安全范围内，不会因为升力过大出现机臂震颤影响飞行姿态。整体机架的安装边界充分考虑了常用配件的适配性，电池仓的尺寸可以兼容常规容量的3S锂电池，不需要额外修改舱体结构就能完成电池更换，飞控安装位的孔位匹配主流的开源飞控安装尺寸，用户可以根据自身需求更换不同的飞控硬件，不需要重新打孔修改结构。
