四缸发动机排气歧管结构设计

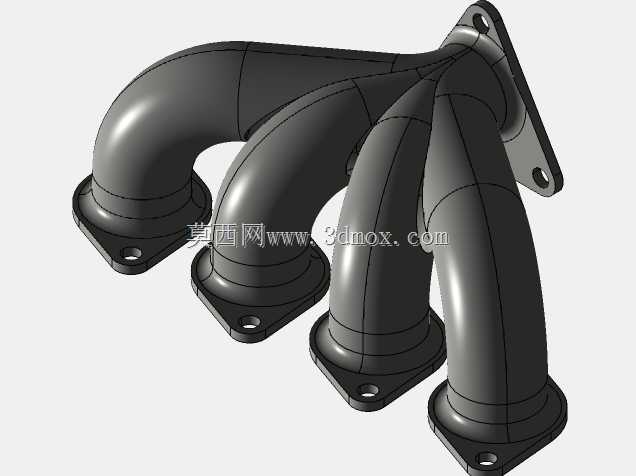

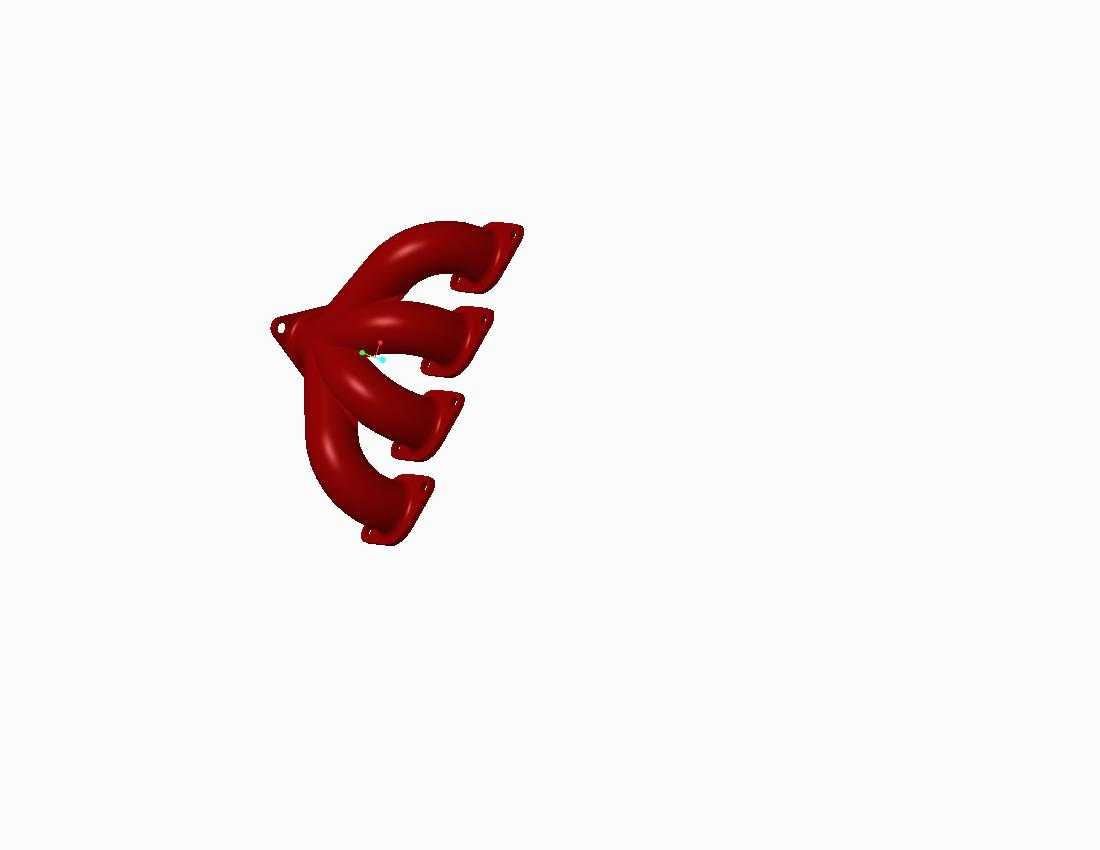

排气歧管是内燃机排气系统中紧邻气缸盖的关键部件，其核心作用是将各气缸排出的高温废气分别引导、汇集后送入排气总管，再经三元催化器、消声器排出车外。该模型呈现的是典型四缸发动机用四合一排气歧管，四个支管按气缸点火顺序与发火间隔进行长度与走向匹配，以降低各缸排气干涉，利用排气脉冲惯性提升扫气效率，进而改善发动机充气效率与扭矩输出。支管采用流畅的弧形弯曲造型，内壁过渡圆滑，可有效减少废气流动阻力与局部涡流，降低排气背压；各支管交汇于公共腔体，交汇区域做了圆滑过渡处理，避免气流对冲造成额外压力损失。安装法兰面位于各支管输入端，与气缸盖排气侧对应，法兰上预留螺栓孔位，用于实现歧管与缸盖的刚性连接，结合面需匹配排气密封垫片，防止高温高压废气泄漏。输出端为统一的法兰接口，用于对接下游排气前段管路，接口尺寸与位置需与整车排气系统布置边界保持一致。从结构设计角度看，歧管壁厚需兼顾耐热强度、抗热疲劳性能与轻量化要求，由于发动机工作时歧管长期承受近千摄氏度的高温废气冲击，且各区域温差较大，造型上需避免截面急剧变化与尖角应力集中，以减少热变形与热裂纹风险。支管的空间走向需严格避让发动机周边的发电机、起动机、空调管路、线束及防火墙等部件，同时保证与周边隔热件、车身结构留有足够的热膨胀间隙与安全距离。在整车开发中，排气歧管的设计需与发动机标定、机舱布置、热管理系统协同，支管长度、管径、交汇角等参数直接影响发动机动力性、燃油经济性与排放表现；其安装点的刚度设计也关系到NVH性能，需抑制排气系统振动向缸盖及车身传递。该三维模型完整还原了歧管的内外形、法兰结构与空间姿态，可用于结构校核、流场分析前处理、热疲劳仿真、隔热罩设计参考以及整车装配干涉检查，帮助工程师在方案阶段快速评估管路走向合理性、安装工艺性与周边边界兼容性，减少后续物理样机的反复修改。
