多支脚安装式混合搅拌用盘状构件

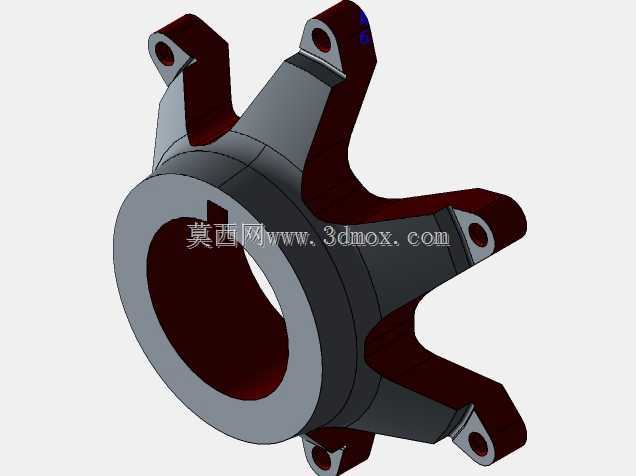

　　这类带多支脚的盘状搅拌构件，主要应用在流体混合工况的搅拌设备中，常见于化工配料、食品均质、污水处理药剂混合等场景，作为搅拌作业的核心承载连接件，既要传递主轴传来的扭矩，也要为上层搅拌桨叶提供稳定的安装基准。从结构设计来看，中心的通孔是与搅拌主轴配合的核心部位，孔的公差带选取需要兼顾装配便捷性与传动可靠性，通常采用过渡配合加键槽的形式传递扭矩，避免长期交变载荷下出现轴孔打滑的问题。周向均匀分布的六个支脚并非随意设置，每个支脚末端的安装孔是用来固定外置搅拌叶片的，支脚的倾斜角度经过力学校核，既可以降低搅拌过程中流体对构件的径向冲击，也能让搅拌时产生的流场更均匀，减少局部紊流带来的能耗损失。

　　设计时首先要确定中心孔的直径尺寸，这个尺寸直接匹配所适配的搅拌主轴轴径，决定了整个构件的扭矩承载上限，支脚的外伸长度则要匹配搅拌罐体的内径，安装后叶片边缘与罐壁需要预留5到15毫米的安全间隙，避免转动过程中刮蹭罐体内壁，同时也要保证搅拌覆盖范围足够，减少罐内的搅拌死角。支脚与中心盘体的连接部位做了圆弧过渡处理，这是因为搅拌作业时支脚会持续受到流体的交变冲击力，直角过渡很容易在长期运行中产生应力集中，进而出现焊缝开裂或者构件断裂的问题，圆弧过渡可以有效分散应力，提升构件的疲劳寿命。

　　构件的厚度设计也经过权衡，中心盘体部分厚度更大，用来承受主轴传递的全部扭矩，支脚部分从根部到末端逐渐减薄，在保证结构强度的前提下降低整体重量，减少主轴运转时的动不平衡量，降低设备运行时的振动幅度。实际选型时，除了关注安装尺寸的匹配度，还要根据搅拌介质的腐蚀性选择对应的材质，普通水性介质可以选用碳钢做防腐处理，腐蚀性较强的化工介质则需要选用不锈钢或者衬塑材质，避免构件过早被腐蚀失效。这类构件的建模过程需要重点关注支脚的角度一致性，六个支脚的空间角度偏差需要控制在极小范围内，否则安装叶片后会出现动平衡超差的问题，运转时不仅振动大，还会损伤主轴轴承，缩短整套搅拌设备的使用寿命。
