十辐旋叶式汽车轮毂结构设计

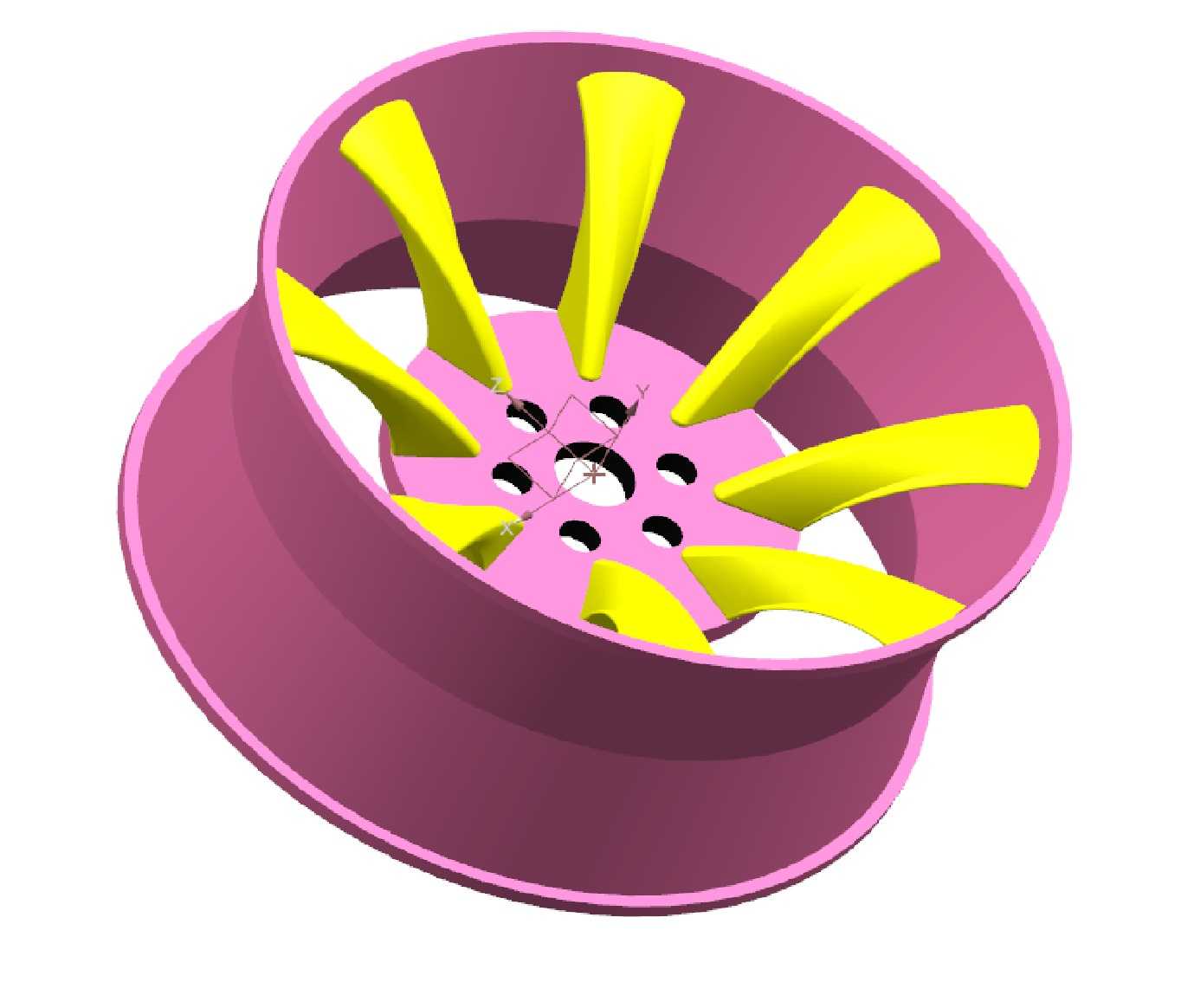

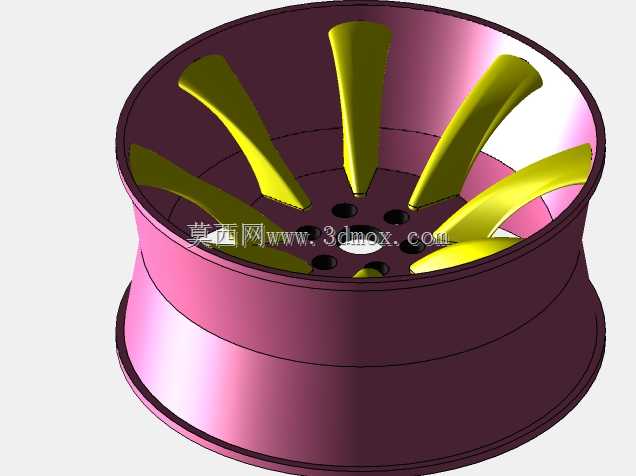

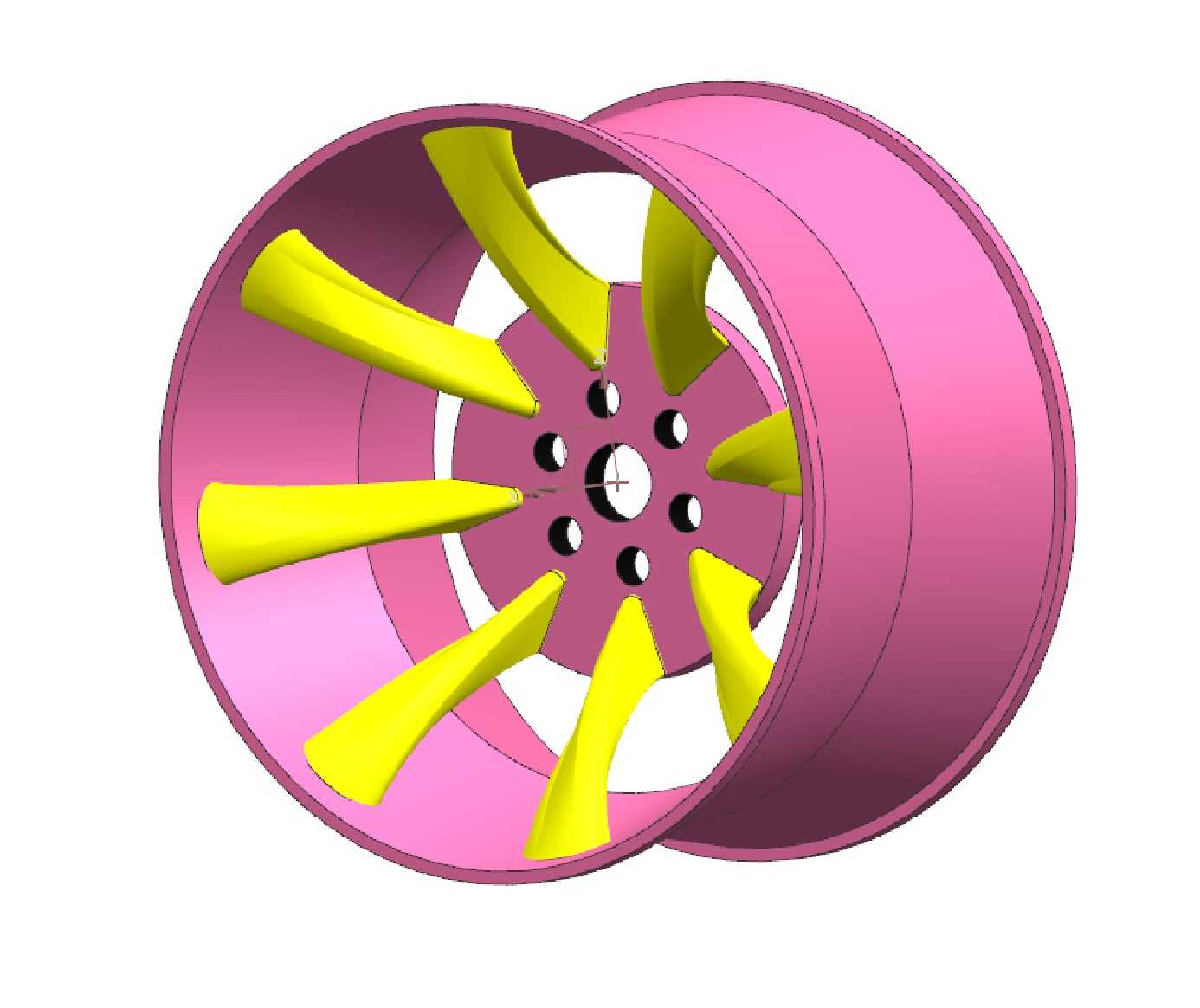

该轮毂模型采用十辐旋叶式轮辐布局，轮辐沿周向均匀分布，单根轮辐从中心安装盘向轮辋方向呈扭转叶片状延伸，辐条截面为变厚度流线型结构，靠近中心盘位置厚度较大以承载集中载荷，向轮辋过渡段逐步收窄，在保证结构刚度的同时预留充足的制动系统散热通道。中心安装盘设置中心定位孔与周向均布的螺栓孔，螺栓孔数量与孔位间距匹配常规乘用车辆的轮毂安装节圆标准，中心孔用于与车轴轴头配合实现径向定位，螺栓孔周边做局部加厚处理，分散螺栓预紧力产生的局部应力，避免安装盘面出现压溃或变形。轮辋部分为整体式筒状结构，轮辋内侧预留标准轮胎胎圈安装位，凸缘尺寸符合常规轮胎装配边界，轮辋宽度与直径参数适配对应规格的民用子午线轮胎，轮辋与轮辐衔接位置做圆弧过渡，消除焊接或一体成型过程中的应力集中风险。从实际装车场景来看，这类轮毂多用于家用乘用车或改装车辆，旋叶式辐条一方面打破传统直辐条的视觉单调感，另一方面扭转造型可在车轮转动时引导气流穿过辐条间隙，直接吹拂制动卡钳与制动盘，带走制动过程中产生的摩擦热量，降低制动系统热衰减概率，提升连续制动工况下的行车安全性。设计过程中需同步校核安装边界：轮毂中心孔需与轴头外径形成间隙配合，避免装配干涉；螺栓孔分布圆直径需与车辆转向节的安装孔位完全匹配；轮辐内侧与制动卡钳之间需预留足够安全间隙，防止车轮转向或跳动过程中发生剐蹭；轮辋偏距需匹配车辆轮距设计要求，避免轮胎超出翼子板或与悬架部件发生运动干涉。结构受力层面，轮辐的扭转造型并非单纯装饰，每根辐条的走向均沿车轮承载时的应力传递路径布置，车辆垂向载荷从轮辋经轮辐传递至中心安装盘，再通过螺栓传递至车轴，变截面辐条可在降低整体重量的同时，保证径向、侧向承载能力，满足车辆过弯、颠簸路面行驶时的强度要求。建模过程中需重点控制轮辐与轮辋的衔接曲面光顺度，避免出现曲面褶皱或曲率突变，否则后续数控加工或铸造脱模时会出现应力缺陷，螺栓孔的位置度需严格控制，保证装车时所有螺栓可顺利穿入并均匀预紧，轮辋的同轴度也需纳入设计校验范围，避免车轮运转时出现径向跳动，影响行驶平顺性。
