农用机具铲式连接固定支撑构件

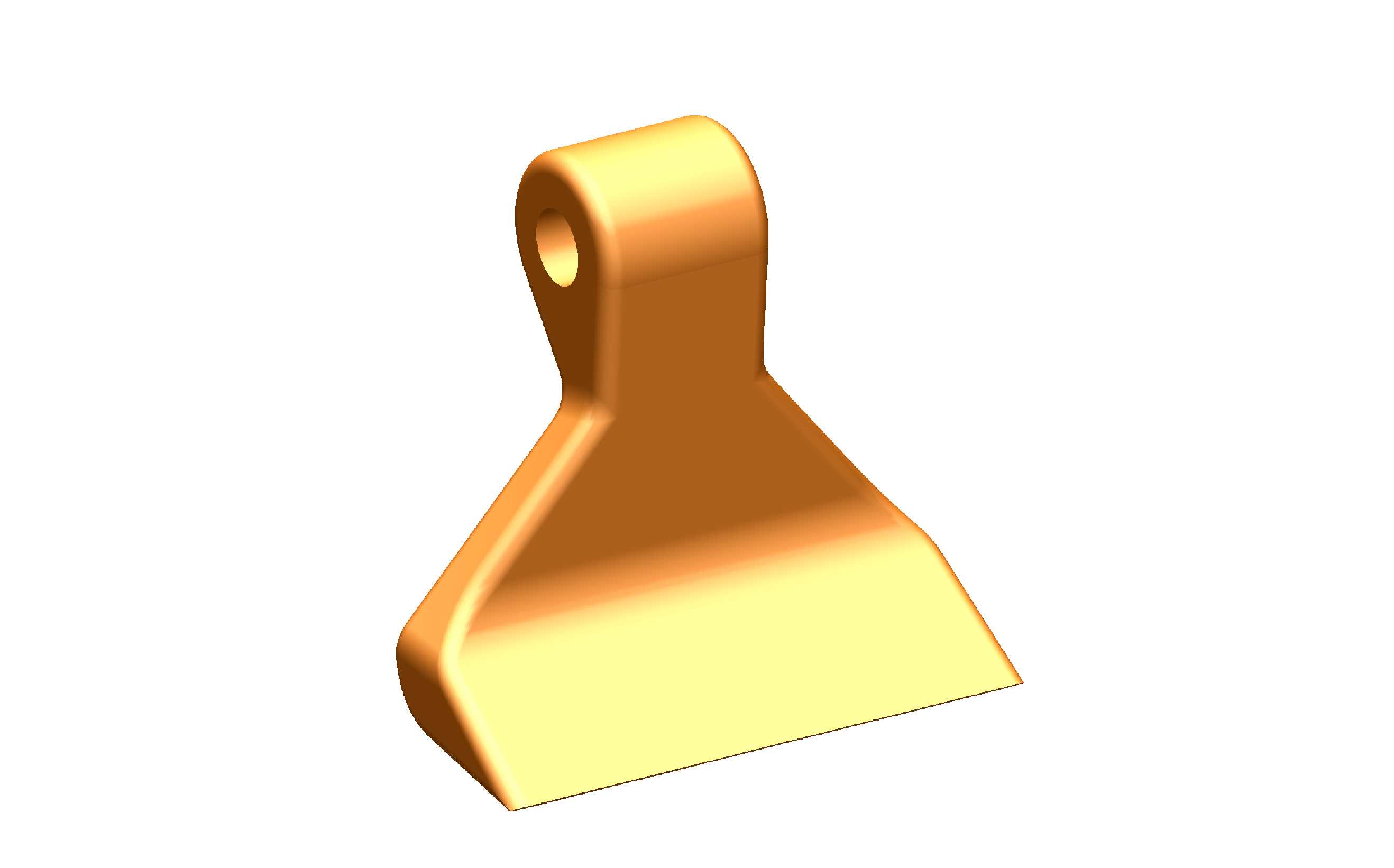

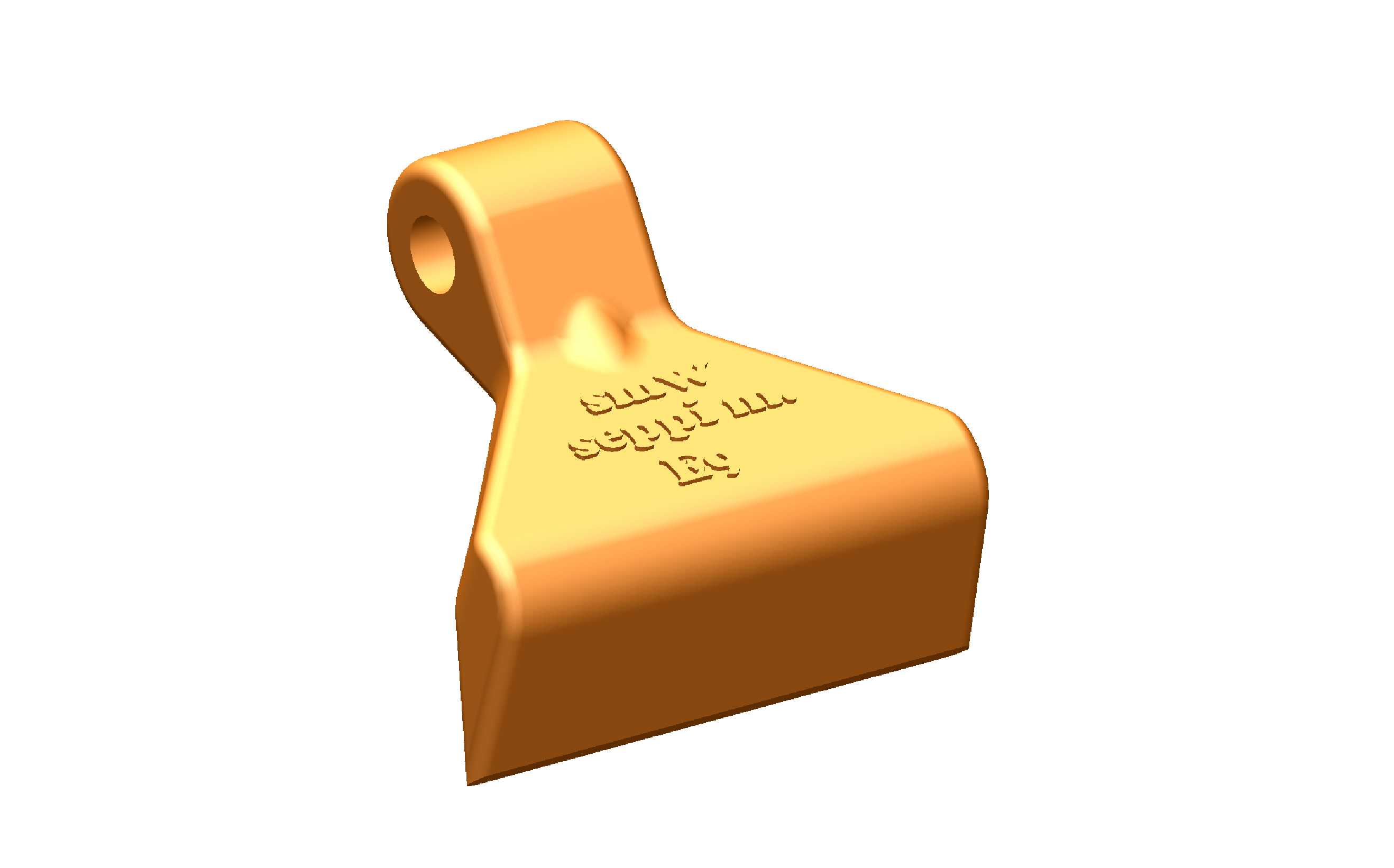

该构件属于农业作业机具上的承载连接类零件，整体采用上窄下宽的铲式构型，上部设置带同轴通孔的铰接耳座，下部为向外延展的楔形铲面结构，在田间作业设备中主要承担铰接传力、局部支撑以及作业过程中剐蹭清理、物料导流的作用。从实际装机场景来看，这类零件常布置在播种机、旋耕机、小型整地机具的机架侧边或作业单元衔接位置，上部孔位可通过销轴与联动拉杆、调节摆臂相连，下部宽面既可以在机具行进时推开表层浮土、碎草，避免秸秆缠绕铰接部位，也能作为限位支撑面，在机具下落到位时贴合机架限位块，约束作业部件的下探行程。设计阶段首先要明确上部铰接孔的中心高与下部支撑面的垂直距离，这个尺寸直接决定配套摆臂的摆动角度范围，若中心高偏差过大，会导致联动机构出现死点，或是作业部件抬升高度不足，无法完成正常的越障动作。耳座两侧的壁厚需要结合作业时的冲击载荷核算，田间作业时构件会频繁受到石块、硬土块的撞击，耳座根部是应力集中的高发区域，建模时在耳座与主体腹板的衔接位置做了连续的大圆角过渡，避免直角结构在交变载荷下出现疲劳裂纹。下部楔形面的倾斜角度并非随意设定，需要匹配机具的行进方向，保证作业时土壤、作物残茬能够顺着斜面自然滑落，不会在构件表面堆积壅堵；宽面的边缘做了加厚处理，长期与土壤、砂石摩擦的部位可通过表面淬火提升耐磨性能，延长整机的保养周期。安装边界方面，上部铰接孔的孔径要与配套销轴的公差带匹配，保证转动灵活的同时避免旷量过大，耳座的厚度要小于对应安装叉座的开口宽度，两侧预留的间隙需考虑泥污堆积的空间，防止作业过程中泥沙卡滞导致铰接部位锁死。构件背部的贴合面在建模时保证了平面度要求，安装时可紧贴机架立柱侧面，通过螺栓或焊接方式完成固定，背部与下部铲面的过渡圆弧可减少应力集中，同时避免挂草。从结构受力角度分析，机具作业时的牵引力通过上部销轴传递到构件，再经由下部支撑面分散到机架，整体的变截面设计既保证了薄弱部位的结构强度，也尽可能控制了零件自重，降低机具的整体负载。这类零件的建模过程需要重点关注各部位的拔模斜度，适配铸造或锻造的加工工艺要求，避免后续生产时出现成型缺陷，同时所有外露棱边都做了倒角处理，既消除加工毛刺，也能减少作业时对作物秸秆的勾挂。
