散料输送用螺旋绞龙叶片总成结构

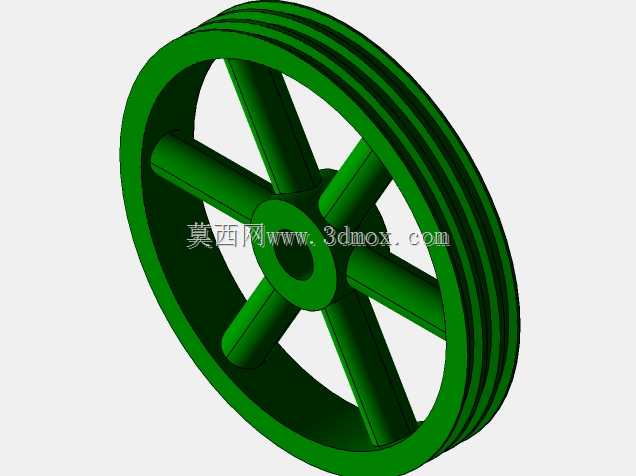

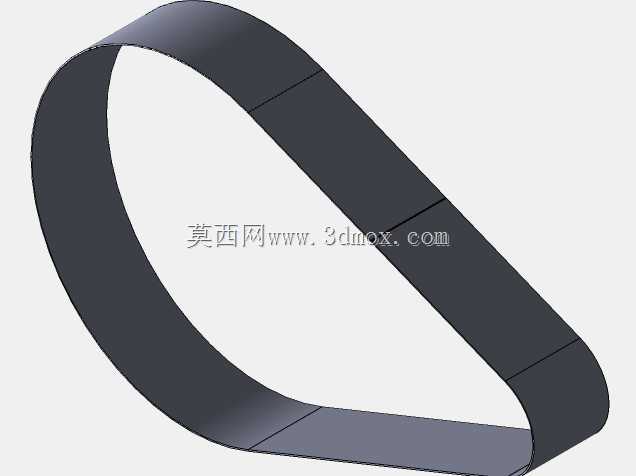

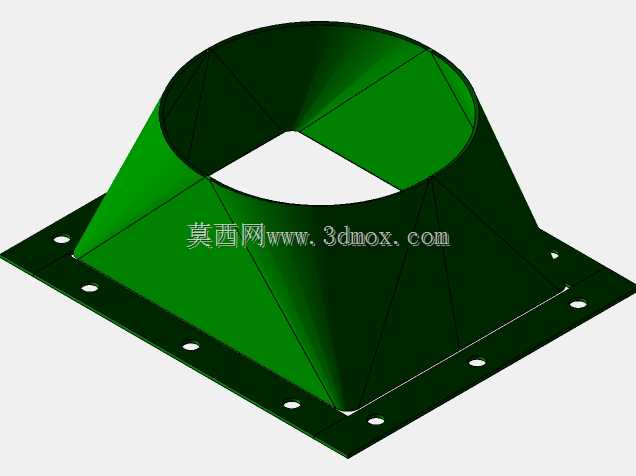

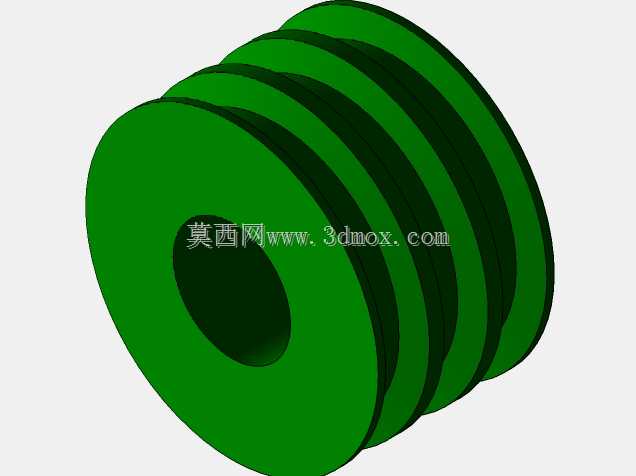

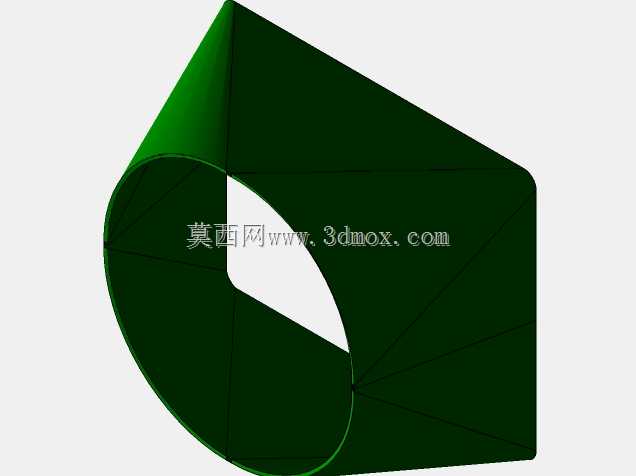

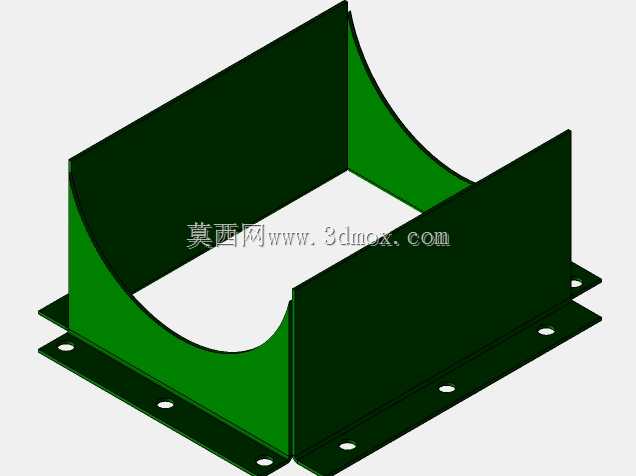

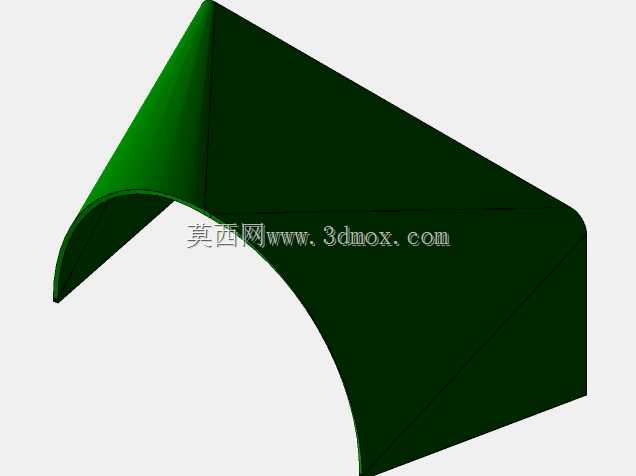

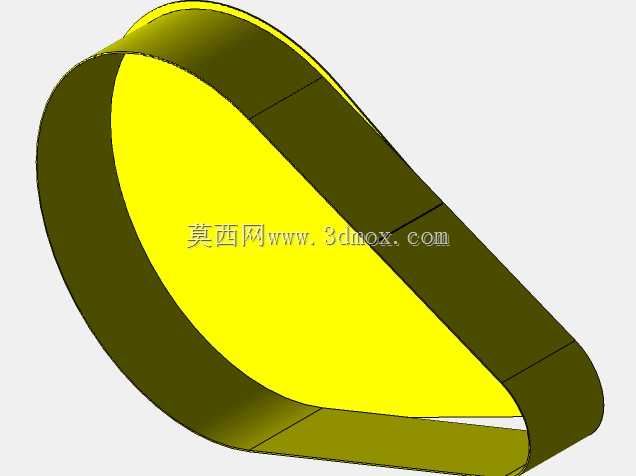

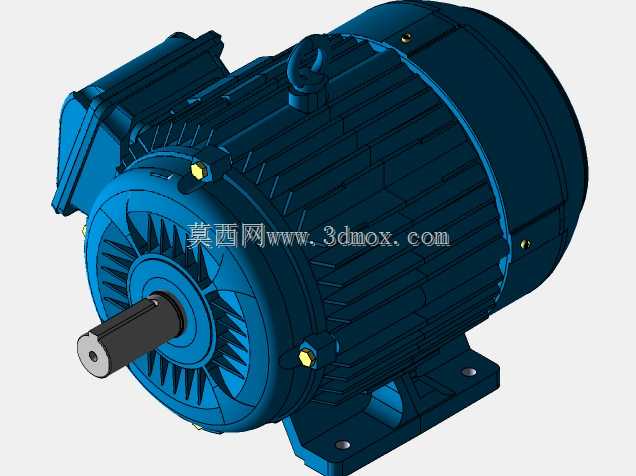

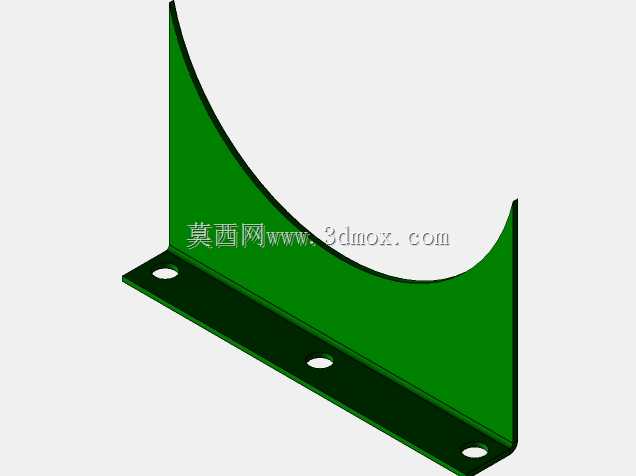

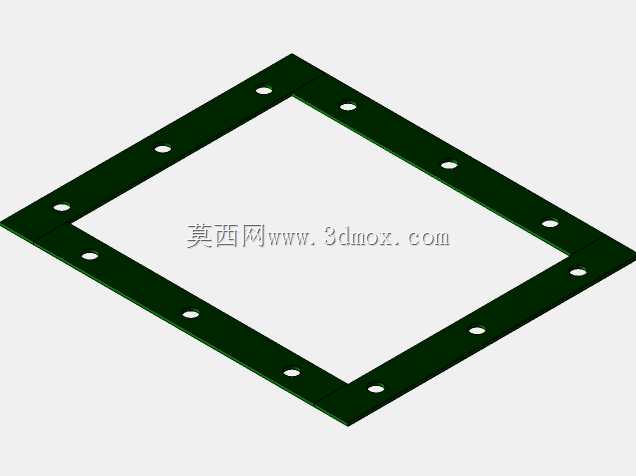

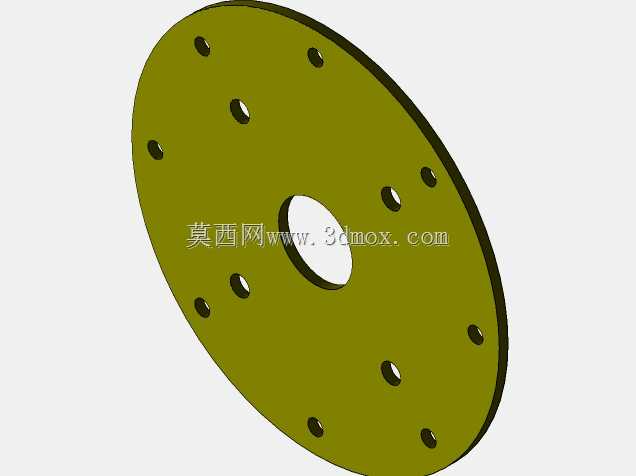

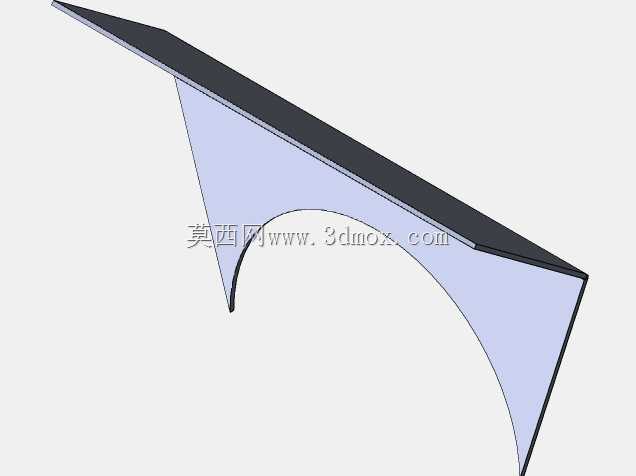

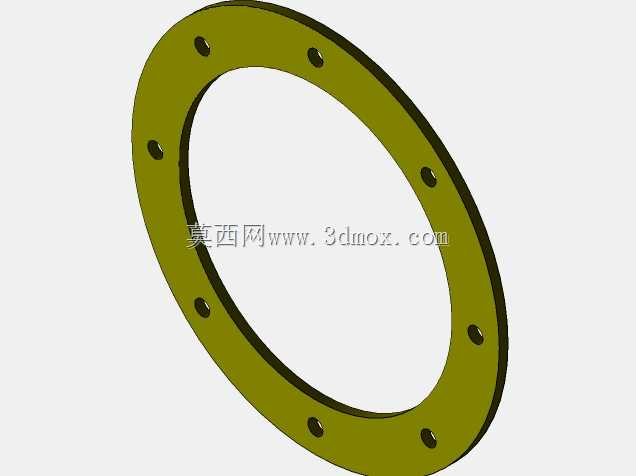

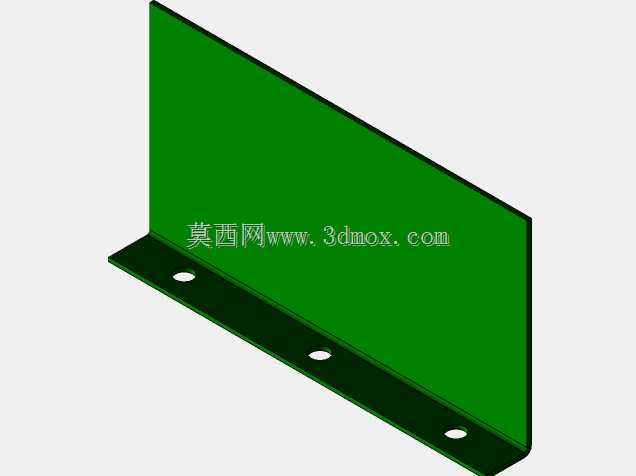

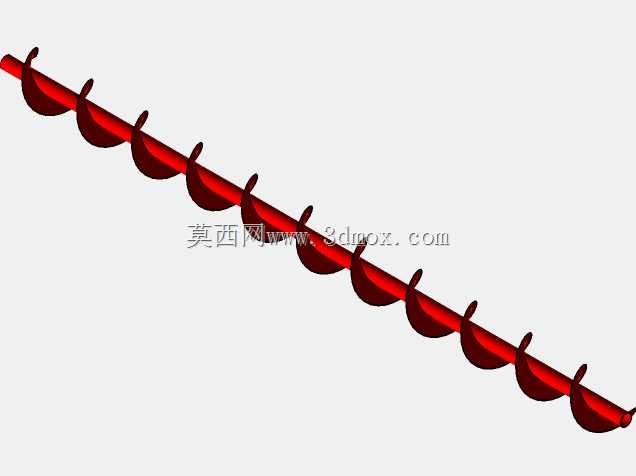

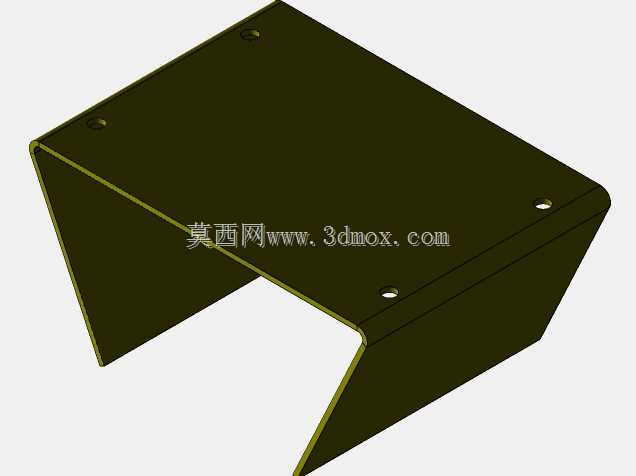

这套螺旋输送核心件的建模，最初是围绕粮食、粉状化工原料、细小颗粒矿渣这类散料的密闭输送需求展开的，在车间技改、料仓上下料、生产线连续给料的场景里，这类构件直接决定了输送过程的堵料概率与输送效率。实际选型时，首先要卡的是安装边界：整根螺旋轴的有效输送长度要匹配现场料槽的内部净长，两端轴头的伸出尺寸要对应端部轴承座与传动端的安装位，轴径要匹配所选联轴器、密封座的内孔公差，不能出现轴头过长顶到端盖、或是过短无法装锁紧件的问题。叶片的外径必须严格贴合输送槽的内壁间隙，间隙过大会残留物料，尤其粘性粉料会大量挂壁，间隙过小则会在轴受热伸长、运行振动时刮蹭槽体，一般根据物料粒度留3到8毫米的径向间隙。设计思路上，首先根据物料特性定螺距：流动性好的干燥颗粒用等距大螺距，提升输送速度；易结块、含水率偏高的物料用变螺距结构，进料端螺距稍小，逐步增大后能在输送过程中顺带起到松散物料的作用，避免进料口堆料堵转。叶片与中轴的焊接位置要做连续满焊处理，不能留缝隙，否则细料钻进焊缝间隙后会不断挤压，最终把叶片顶变形；端部的止推结构要承受物料推送产生的轴向力，建模时已经把轴肩、锁紧螺母的装配位预留出来，和两端的轴承、密封件的配合面都做了同轴度约束。从功能特性来看，整根构件做了动平衡校核的建模预留，叶片的拼接缝错位量控制在很小的范围，避免高速运转时产生径向跳动，既可以水平布置在长距离输送槽内，也可以小角度倾斜安装用于料仓底部的出料输送，适配U型槽、圆管两种常见的输送机壳体。建模过程中把叶片的螺旋升角、轴的阶梯变化、端部连接法兰的孔位都做了全参数化关联，调整输送长度、叶片直径时，对应的轴段长度、焊缝位置、端部安装尺寸都能同步更新，不用重新逐个绘制特征。现场安装时要注意，整根螺旋体吊入槽体后，要先盘动轴检查整周的径向间隙是否均匀，确认没有刮蹭后再锁紧两端轴承座，连接减速电机输出端，进料口的落料位置要对应第一节螺旋叶片的中段，避免物料直接砸在端轴密封处造成密封件过早磨损。对于有磨琢性的物料，还可以在叶片外缘预留可更换的耐磨条安装位，后期磨损后不用整体更换螺旋轴，只换外缘耐磨件就能大幅降低维护成本，这套模型的结构也预留了这类改装的设计冗余，能适配不同磨损等级的散料输送工况。
