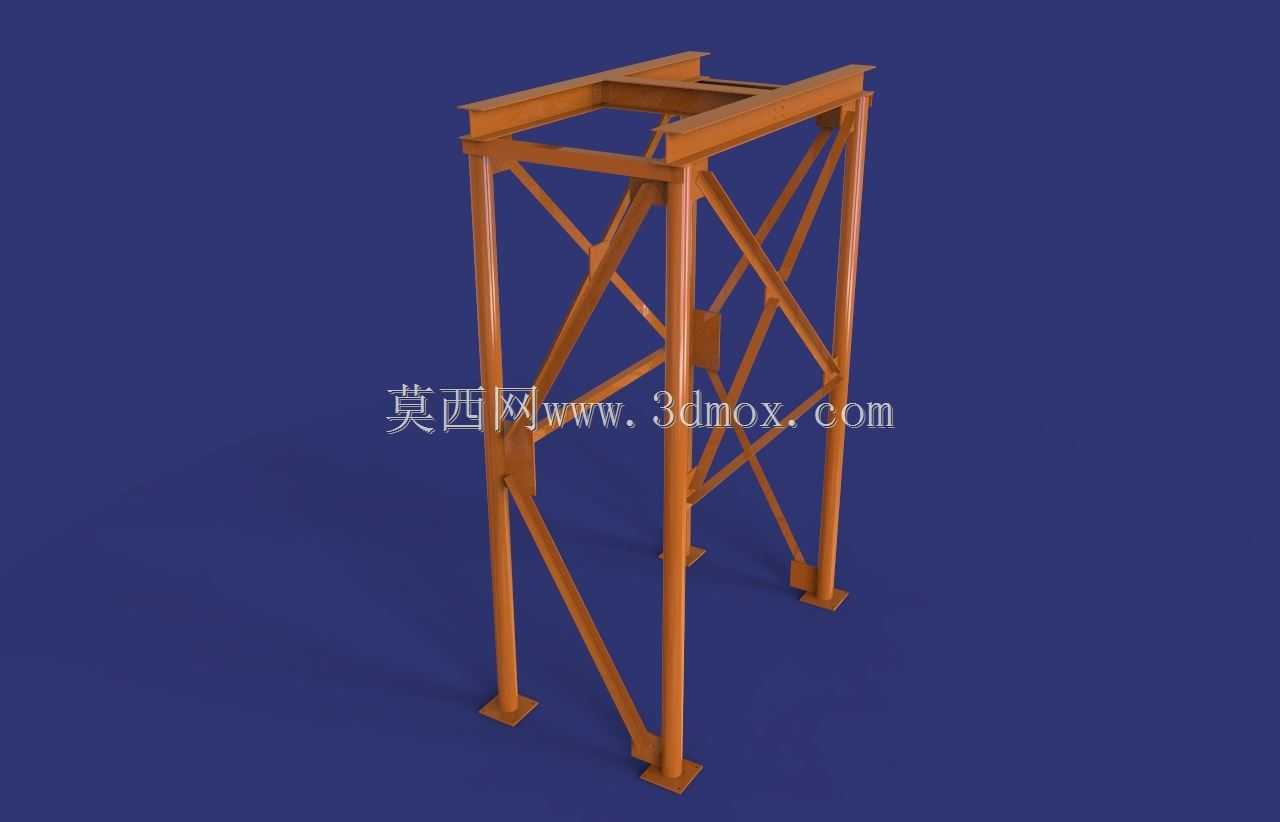

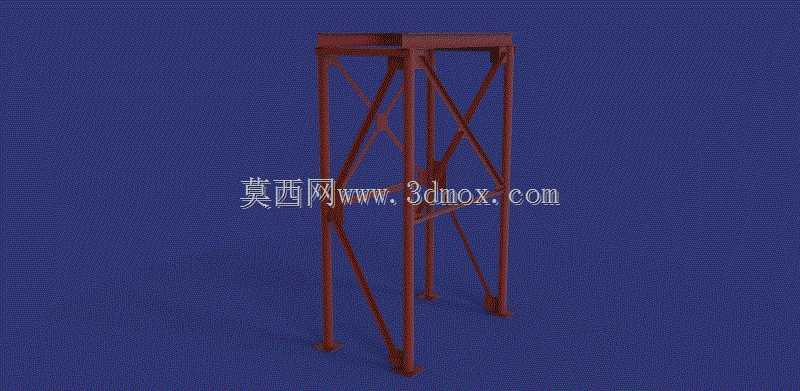

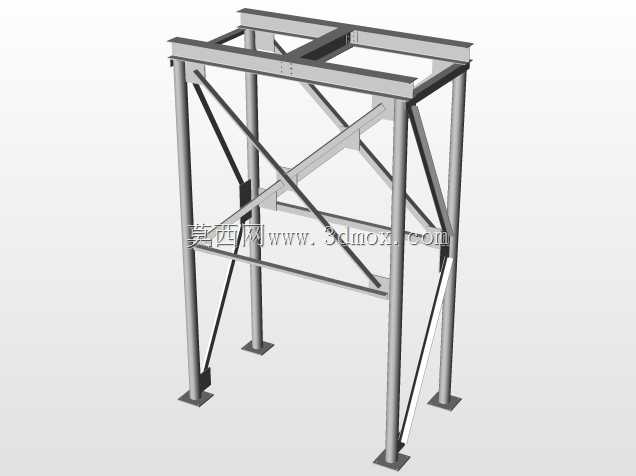

带斜撑加固的桁架式输送机支撑钢架

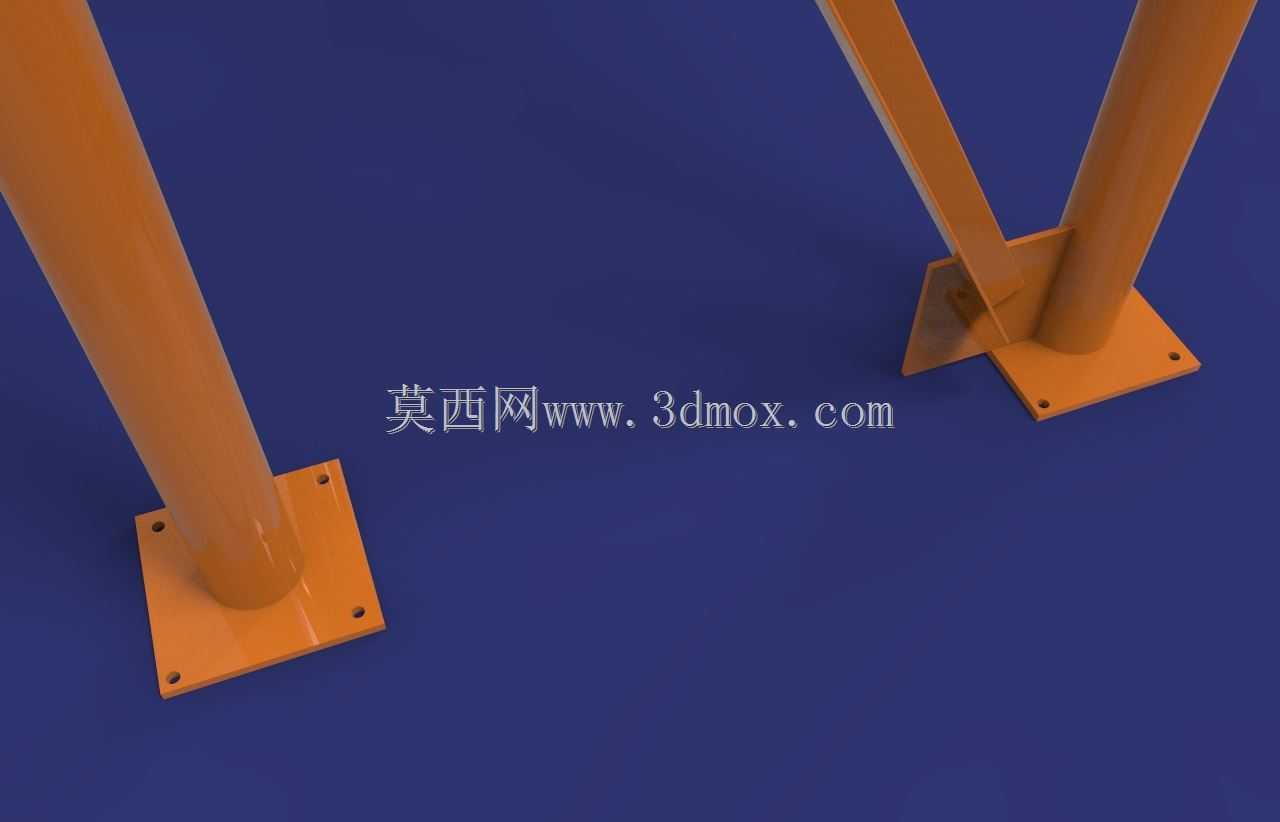

在散料、成件物料的连续输送作业场景中，输送机的安装稳定性直接决定整条输送线的运行可靠性，尤其是长距离输送、高架布设的输送线体，支撑结构的抗形变、抗侧倾能力是结构设计阶段的核心考量项。这款支撑钢架采用方管作为主立柱型材，四根主立柱沿矩形四角垂直布设，柱脚设置带安装孔的底板，可通过膨胀螺栓与混凝土地面完成刚性固定，安装时需保证柱脚平面的水平度偏差控制在千分之二以内，避免上部输送线安装后出现倾斜跑偏的问题。

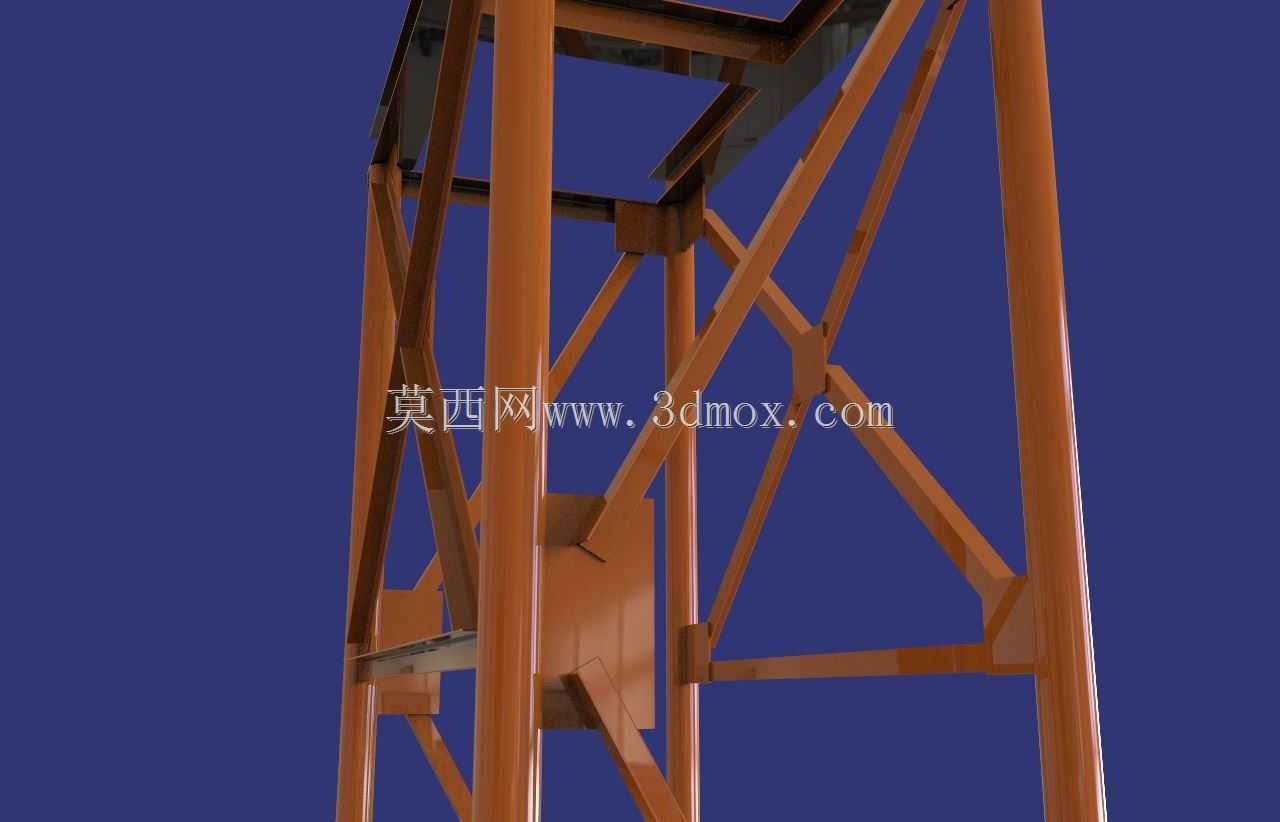

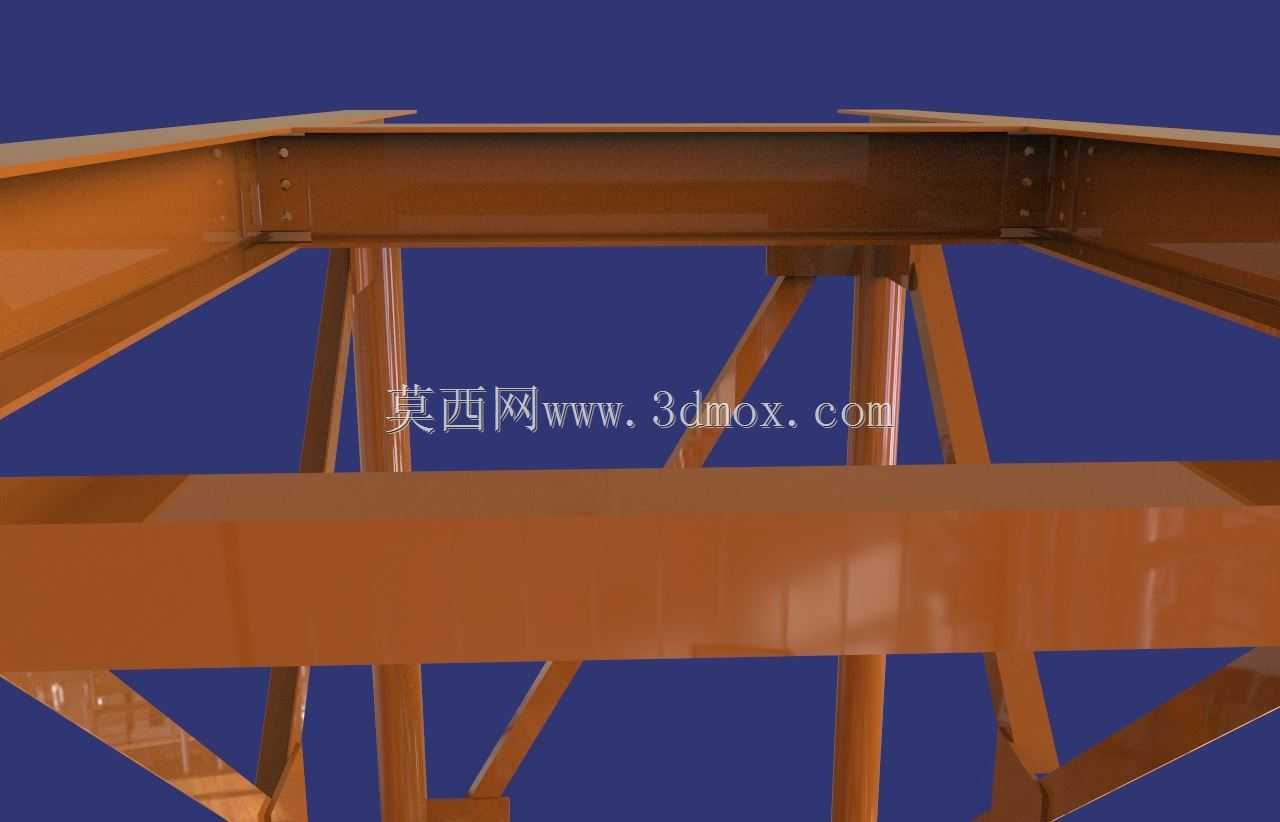

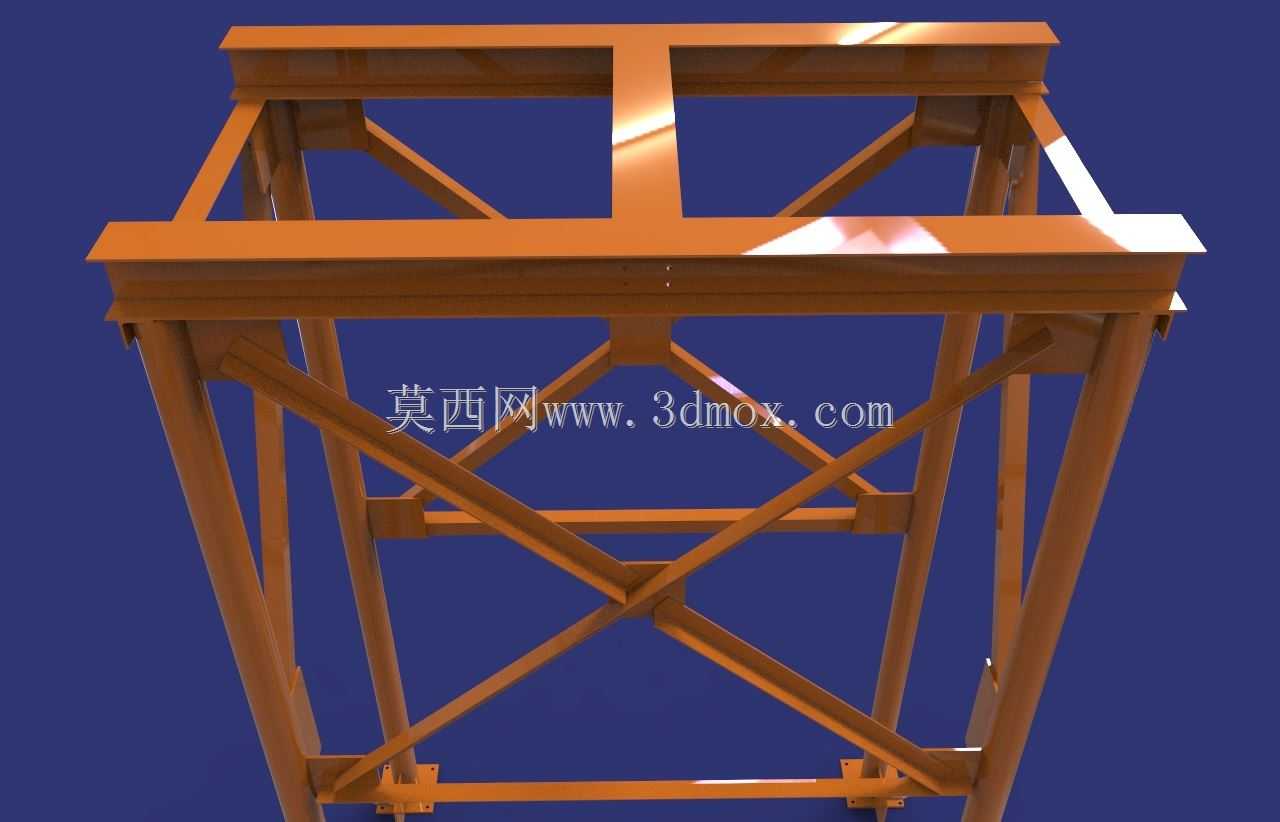

结构设计上摒弃了单立柱或简易框架的弱支撑方案，在相邻主立柱之间增设交叉斜撑，斜撑与主立柱采用满焊连接，焊缝高度不低于型材壁厚的1.2倍，可有效分散上部输送线运行时产生的竖向动载荷与水平方向的风载、振动载荷，避免支架在长期交变载荷作用下出现焊缝开裂、结构形变的问题。支架顶部设置与输送机主梁匹配的连接框架，框架上预留对应规格的螺栓安装孔位，可直接与皮带输送机、辊筒输送机的底部主梁对接，无需额外加工转接件，适配多数常规宽度的带式、辊道输送设备安装需求。

从安装边界来看，该支架的竖向高度可根据输送线的布设标高做适配调整，横向连接尺寸可匹配0.6米至1.2米宽度的常规输送线体，单组支架的承重冗余设计可覆盖单段输送线体自重加上满载物料的总载荷，同时预留1.5倍的安全系数，满足车间内部、物流仓储场地、矿山输送接驳段等不同场景的高架输送支撑需求。设计阶段充分考虑了现场安装的便捷性，所有型材下料、焊接工序均可在预制车间完成，现场仅需完成柱脚固定与上部线体对接，大幅缩减现场施工的周期与焊接作业量，同时交叉斜撑的布设方式也为后期运维预留了足够的操作空间，不会遮挡输送线底部的托辊、张紧装置等部件的检修通道。
