谷物深层干燥床及配套输送装置

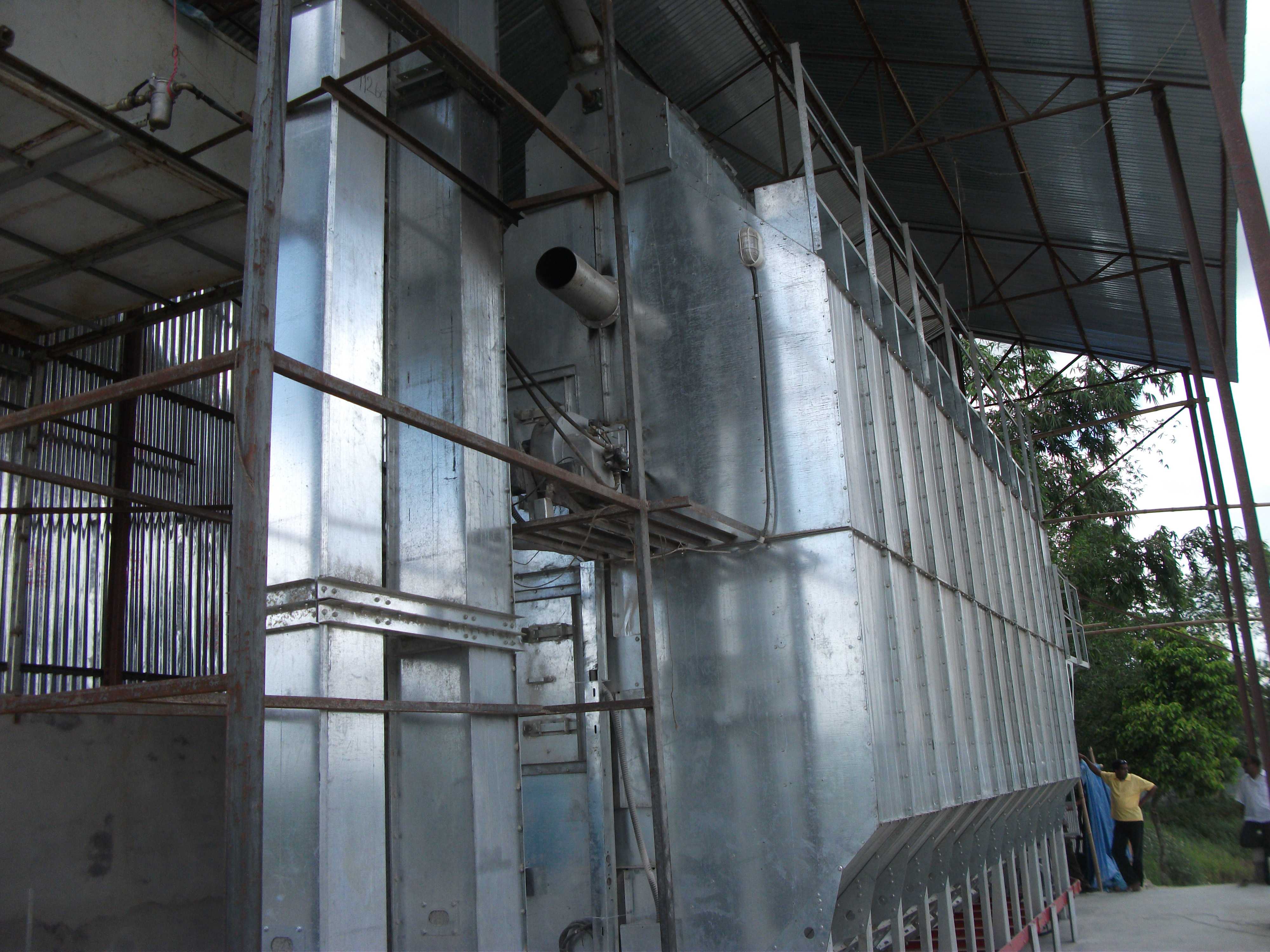

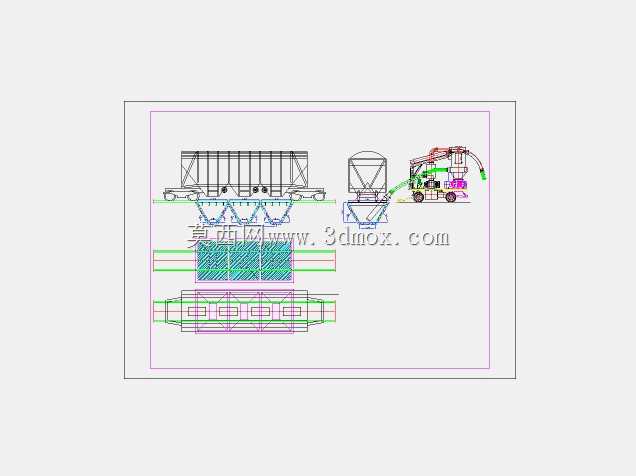

这套三维模型还原了粮食收储与加工现场常见的深层干燥床，同时把床体外侧的红色输送管路、支撑钢架、检修平台和现场基础边界一并纳入，适合结构设计人员在做粮机布置、热风系统校核和输送线对接时参考。从现场安装关系看，干燥床主体为长条形立式箱体，外壁采用分段波纹金属板，既保证箱体刚度，也便于工厂分片预制后到现场拼接。箱体下部布置多组锥斗或导流段，使谷物在床内形成具有一定厚度的料层，热风穿过料层时完成湿热交换，这也是深层干燥区别于薄层快速干燥的核心特征。模型中床体侧面预留了检修门、观察口和管道接口，顶部设置护栏与走道，方便运行人员进入检查布料、排料和角状管状态。

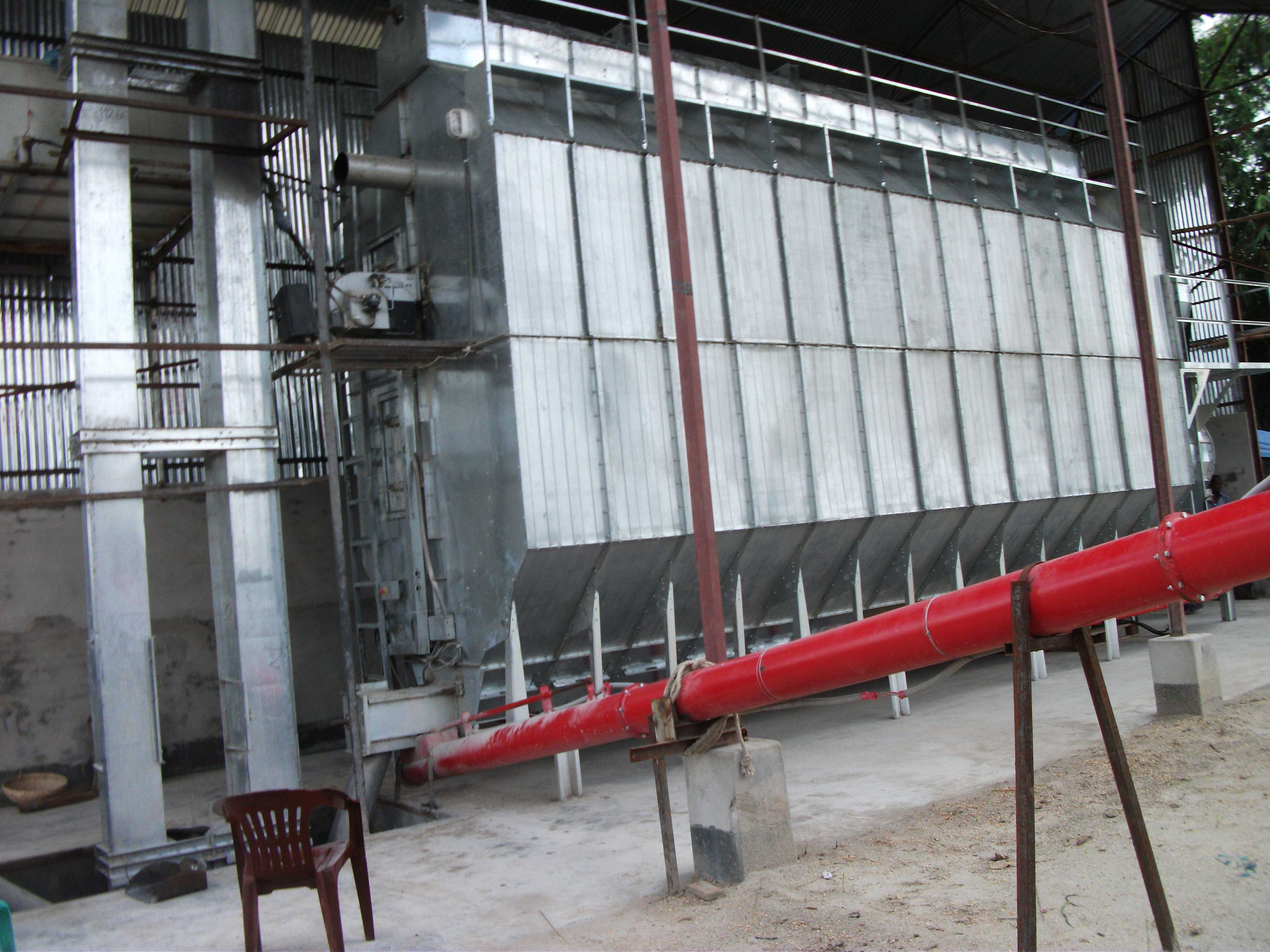

红色长距离输送装置沿床体前方布置，通过独立支架落在混凝土地坪上，其轴线高度、与床体下料口的净距以及支撑腿间距都直接影响后期维护空间。做布置时不能只看设备本体外形，还要把管路保温、阀门操作、皮带或螺旋拆装、人员巡检通道一起考虑，否则现场容易出现检修口被支架遮挡、输送段抬升角度不足等问题。床体与输送装置之间的相对位置决定了谷物是靠重力自流还是需要转接设备，模型保留了这部分接口关系，便于设计者进一步补充溜管、分料器或密封结构。

在功能层面，深层干燥床主要面向玉米、小麦、豆类等颗粒物料，依靠对流热风把热量带入料层，同时带走蒸发水分。料层内部会随床高和干燥时间形成温度梯度与湿度梯度，因此布风均匀性、料层厚度、排料速度和热风温度需要匹配。三维建模时把箱体分段、加强筋、立柱、爬梯、平台和输送管支撑分层表达，有利于后续出工程图时统计钣金件、型材和标准件，也便于检查管路与平台是否碰撞。对于粮库、烘干塔配套线或农产品加工车间，这类设备通常还要与提升机、清理筛、缓苏仓和除尘风网衔接，模型提供的外形尺寸和安装边界可作为初版布局依据，再根据实际产量、物料特性和场地标高细化内部风道、排料机构及保温结构。
