双轴牵引式拖车底盘车架结构设计

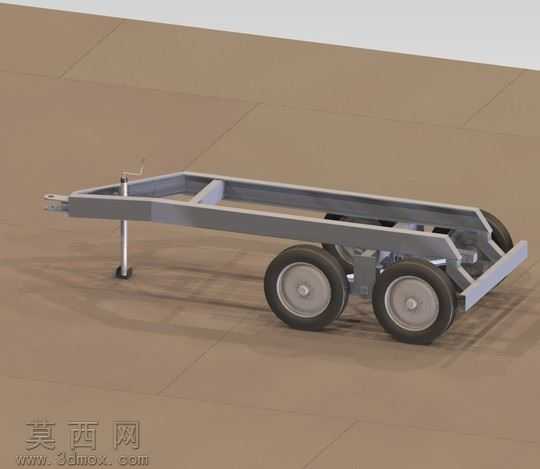

本作品为双轴牵引式拖车底盘的三维参数化模型，建模过程严格遵循拖挂类运载设备的结构设计逻辑，在三维建模环境中首先完成整体尺寸基准的搭建，以牵引连接点为坐标原点，依次排布车架纵梁、横梁的安装位置，确保轴距、轮距、牵引销高度等核心参数符合通用拖挂设备的适配标准。车架主体采用矩形截面型钢的拼接结构设计，建模时通过拉伸、切除、布尔运算等特征命令完成每一段梁体的实体构建，对梁体的连接节点做了贴合实际焊接工艺的结构处理，预留了轮轴安装位、牵引架加强结构、驻车支撑安装位的对应特征，避免出现不符合实际生产的悬空结构或干涉问题。模型完整还原了双轴四轮的行走结构，对车轮轮毂、轮胎的曲面做了精细化建模，轮胎表面的防滑纹理通过环绕阵列特征实现，轮毂的安装孔位、轮轴的连接轴段都做了等比例还原，确保轮组与车架的装配关系完全符合实际机械装配逻辑，转动副位置预留了合理的装配间隙，不存在结构穿模问题。前端的驻车支撑结构采用可伸缩的支腿设计，建模时还原了支腿的手摇调节结构、支撑脚盘、升降导向结构，能够直观展示驻车状态下支腿落地支撑、行驶状态下支腿收起的两种工作形态。渲染环节采用写实风格的材质赋予，车架金属结构赋予哑光钢材材质，调整金属粗糙度参数模拟型钢表面的轻微氧化质感，轮胎赋予黑色橡胶材质，添加细微的凹凸纹理还原橡胶表面的颗粒质感，地面采用浅棕色水泥地面材质，通过环境光与平行光的组合打光，弱化生硬阴影，突出车架的结构轮廓与焊接节点细节，渲染视角选取斜45度俯视角度，能够完整展示底盘整体布局、轮组排布、牵引结构与支腿结构的相对位置。设计思路上以通用型拖挂底盘为核心目标，整体结构采用模块化设计思路，车架的横梁间距、轮轴安装位都预留了拓展空间，可根据后续上装的不同需求调整承载区域的布局，牵引架采用三角形加强结构，提升牵引状态下的结构抗扭强度，双轴布局能够有效分散承载重量，提升拖挂行驶过程中的稳定性，前端支腿结构确保脱挂状态下的底盘停放平稳，整体结构无冗余设计，所有构件都服务于拖挂运载的核心功能，模型的每一处结构都对应实际生产中的加工与装配逻辑，可作为拖挂类设备设计的参考基础模型，也可用于后续拖车上装结构的配套设计开发。
