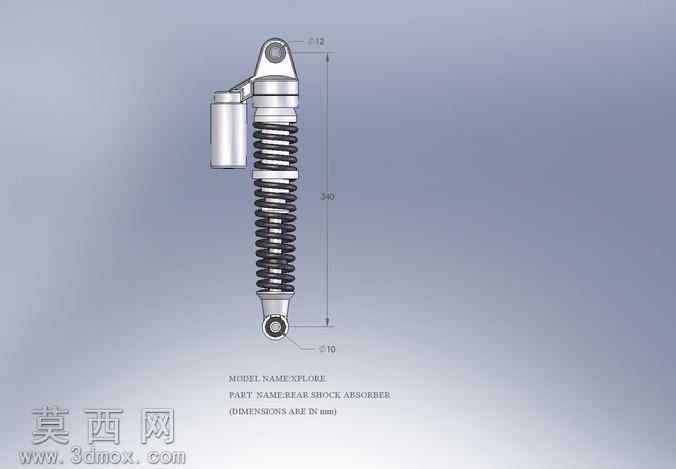

摩托车后减震器三维结构设计作品

本作品为摩托车后减震器的三维参数化建模成果，建模过程中严格遵循机械设计规范，先梳理后减震器的整体装配逻辑，将整体结构拆分为阻尼筒体、螺旋减震弹簧、上下安装吊耳、外置储液腔、密封端盖、调节卡环等独立零部件逐一构建。建模阶段以工程实际尺寸为基准，对螺旋弹簧部分采用螺旋扫描特征完成，精准还原弹簧的节距、线径、有效圈数与端部并圈磨平结构，保证弹簧的力学结构合理性；阻尼筒体部分通过回转特征构建主体轮廓，对筒体表面的安装卡槽、密封槽位采用切除拉伸特征完成细节刻画，保证各密封位的尺寸精度符合装配要求。上下安装吊耳部分重点还原铰接孔的衬套安装位、铰接端面的贴合平面结构，确保安装配合面的形位公差符合实际装车需求；外置储液腔通过薄壁拉伸与圆角过渡完成，还原储液腔与主筒体的连接油路结构，保证阻尼油路的连通逻辑准确。材质与渲染阶段，针对不同零部件赋予对应材质属性：螺旋弹簧赋予弹簧钢材质，添加表面发黑处理的哑光金属质感，还原金属弹簧的表面纹理与反光特性；阻尼筒体与储液腔赋予铝合金硬质阳极氧化材质，呈现细腻的磨砂金属质感，同时刻画表面的加工刀纹细节提升真实感；上下吊耳的铰接衬套赋予橡胶复合材质，呈现橡胶的哑光弹性质感，安装螺栓等紧固件赋予镀锌亮面金属材质，区分不同构件的材质差异。结构设计上还原了后减震器的阻尼调节与弹簧预载调节结构，在弹簧上端设置可旋转调节卡环，通过卡环的螺纹旋合调整弹簧预紧力，外置储液腔的设计对应油气分离式阻尼结构，可实现阻尼力的多级调节，保证减震器在不同载荷下的缓冲性能。整体装配过程添加合理的配合约束，还原各部件的运动逻辑：弹簧可沿筒体轴向做压缩回弹运动，吊耳铰接处可实现小角度摆动，完全复现后减震器装车后的实际运动状态，建模过程中对所有锐边添加符合工艺要求的圆角过渡，避免应力集中的结构缺陷，整体模型尺寸标注完整，各部件的配合间隙符合机械加工与装配的工艺要求，可用于后续的结构力学仿真、装配工艺验证以及相关教学演示场景。
