金属屋面瓦搭接结构三维设计

金属屋面瓦的建模重点并不在单块板的外形，而在多块瓦连续铺设后形成的排水路径与搭接边界。单块瓦采用矩形金属板折边成型，边缘预留向上翻起的咬合边，相邻瓦片在坡屋面上按行列错缝布置，横向依靠侧边折边相互扣合，纵向通过上下搭接覆盖接缝，使雨水只能沿瓦面顺坡流下，不能从拼缝处倒灌进入屋面基层。

从实际使用看，这类构件常见于低层建筑、景观构筑物、旧屋面改造以及对耐久性要求较高的坡屋面系统。金属瓦相比传统陶瓦重量更轻，对屋面承重要求低，表面可通过做旧、氧化或涂层处理形成铜色、锈色等装饰效果，因此在仿工业风、民宿和商业门头项目中也经常使用。建模时需要把瓦面、折边、搭接区和基层板分开表达，既能展示单块瓦的冲压折弯形态，也能检查整片屋面铺设后的视觉比例。

结构设计上，瓦件并非简单平板。上部折边用于与挂瓦条或上层瓦固定，下部平直段覆盖下层瓦面，两侧立边形成类似挡水筋的作用。若搭接量过小，强风降雨时水流容易越过接缝；若搭接量过大，则会增加材料用量并抬高屋面整体厚度。合理的边界应保证上下瓦重叠区能够覆盖固定点位，同时让可见瓦面保持统一宽度，使铺设完成后横纵缝线条顺直。

安装边界需要结合屋面坡度考虑。坡度过缓时，水流速度降低，搭接缝处积水风险增加，需要加大咬合深度或增设防水垫层；坡度较大时，瓦件自重和风掀力成为控制因素，固定点应靠近上部折边，避免钉孔暴露在防水区内。三维模型中预留的折边高度、板厚和搭接距离，可直接用于校核挂瓦条间距、龙骨排布以及现场裁切位置。

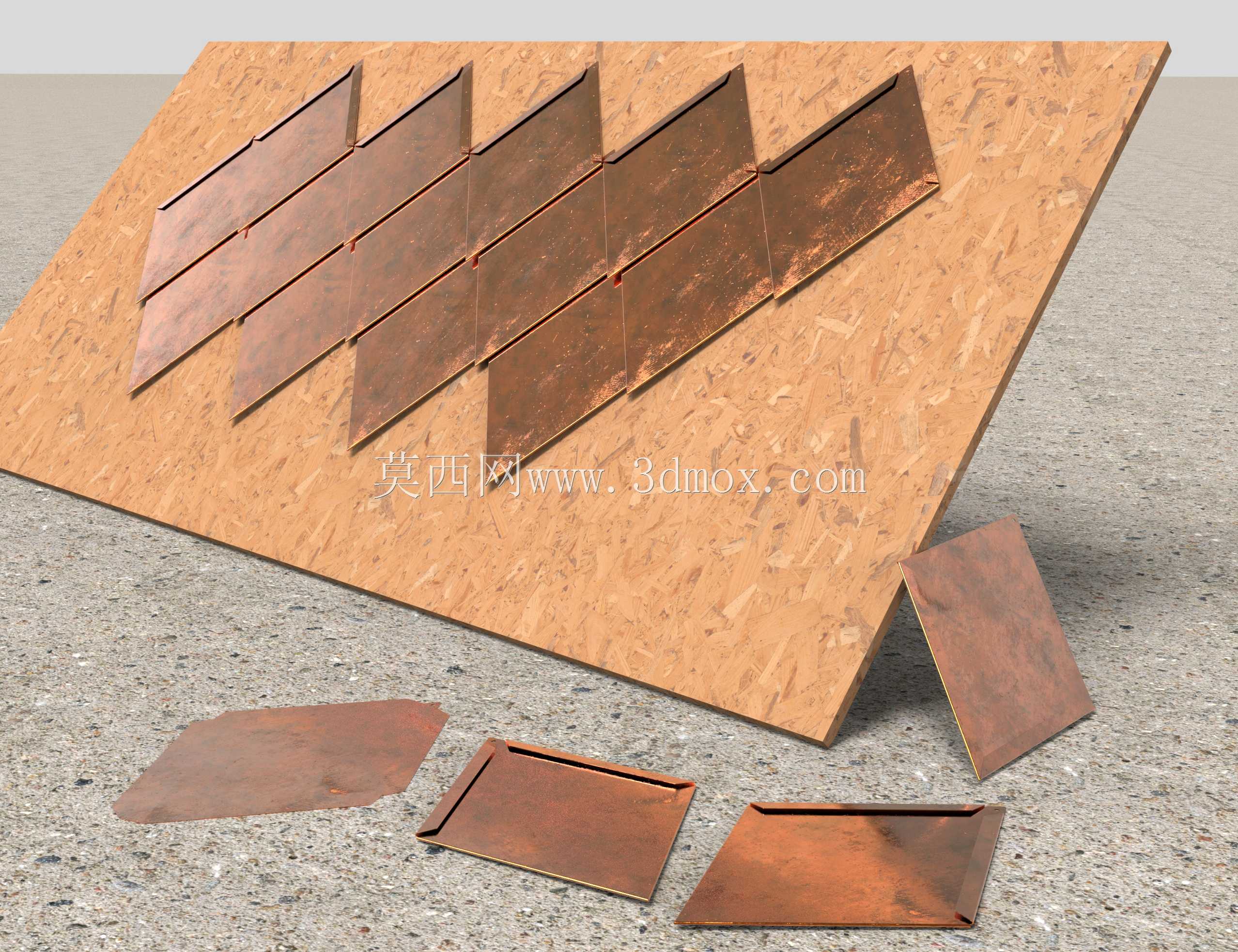

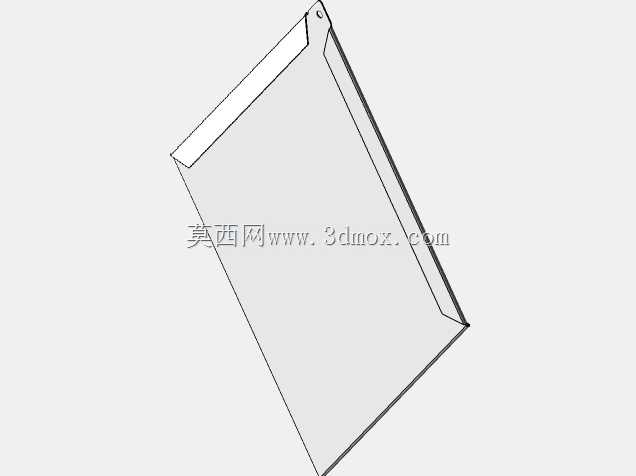

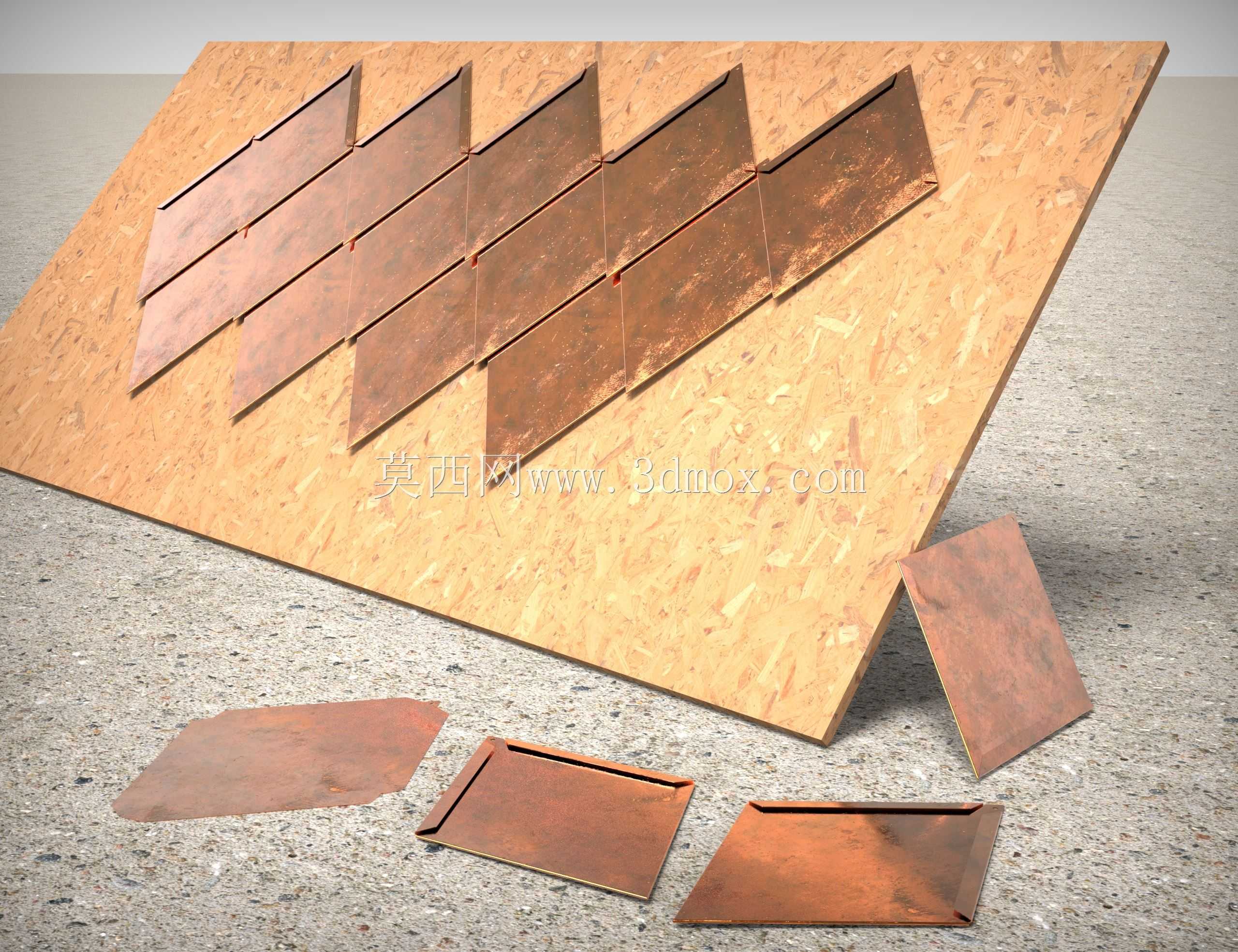

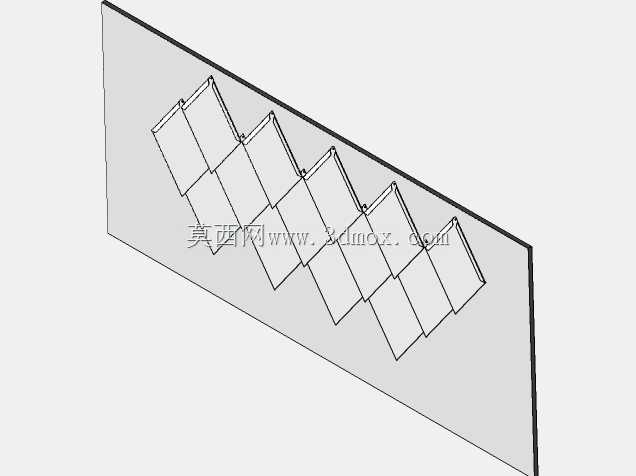

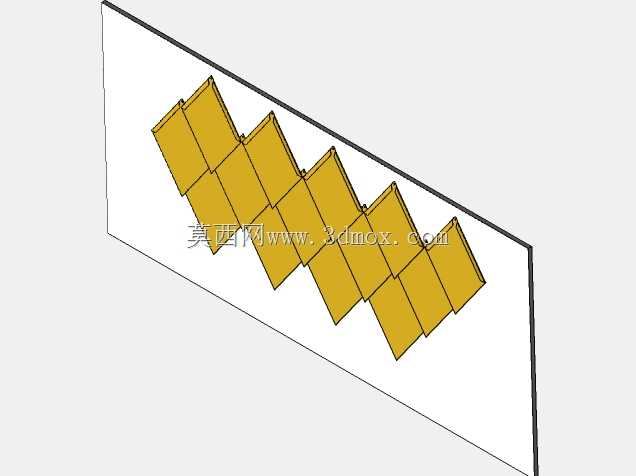

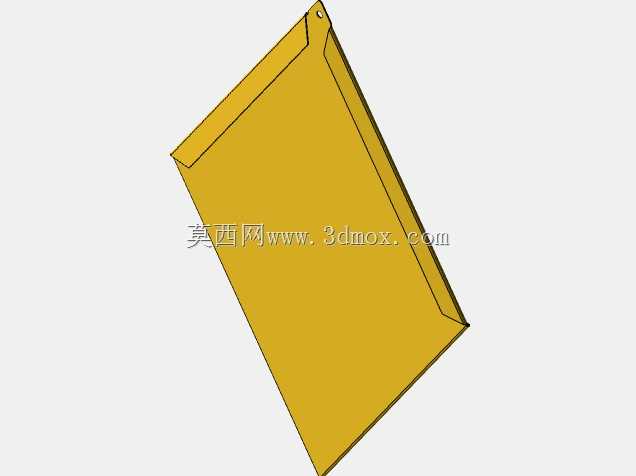

外形表达方面，模型展示了多块瓦在定向刨花板基层上的铺设状态，同时拆出若干独立瓦片，便于观察单片轮廓和折弯关系。瓦面轻微起伏与边角折弯保留了钣金加工特征，没有把构件简化成无厚度薄片，这对后续出工程图、核算展开尺寸和评估折弯工序都更有参考价值。设计时还应注意转角、屋脊、檐口等特殊部位：标准瓦负责大面积区域，异形瓦则需要根据边界单独拟合，三维装配关系能够提前暴露搭接冲突，减少现场试装带来的返工。
