立方体镂空框架铝型材结构件

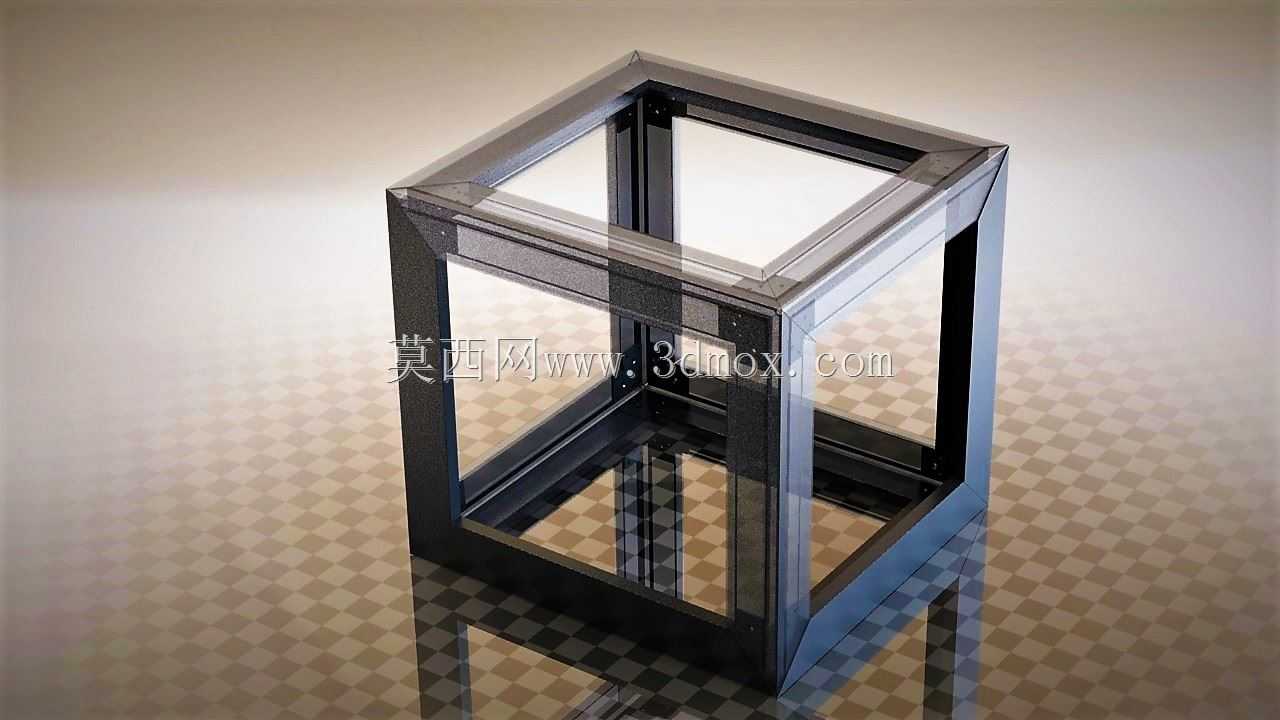

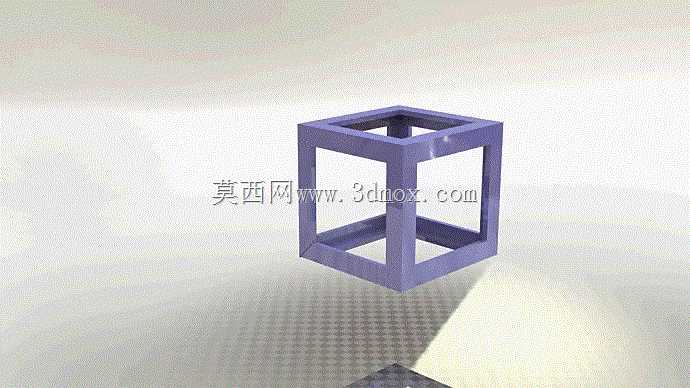

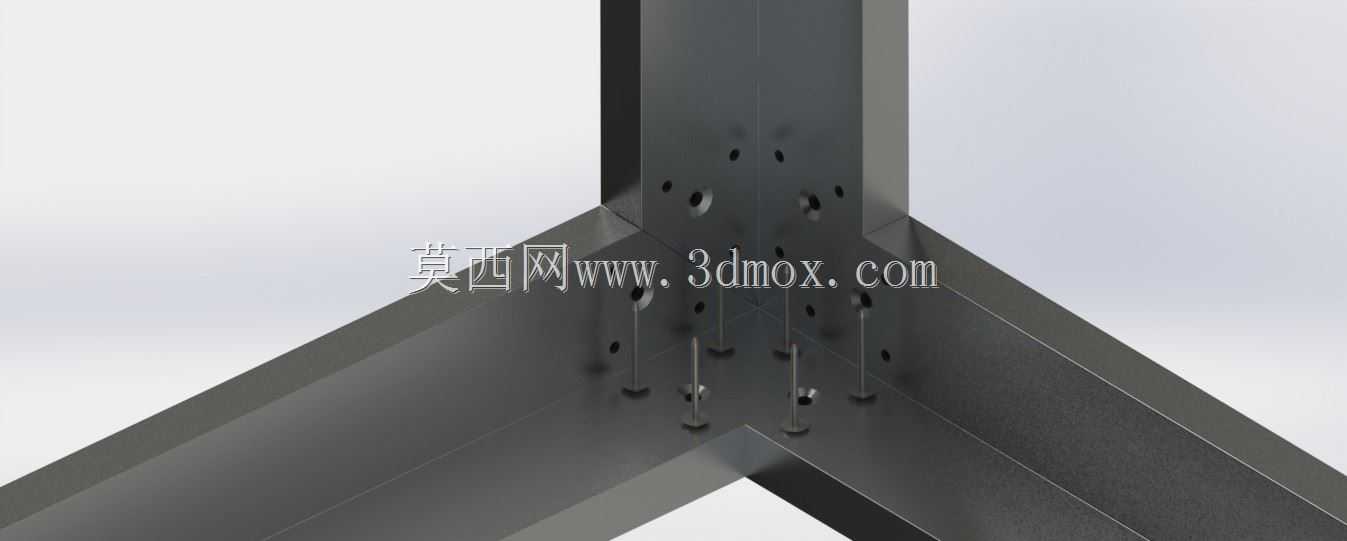

这类立方体框架在自动化设备外围、检测工位、小型实验台以及展示工装中比较常见，核心作用不是承重，而是在有限空间内建立一个规整、可扩展的安装基准。实际选型时，结构工程师通常先确认内部需要容纳的机构、传感器走线、视觉相机视野或工件通过空间，再反推外框边长和型材截面。图中结构采用四边围合的镂空形式，四个立面保留较大开口，便于观察内部状态，也方便从侧向安装夹具、导轨、拖链、光电开关或小型气动元件。顶部和底部同样由型材围合成方形边界，没有封闭面板，这种处理能降低整体重量，同时为后续加装板件、封罩或脚杯预留连接面。设计这类框架时，型材端部的加工精度比单纯选大规格更关键。相邻杆件通过角槽连接件、内置连接件或角码定位，端面需要保证垂直度，否则立方体在装配后会出现对角线偏差，影响上层平台安装面的平面度。若框架用于视觉检测或精密定位，还应在关键节点增加加强块，避免型材槽口长期受力后产生微量松动。从安装边界看，外轮廓应控制在设备布局允许的占地范围内，底部四角要预留脚杯或脚轮的调节空间；若需要与输送线对接，则框架开口高度、内部净宽和相邻设备的输送面高度必须统一。走线方面，型材自带的槽道可直接嵌入螺母，线缆、气管和传感器线束能够沿杆件隐蔽布置，减少外部拖挂。对于需要频繁改版的工位，这种立方体框架比焊接机架更灵活：杆件可裁切、可重组，连接位置可沿槽向微调，后期增加按钮盒、指示灯、安全光栅或防护门板时不必重新整体加工。若用于教学或展示，它也能作为标准空间基准，用来演示坐标系、装配关系和模块化搭建逻辑。建模过程中应重点还原型材截面、槽口宽度、连接间隙以及端部装配关系，避免把框架画成实心方块。真实结构的强度来自杆件连续传力和节点锁紧，而不是材料填满整个体积。镂空比例越大，越要关注细长杆件在悬臂或受侧向力时的挠度；必要时可在中部增加横向支撑，或者改用更高规格的截面。底部型材还需考虑调平后的受力分布，四个支点不应悬空，框架整体应保持稳定，不随设备运行产生共振。
