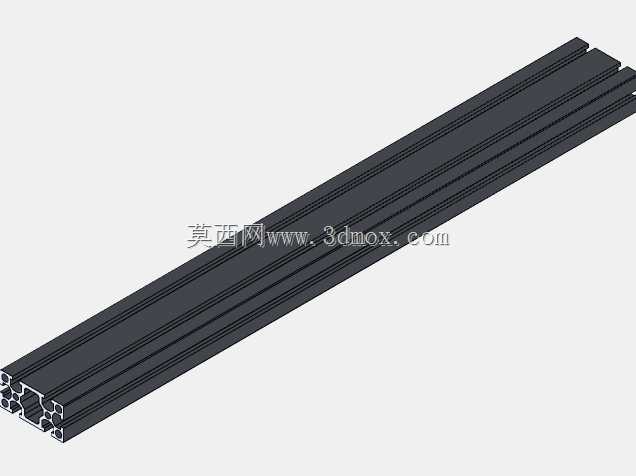

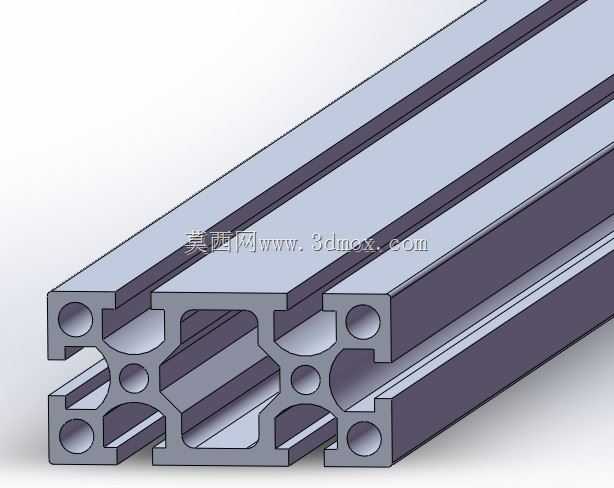

EF4080加厚5mm工业铝型材截面结构

在自动化生产线搭建、重载设备机架组装、高刚性检测平台支撑这类对结构抗形变能力要求严苛的场景中，常规壁厚的40系列铝型材往往难以满足长期负载下的挠度控制要求，这款EF4080规格5mm壁厚的铝型材，正是针对这类高刚性需求场景开发的结构件。从截面设计来看，型材整体外轮廓遵循40系铝型材的通用安装基准，截面宽度方向为40mm、长度方向为80mm，完全兼容现有40系列的标准紧固件、端盖、角件等配套配件，不需要单独开发适配连接件，能直接融入现有铝型材框架的搭建体系中，降低选型配套的复杂度。不同于普通4080铝型材的薄壁腔体结构，这款型材的主壁厚达到5mm，截面内部的筋板布局做了针对性优化，四个角位设置了带圆孔的螺栓安装通道，中间区域通过多道纵横交错的加强筋分隔出独立腔体，既避免了实心结构带来的重量冗余，又能在承受垂直方向重压、侧向冲击力时，将应力均匀分散到整个截面，减少局部应力集中导致的型材变形问题。在实际设备搭建中，这类重型铝型材常被用作大型自动化设备的底部承重梁、高精度检测平台的支撑框架、重载输送线的侧边导轨安装基座，相比普通壁厚的同规格型材，它的抗弯曲、抗扭转性能提升明显，在同等跨距下不需要额外增加支撑立柱就能满足负载要求，能有效精简框架结构，减少整体设备的占用空间。设计这类型材的三维模型时，需要严格把控截面的尺寸公差，尤其是各个安装槽的开口宽度、槽道深度、螺栓安装孔的中心距，必须和行业通用标准保持一致，否则会出现配套配件无法装配、拼接后框架出现尺寸偏差的问题；同时要注意截面内圆角、工艺倒角的还原，这些细节不仅影响型材挤压生产时的金属流动性，也关系到后期组装时应力释放的均匀性，避免长期使用后型材出现细微形变。从安装边界来看，这款型材的端面连接可以采用标准的方形端面连接板，配合内置的弹性螺母或者滑块螺母实现快速拼接，槽道内可以嵌入密封条、有机玻璃板、钣金封板等附件，满足设备的安全防护、防尘降噪需求，型材表面的阳极氧化层也能适应车间内的潮湿、多切削液的工作环境，不需要额外做表面防锈处理，降低后期维护成本。在做设备框架的受力校核时，这款型材的截面惯性矩参数可以直接代入材料力学公式计算，根据不同的支撑跨距、负载重量核算最大挠度，确保在额定负载下的形变量控制在设备运行允许的范围内，避免因为支撑结构刚性不足影响设备的运行精度。
