菱形拼接金属屋面瓦结构设计

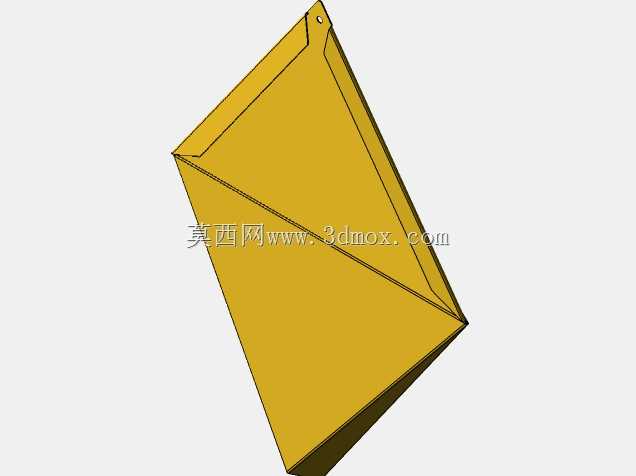

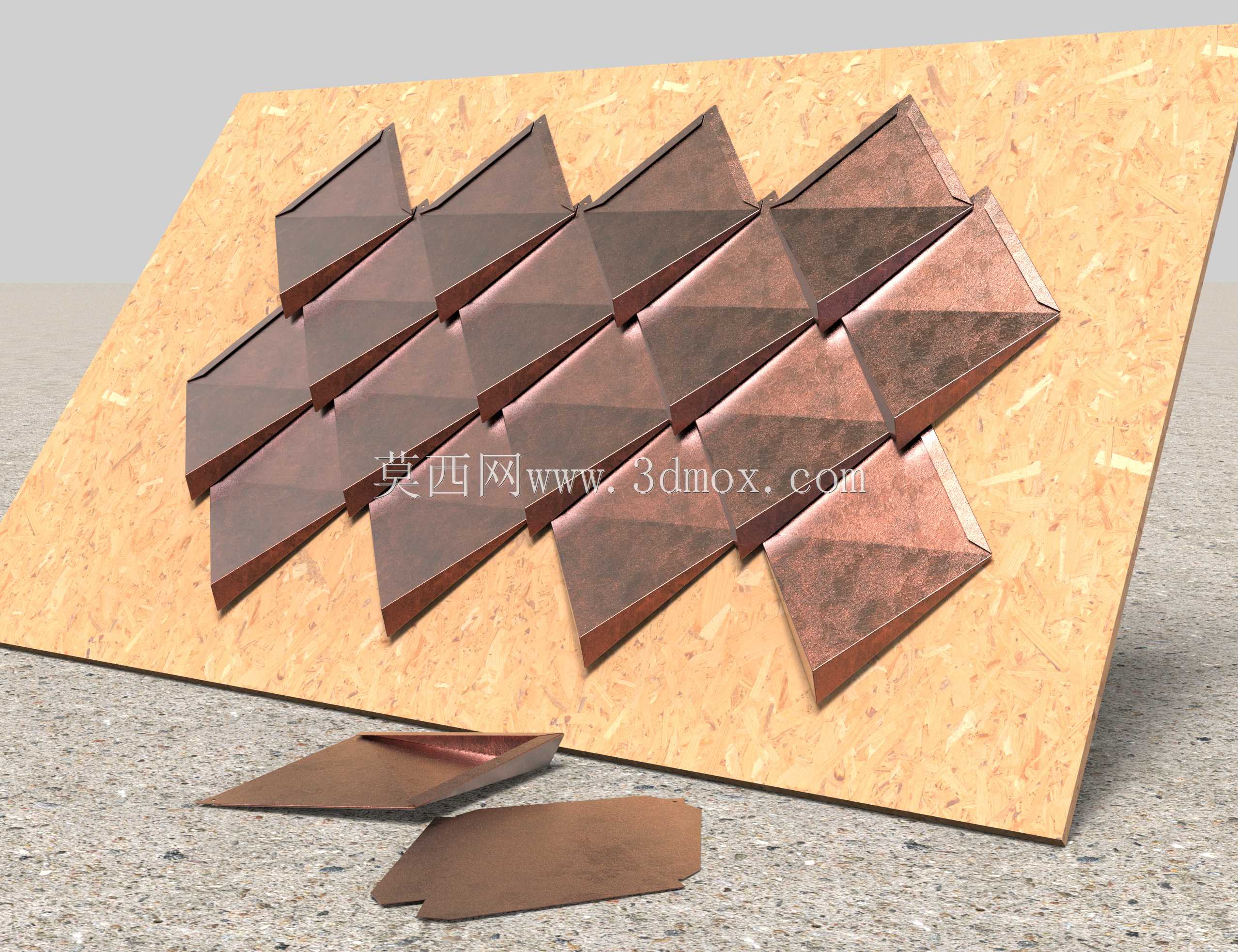

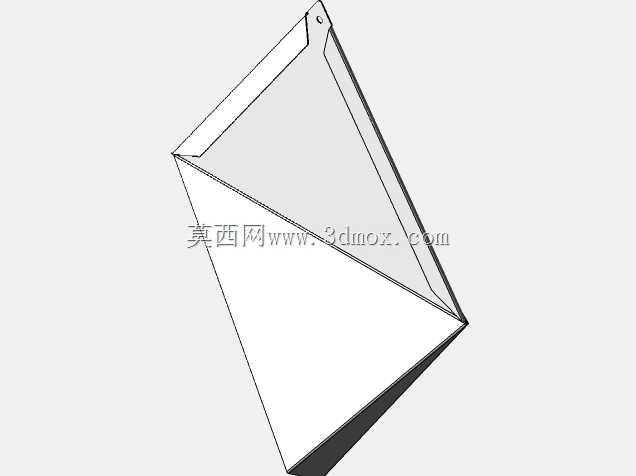

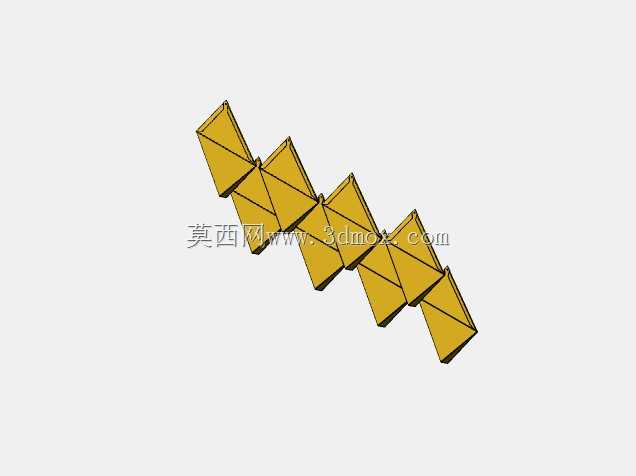

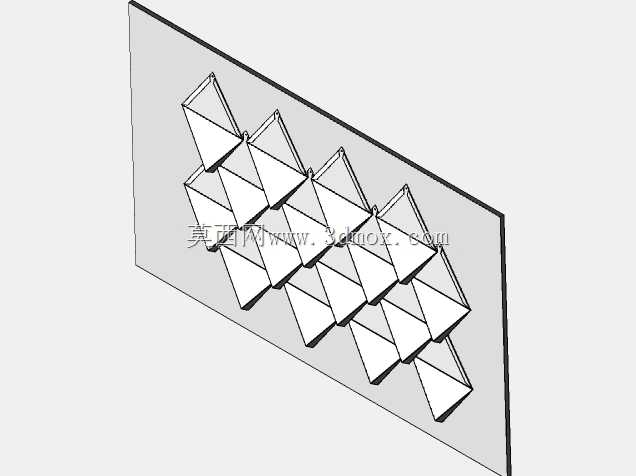

该金属屋面瓦采用菱形单元交错排布的构造形式，单块瓦件通过折边咬合形成连续防水面层，适用于低层民用建筑、景观构筑物、复古风格商业建筑的坡屋面围护，也可用于局部屋面装饰造型与旧屋面金属改造工程。瓦件主体为金属薄板冲压折弯成型，边缘设置同向搭接折边，上下排瓦件错缝布置后，可将屋面雨水沿折边形成的导流槽快速排向檐口，避免接缝处出现倒灌与渗漏。从建模逻辑看，单块瓦的几何特征集中在四边折弯角度与搭接余量控制：外露面为平整菱形，三边设置向下折弯的扣合边，另一边预留与上排瓦件贴合的叠压平面，折弯处保留微小圆角以消除薄板冲压的应力集中，同时避免安装时划伤施工人员。阵列排布时，横向以瓦件侧边扣合定位，纵向以叠压边的重叠宽度作为安装基准，相邻瓦件之间无需额外连接件即可形成稳定的机械咬合，配合屋面基层上的顺水条与挂瓦条，可将风荷载、雪荷载均匀传递至下部屋面板。实际选型时需重点关注搭接边界：横向扣合边的重叠尺寸决定抗风揭能力，纵向叠压宽度需结合屋面坡度调整，坡度较缓时应适当加大叠压量，防止暴雨工况下雨水越过接缝。瓦件背面与基层之间保留的通风间隙可带走金属板背面的冷凝水，降低夏季屋面辐射热向室内传递，同时避免基层长期受潮腐朽。模型中完整还原了多排瓦件的装配关系，可直接用于屋面排版算量、节点干涉检查与安装工艺模拟，结构设计人员可据此调整瓦件尺寸、折弯半径与固定孔位，适配不同厚度的金属板材与屋面荷载要求。
