多向可调旋转式精密工件夹紧装置

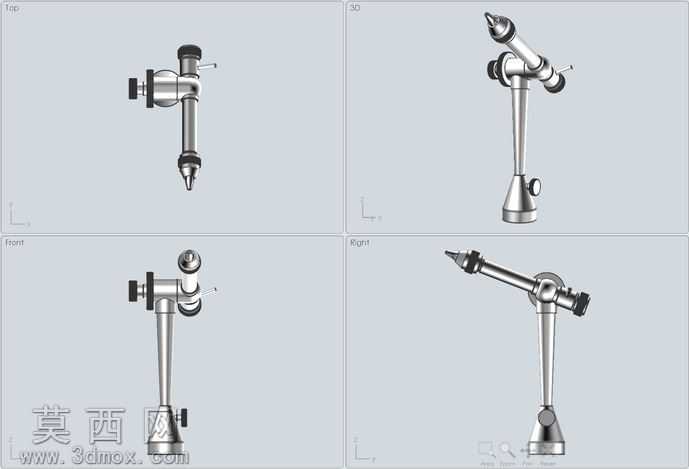

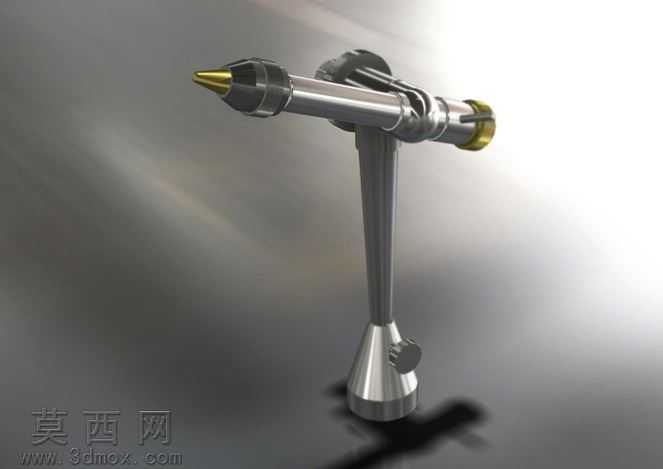

本作品为多向可调旋转式精密夹紧装置，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工的公差配合要求，对每一处装配结构都做了干涉校验，确保各活动部件可顺畅运作无卡滞。装置主体采用立式支撑结构，底部为锥形配重底座，建模时通过增加底座的实体密度参数模拟金属配重的实际质感，保证装置放置时的稳定性，避免夹持工件后出现重心偏移倾倒的问题。竖向支撑杆与横向调节臂之间采用旋钮式锁紧结构，建模时还原了锁紧旋钮的滚花纹理细节，既提升了渲染时的真实质感，也对应实际使用中增大摩擦力方便手动旋拧锁紧的功能设计。横向臂两端分别设置定位顶针结构，其中一端为固定式金色顶针，建模时为该部件赋予黄铜金属材质，调整材质的反射率与粗糙度参数，还原铜件温润的金属光泽；另一端为可伸缩调节的活动顶针，配合臂身的微调旋钮，可实现不同长度工件的适配夹持，顶针头部做了锥形收窄设计，可精准抵靠工件的定位孔位，保证夹持同轴度。装置的旋转调节结构覆盖水平回转与俯仰角度调整两个维度，所有转动副都做了限位结构设计，避免调节过程中出现部件脱落的问题。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度角投射，搭配底部补光弱化金属部件的死黑阴影，调整环境贴图的反射强度，让金属表面的反光更具层次，分别为不同部件赋予对应材质：支撑结构采用哑光镀铬金属材质，锁紧旋钮采用拉丝不锈钢材质，顶针采用抛光黄铜材质，底座采用磨砂金属材质，通过材质参数的细微差异区分不同部件的加工工艺。设计思路上围绕小型精密工件的多方位加工、检测夹持需求展开，摒弃传统夹具单一角度固定的缺陷，通过多轴可调结构让使用者在一次装夹后即可通过旋转调整工件的展示或加工角度，无需反复拆装工件，有效提升小型工件的加工、检测、演示效率，所有活动部件的阻尼参数都经过模拟调校，保证锁紧后结构稳固无晃动，调节时顺滑无卡顿，整体结构紧凑无冗余设计，兼顾实用性与工业设计美感。
