嵌入式金属通风炉排结构设计

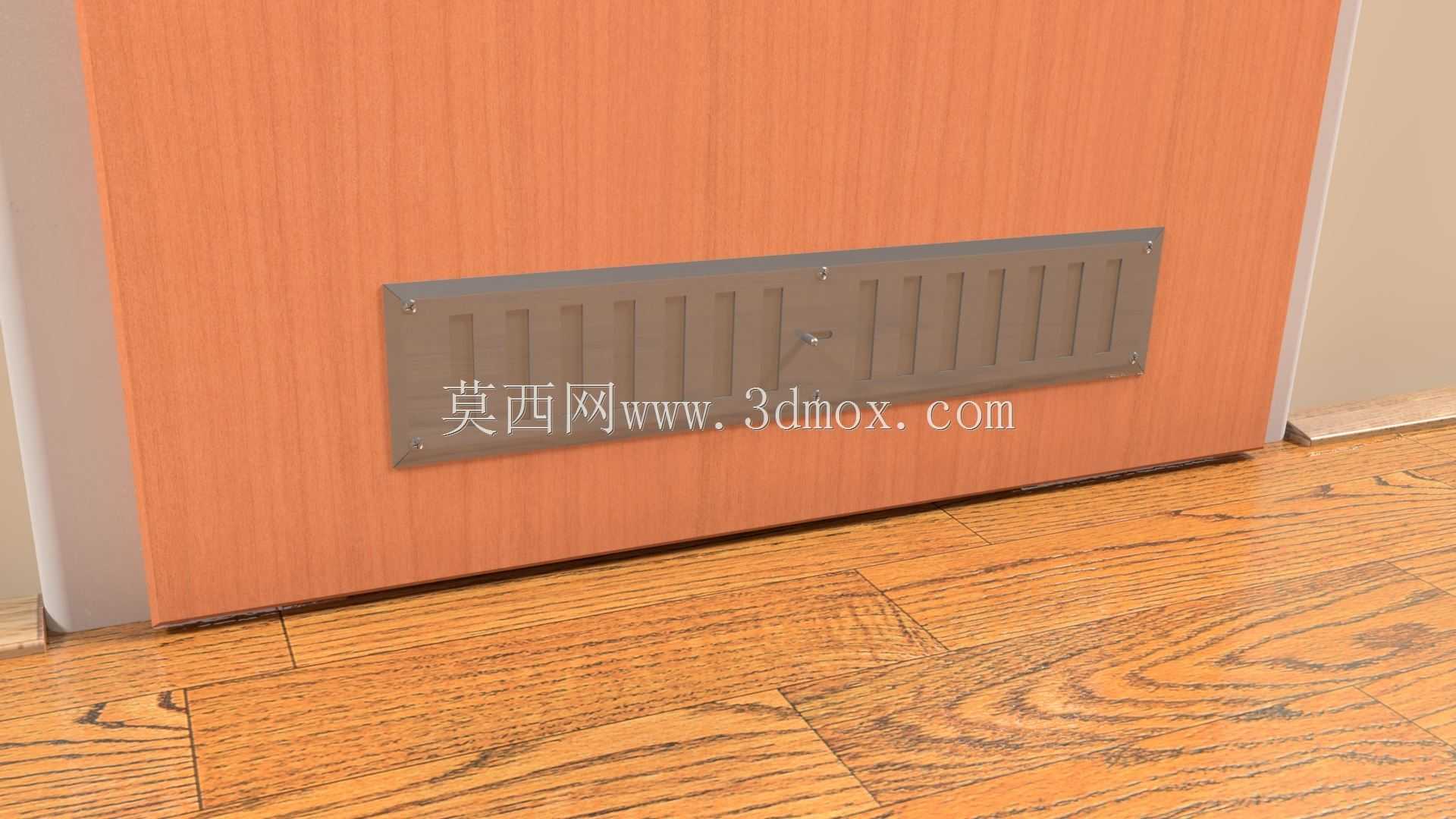

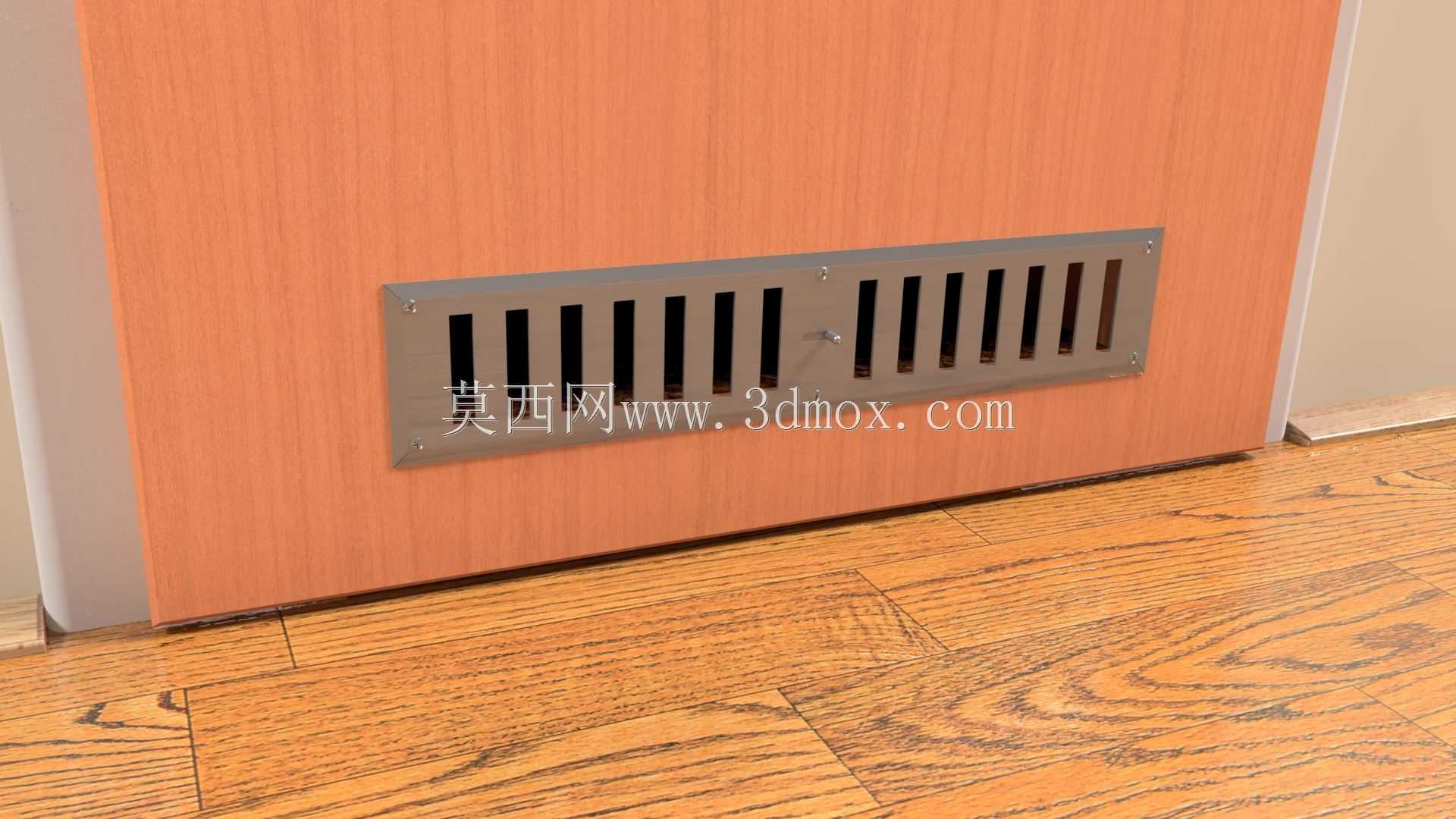

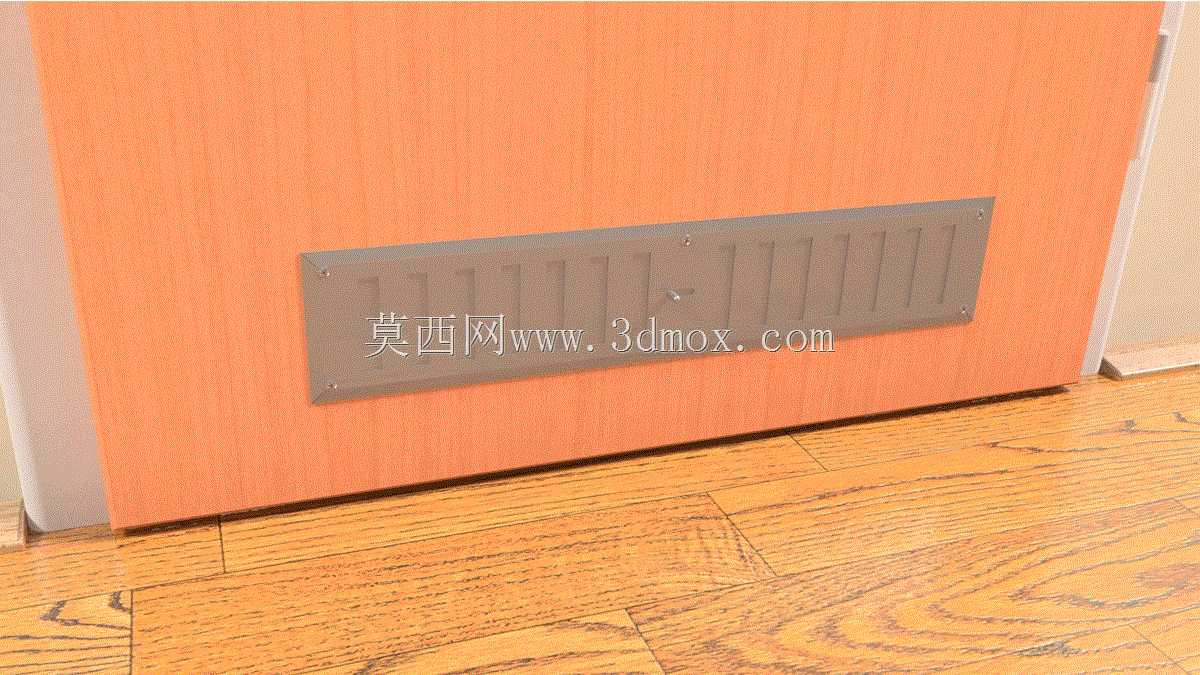

该通风炉排主要用于柜体、设备舱门或木质围护结构的低位通风散热场景，在需要平衡内外气压、排出积热同时阻挡大尺寸异物进入的工况中使用。构件整体采用薄金属板材加工，表面做哑光金属处理，长条形轮廓适配常规门板下部的预留开孔，安装后与板面贴合，不会突出过多影响通行或周边部件开合。

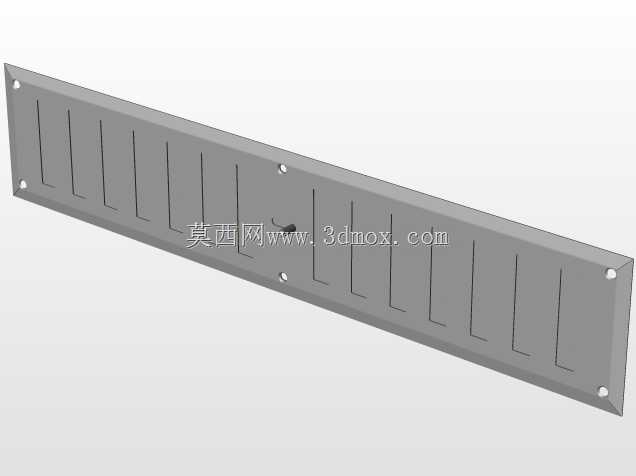

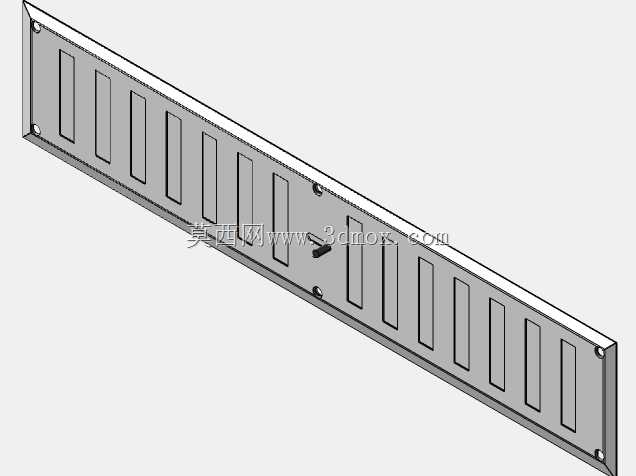

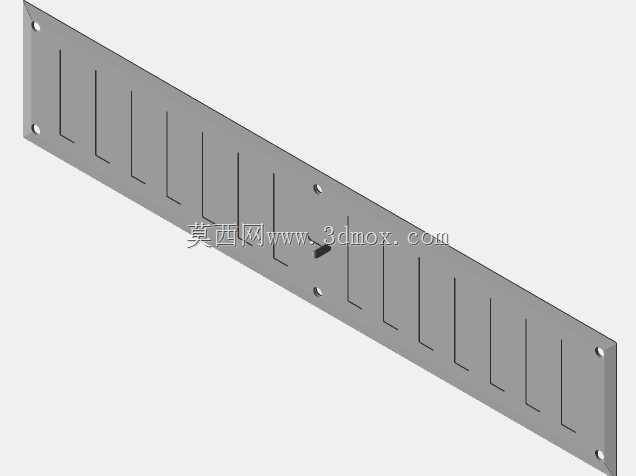

从结构上看，炉排面板均匀排布多组竖向通风格栅，格栅间隙经过控制，既能保证空气流通截面积，又可避免鼠虫或较大碎屑直接进入舱内。面板四周预留沉头安装孔，固定后螺钉头沉入板面，保持外观平整，也减少剐蹭风险。背部带有适配边框，安装时可嵌入预制槽位，配合密封胶条或压条即可完成固定，对不同厚度的门板、板材都有较好的适配余量。

设计过程中优先考虑了通风效率与结构刚度的平衡。薄板若直接开大孔容易在受力后变形，因此采用连续格栅加整体围边的形式，在不显著增加材料厚度的前提下提升面板抗弯折能力。格栅边缘做折边处理，一方面增强单条筋位的强度，另一方面避免锐边直接外露，降低安装和维护时的划伤概率。外形长宽比例与常见设备门、橱柜下部空间相匹配，安装边界需在门板上开出对应矩形沉孔，孔位周边保留足够的螺钉固定边距；若用于有保温或隔音要求的舱体，还可在背部叠加滤网或阻火层，炉排本身的压紧结构可提供固定支撑。

在实际选型中，这类炉排常布置在发热设备下部，利用热空气上升、冷空气从低位补入的自然对流路径，改善舱内散热条件。相比塑料通风件，金属材质在耐高温、抗老化和抗冲击方面更稳定，适合靠近热源或使用环境较复杂的场合。建模时需重点控制格栅间距、折边角度和安装孔的位置度，确保批量加工后互换性良好；同时面板平面度要控制在合理范围内，避免安装后与门板之间出现不均匀缝隙。
