户外砖石烧烤炉多视角结构设计

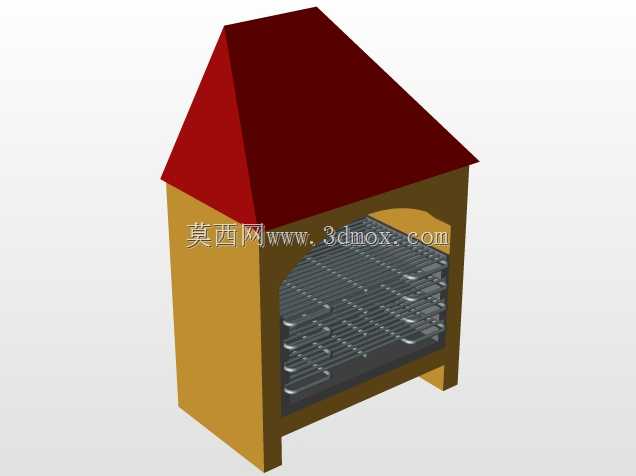

该模型围绕庭院、露台、营地等户外烹饪场景展开，核心用途是在开放或半遮蔽环境中完成炭火烧烤、保温及食物暂存。炉体采用砖石砌筑思路，主体由下部支撑墙体、中部燃烧腔、顶部排烟罩三部分构成，整体重心落在下部矩形基座上，适合直接放置于硬化地面，不需要额外预埋连接件。

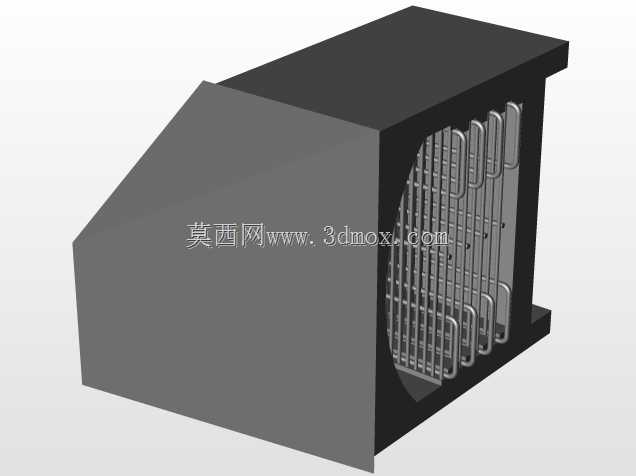

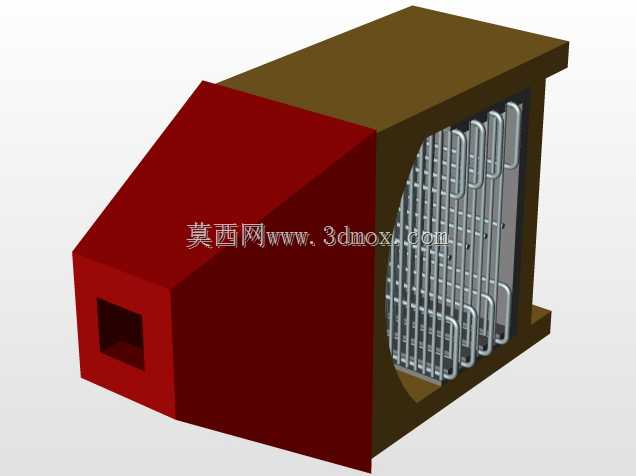

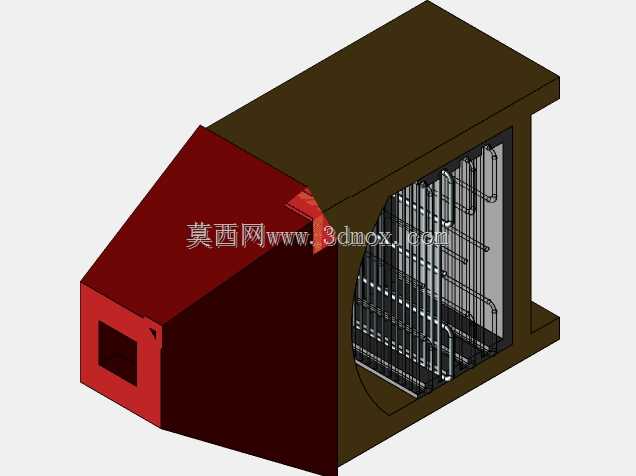

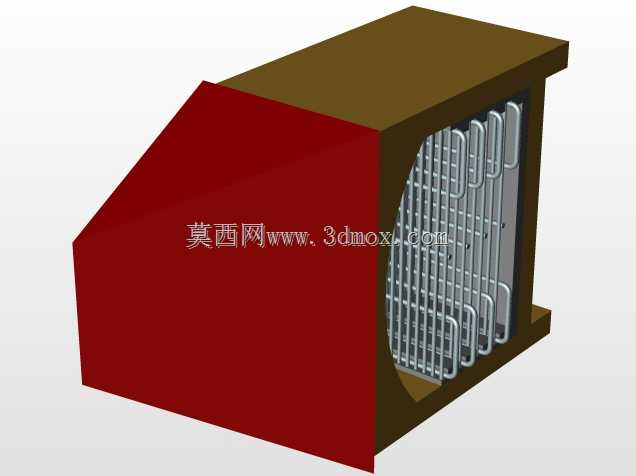

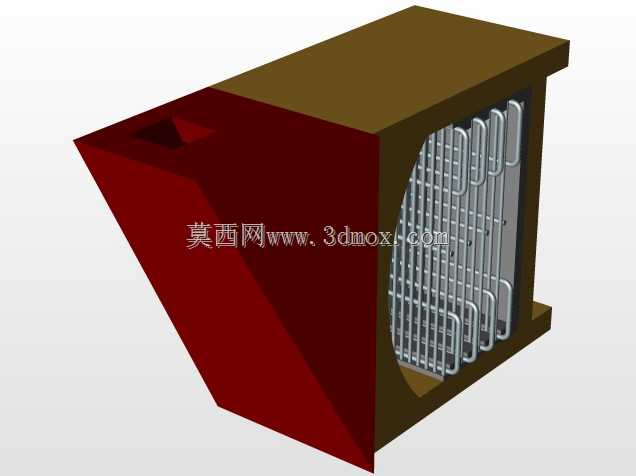

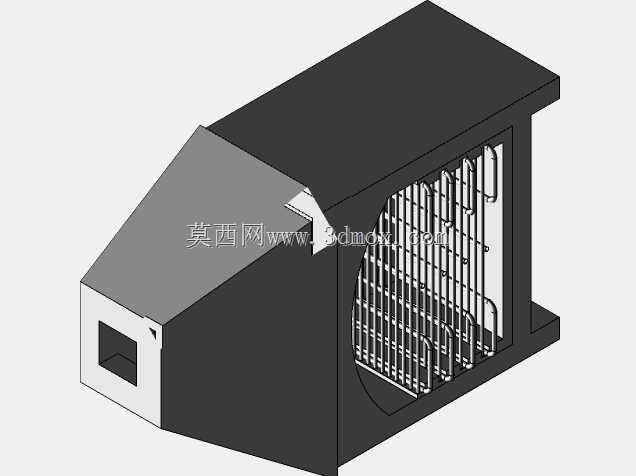

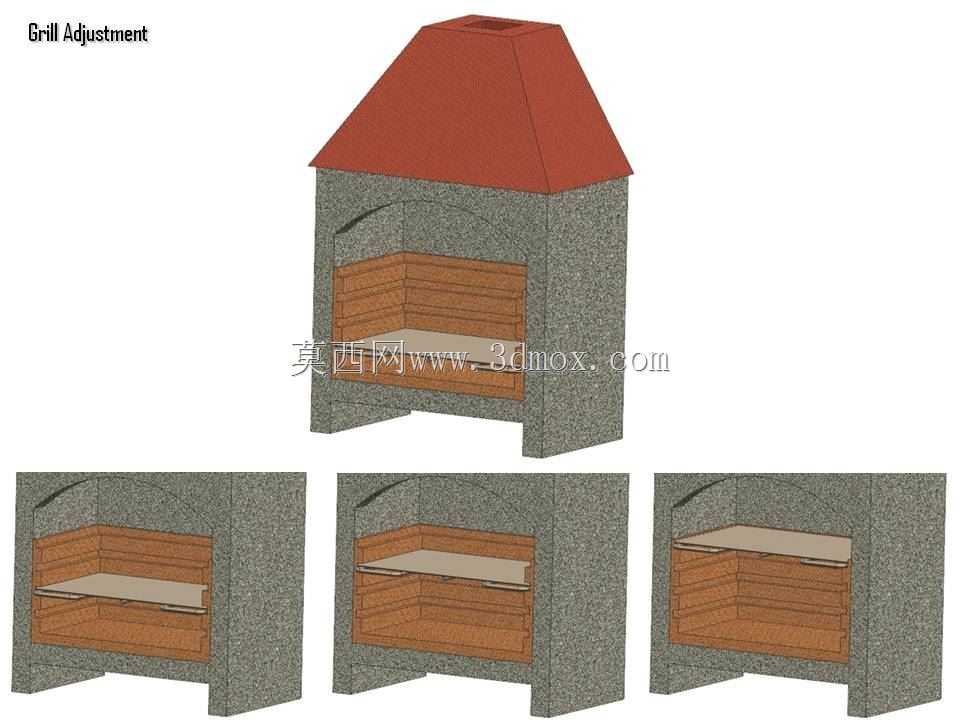

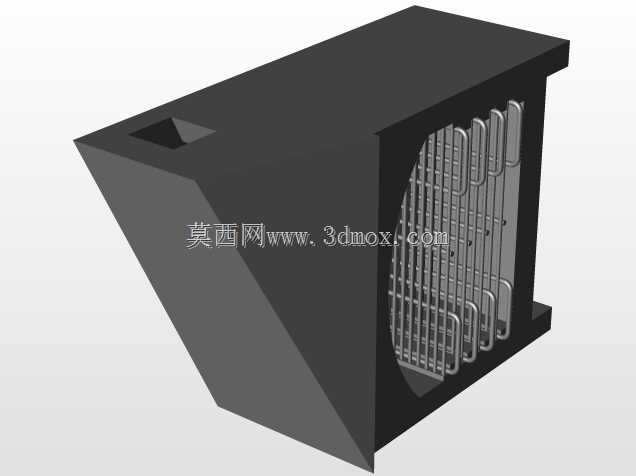

从结构边界看，炉体下部为左右两道竖向承重墙，中间留出操作与落灰空间；中部燃烧腔设置多层承托面，底层可用于积灰或放置引火物料，中层为焊接钢筋格栅，承担炭火承载与食材烤制功能，格栅间距兼顾通风与防漏炭需求。顶部坡形罩体覆盖燃烧腔上方，形成收束式排烟通道，烟气可从罩顶预留开口集中排出，减少侧向散烟对操作人员的影响。

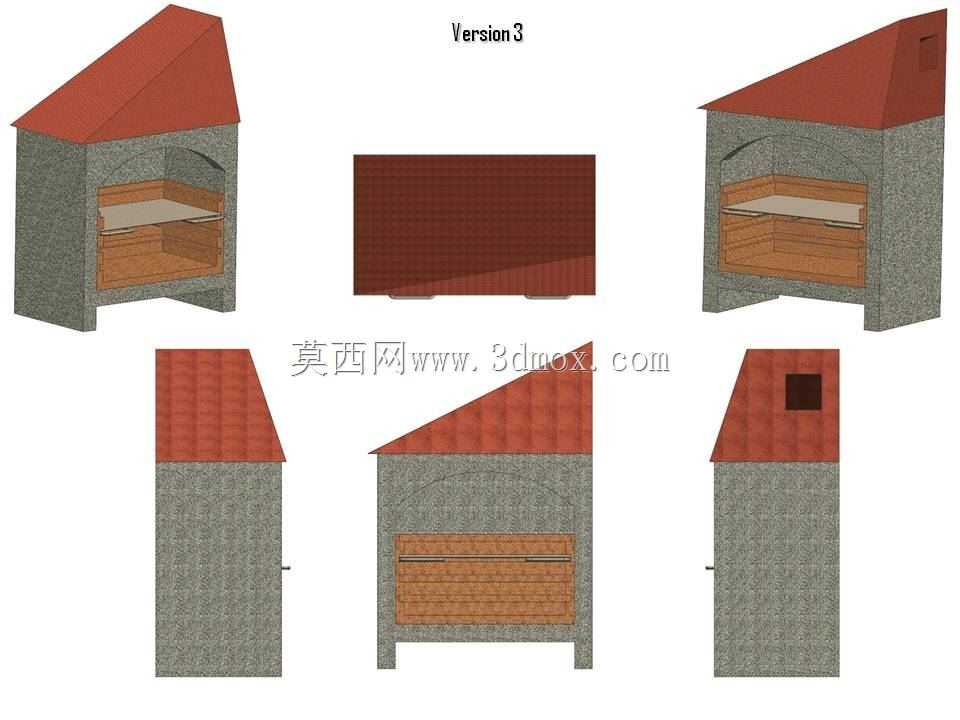

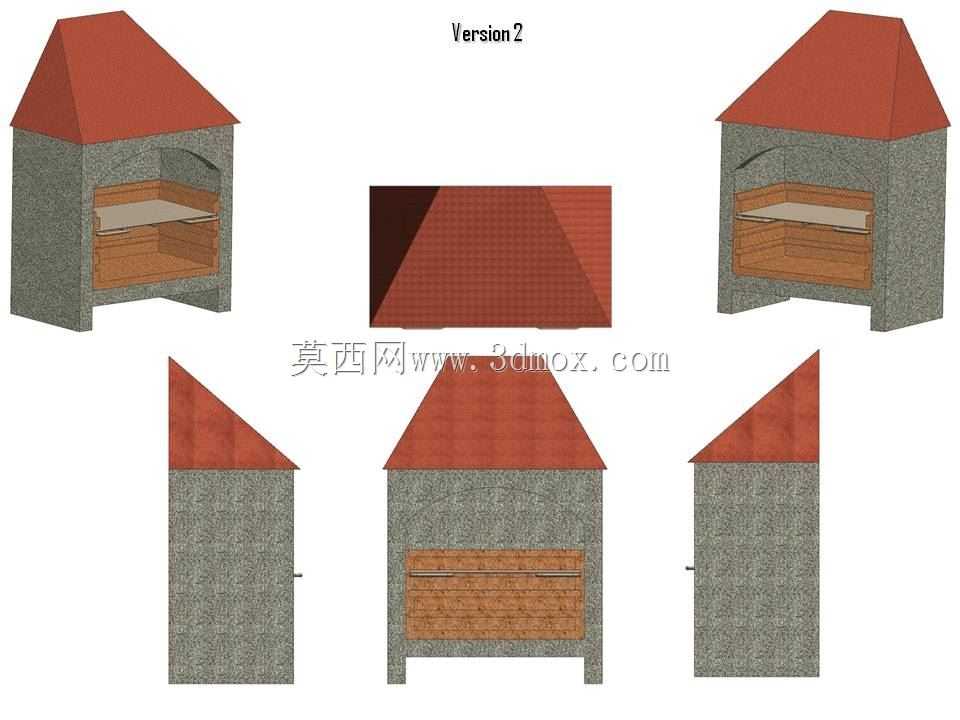

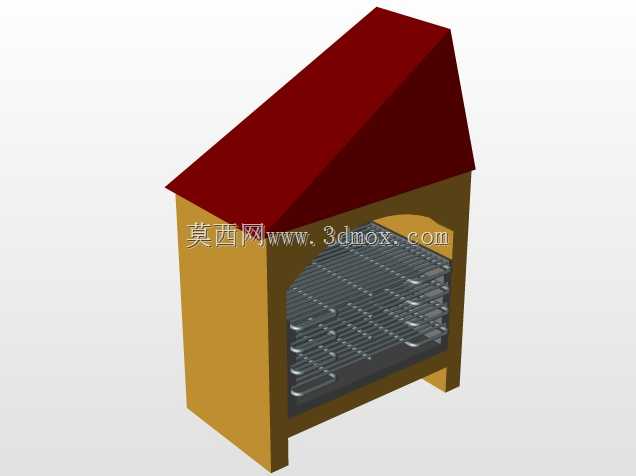

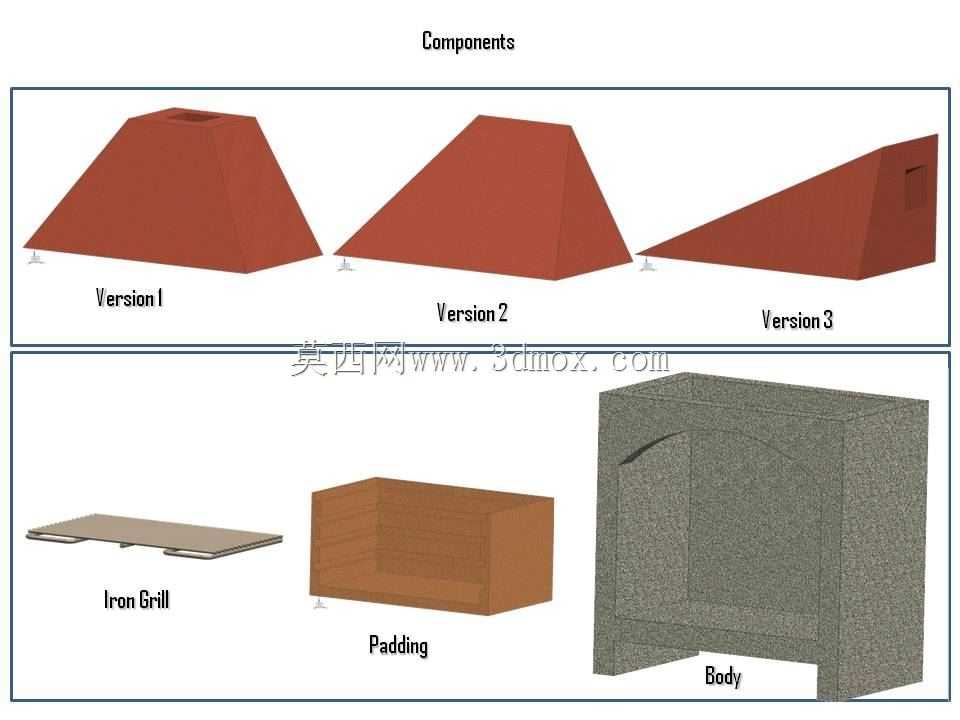

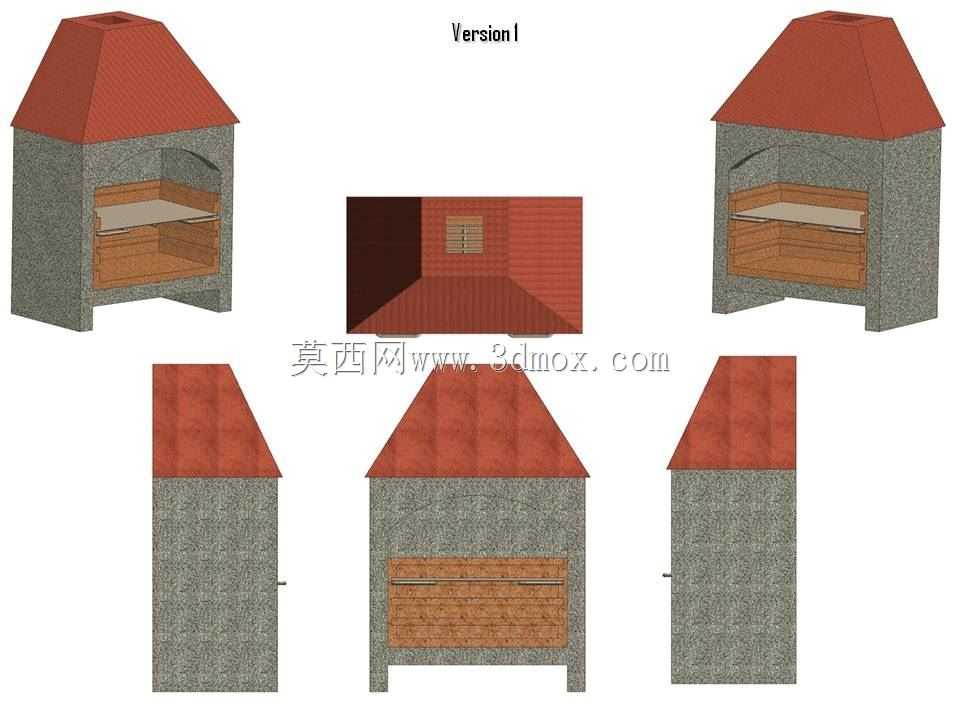

设计过程中优先考虑砖石材料的施工可行性。墙体外形保持规则矩形，减少异形砌筑量；顶部罩体采用坡屋面形式，既利于雨水排走，也能在户外长期使用时降低积水渗入风险。模型中呈现了三种屋顶差异方案，最终统一为简洁坡顶结构，目的是在保证排烟与遮护效果的同时，控制砌筑难度和材料裁切种类。

功能分区上，前部拱形开口用于取放食材与添加木炭，开口高度满足常规烤夹操作空间；内腔深度可容纳标准烤网与适量木炭，侧壁厚度按砖石隔热需求预留，降低外壁高温灼伤风险。炉体后侧及侧面保持封闭，能够形成一定拔风效果，使空气从下部进风区域进入，穿过格栅后携带烟气向上排出。

建模时需重点控制墙体与格栅的装配关系：钢筋格栅应搭设在墙体预留凸台或预埋支撑件上，不能直接悬空；顶部罩体与下部墙体交接处需保证闭合，避免烟气从接缝处外泄。若进入实际加工或砌筑阶段，基座底面应保持平整，地面需具备足够承载能力；炉体周边应预留操作距离，前部不宜紧贴易燃设施，侧面与后部也应留出通风和维护空间。整体结构没有复杂运动机构，重点在于材料分区、热工作区域划分以及户外安装边界的清晰表达。
