异形张拉膜景观休憩构筑物结构设计

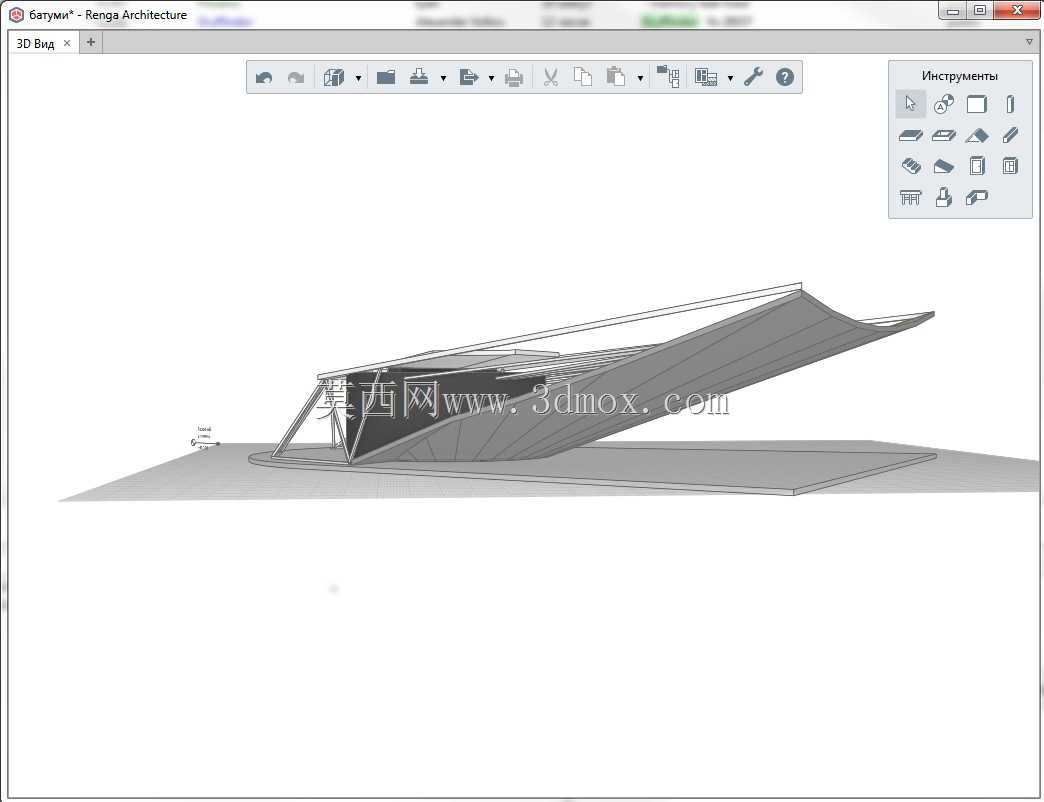

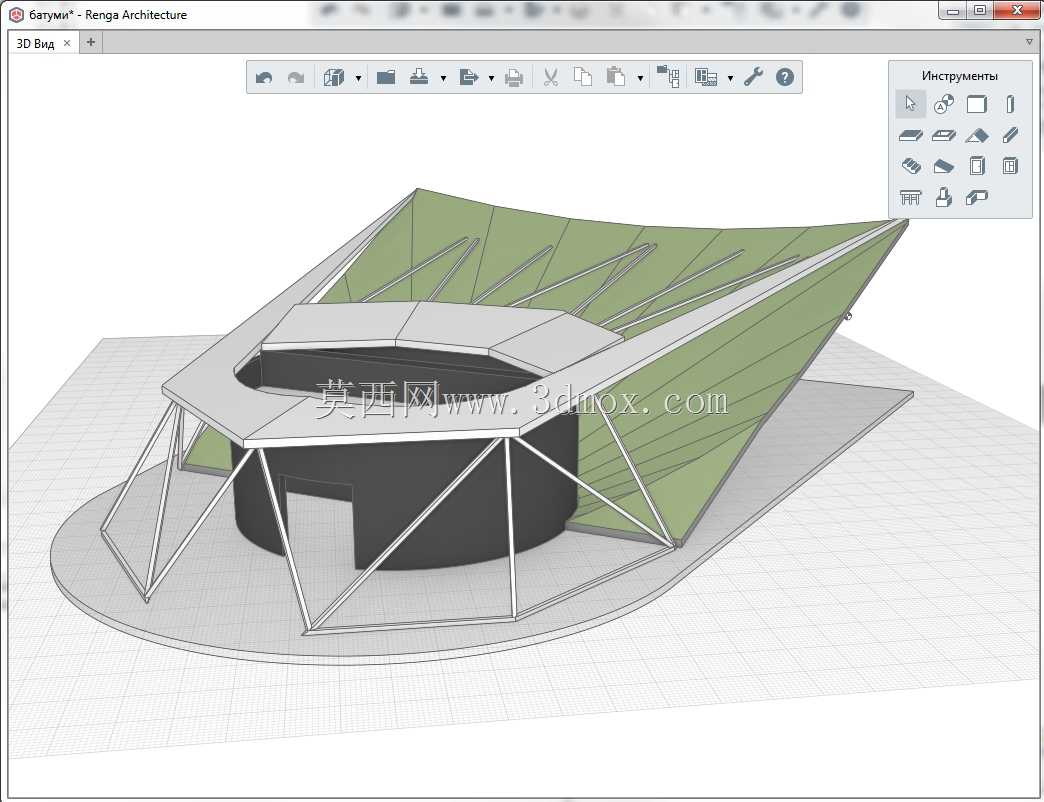

该异形张拉膜景观构筑物的结构设计，核心围绕城市公共空间的休憩与景观标识双重需求展开，整体采用中心筒体加外围斜向支撑的组合受力体系，中心筒体为主要竖向承重构件，承担上部膜结构传递的竖向荷载与部分水平风荷载，筒体底部设置环形落地基础接触面，可直接适配硬质铺装场地的预埋锚栓安装，无需额外大范围开挖地基，对既有广场、公园步道的场地破坏极小。外围斜向钢结构支撑从中心筒体中上部向外发散延伸，末端落于底部环形基座边缘，形成稳定的三角受力单元，既抵消膜面张拉产生的向内拉力，也可抵御不同方向的侧向风荷载，支撑构件采用矩形截面型材，节点处采用铰接设计，可在安装时微调支撑角度，适配膜材张拉过程中的形变补偿需求。上部膜结构采用双曲面异形造型，膜面边缘通过铝合金夹具与钢结构支撑的上弦构件固定，膜面预设的张拉余量可在安装完成后逐步张紧，最终形成平整且具备自洁坡度的曲面形态，雨水可顺着膜面自然滑落至外围场地排水系统，不会在膜面形成积水兜挂。中心筒体内部预留了设备安装空腔，可集成照明线路、广播设备或小型便民服务终端，筒体侧面开设的出入口可作为设备检修通道，也可根据场地需求改造为小型售卖亭或问询服务点。整体构筑物的安装边界控制在直径八米的圆形范围内，最高点距地面约四点五米，不会对周边行人的视线造成过度遮挡，同时异形曲面的造型具备较强的视觉辨识度，可作为社区广场、产业园区入口、滨水步道的节点景观使用。建模过程中优先完成了钢结构骨架的参数化定位，再基于骨架边界生成膜面曲面，所有构件的连接节点均按照实际加工逻辑拆分，可直接导出构件加工图用于预制生产，现场仅需完成基础锚栓定位、构件拼接与膜材张拉三个主要工序，施工周期远短于传统混凝土景观亭，且后期膜材出现磨损时可单独更换，维护成本更低。
