集成管线布局的小型一体化泵站建筑结构

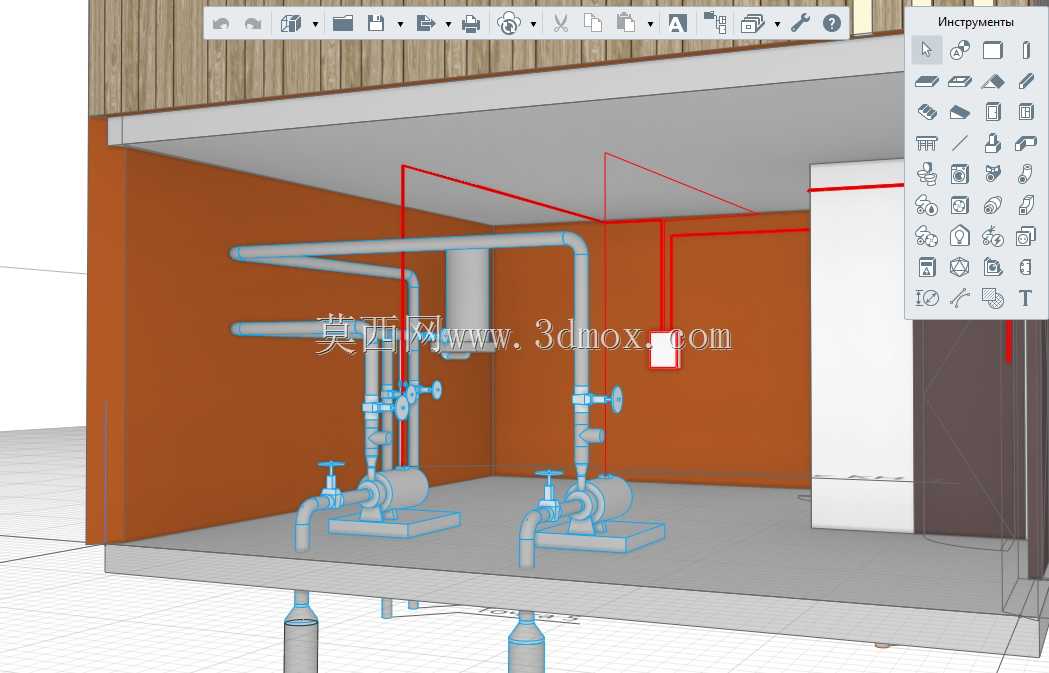

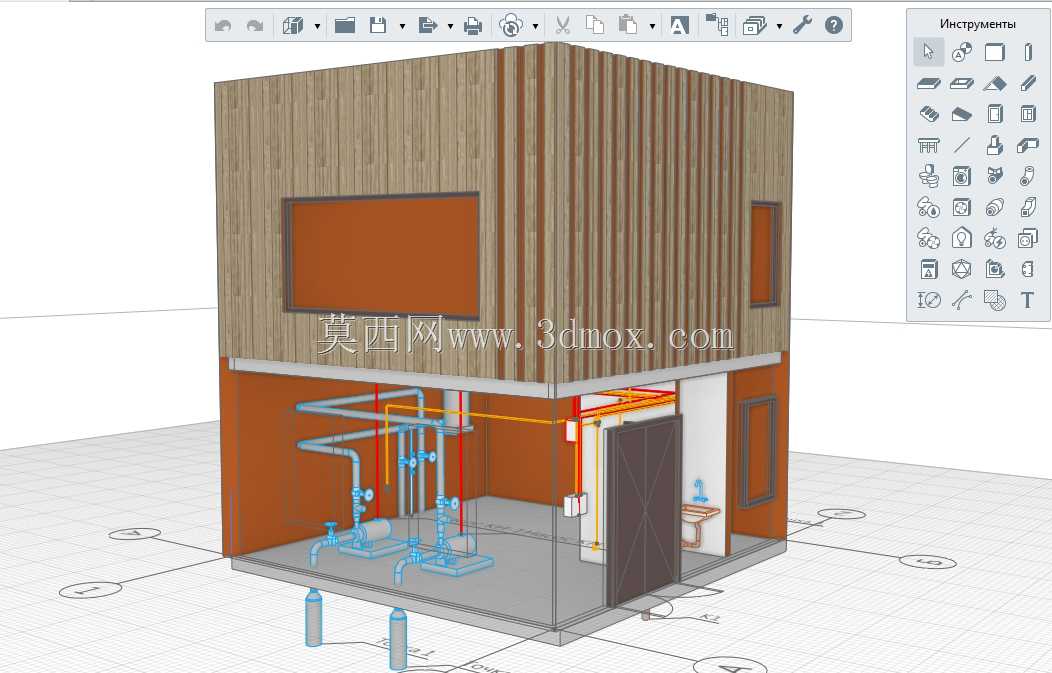

　　这套三维结构完整还原了小型一体化地面泵站的建筑本体与内部管线排布逻辑，在市政末端供水、小型园区给排水、村镇集中供水增压这类场景中，这类集成式泵站的应用占比正在逐年提升，相比传统地下式泵站，地面式集成结构的后期运维难度更低，巡检人员无需进入密闭地下空间即可完成绝大多数设备点检工作，大幅降低有限空间作业的安全风险。从结构拆分来看，整个泵站采用上下分层的布局逻辑，下层为设备安装与管线作业区，上层为电气控制与附属功能区，外墙采用竖向条纹的围护板材搭配局部橙色饰面，既兼顾户外使用的耐候性需求，也能通过色彩区分功能区域，避免非运维人员误闯设备操作区。内部管线设计上，蓝色管路对应给排水工艺管道，红色管路对应消防或压力输送管线，橙色线路为电气布线，

　　所有管线沿墙体与地面预留的安装支墩排布，转弯处全部采用标准弯头衔接，管道支架的间距完全符合给排水管道安装规范要求，避免长期运行出现管道挠度变形引发的渗漏问题。设计阶段优先考虑了安装边界的适配性，整个泵站的占地尺寸控制在小型模块化建筑的常规范围内，底部预留的进出管接口位置统一对齐室外管网的常规埋设高度，现场安装时仅需完成室外管线对接与电源接入即可投入使用，无需额外进行大规模的土建改造。设备区的入口采用外开式密闭门，门体尺寸满足常规阀门、小型水泵的整体更换进出需求，内部预留的操作通道宽度足够运维人员携带工具完成阀门启闭、仪表读数、设备检修等常规操作，不会出现管线挤占操作空间的问题。上层区域的开窗位置兼顾了自然采光与设备防护需求，

　　避免阳光直射电气柜加速元件老化，同时也能在日常巡检时通过自然光观察上层区域的设备状态，减少照明能耗。管线排布过程中特意将电气线路与工艺管道保持规范要求的安全间距，避免管道结露滴水引发电气短路风险，所有穿楼板的管线位置都预留了防水套管的安装位，土建施工时可直接预埋套管，减少后期开孔做防水的工作量。从结构受力角度，整个建筑的底部采用整体式混凝土基础承台，所有设备的安装支脚位置都对应承台的受力加强区，满负荷运行时水泵产生的振动可以通过承台均匀传导至地基，不会出现局部沉降导致的管线错位问题。外墙围护板材的选型考虑了户外使用的抗风、防雨、保温需求，在北方低温区域使用时，仅需在夹层增加保温层即可避免冬季管道冻堵，无需额外搭建外部保温围护结构。

　　内部的管道支吊架全部采用膨胀螺栓与墙体、地面结构固定，支架与管道接触位置加装橡胶减震垫，降低水泵运行时的振动沿管线传递产生的结构传声，避免泵站运行对周边建筑产生噪音影响。电气控制区的布局预留了PLC柜、仪表柜的安装位置，布线桥架沿墙体顶部排布，强弱电线路分槽敷设，避免信号干扰影响压力、液位等仪表的检测精度。整个模型的结构拆分完全贴合实际施工的工序逻辑，从基础施工、主体结构搭建、管线安装到设备就位的全流程都能在模型中找到对应的结构参考，设计人员可以直接基于该模型调整管线口径、设备选型，适配不同供水规模、不同扬程需求的项目场景，无需从零开始搭建建筑与管线框架，大幅缩短前期方案设计的周期。
