弧形曲面多层悬挑住宅建筑结构设计

　　做建筑结构三维建模快八年，经手的住宅类项目里，这种带连续曲面悬挑的弧形楼栋，最考验结构边界的把控精度。先从落地场景说，这类造型的建筑大多用在城市滨江、临湖的景观住宅地块，或者文旅项目里的低层公寓组团，核心是靠曲面轮廓消解传统板楼的生硬棱角，让每户的观景面都能顺着弧面错开，避免相邻住户的视线干扰，同时外立面的曲线光影变化，能在不同日照角度下形成错落的明暗层次，比常规直角楼栋的视觉辨识度高很多。

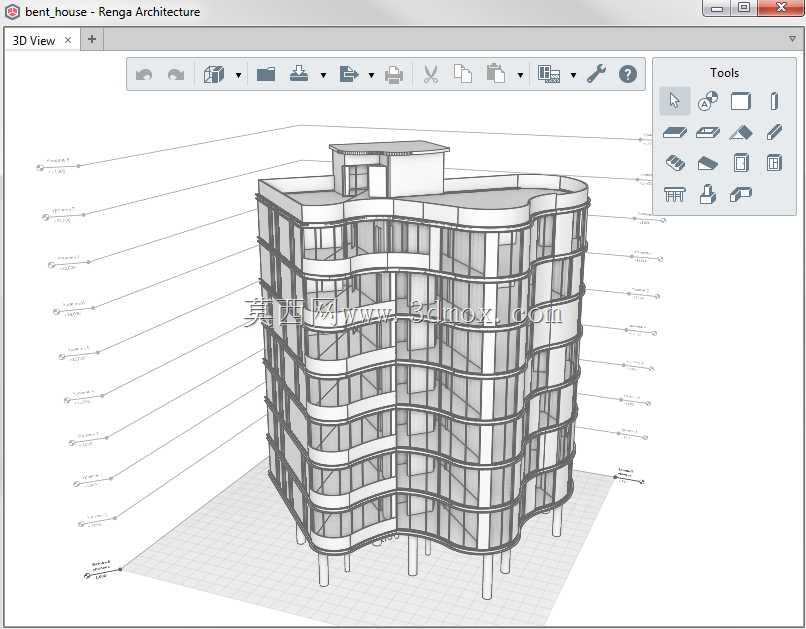

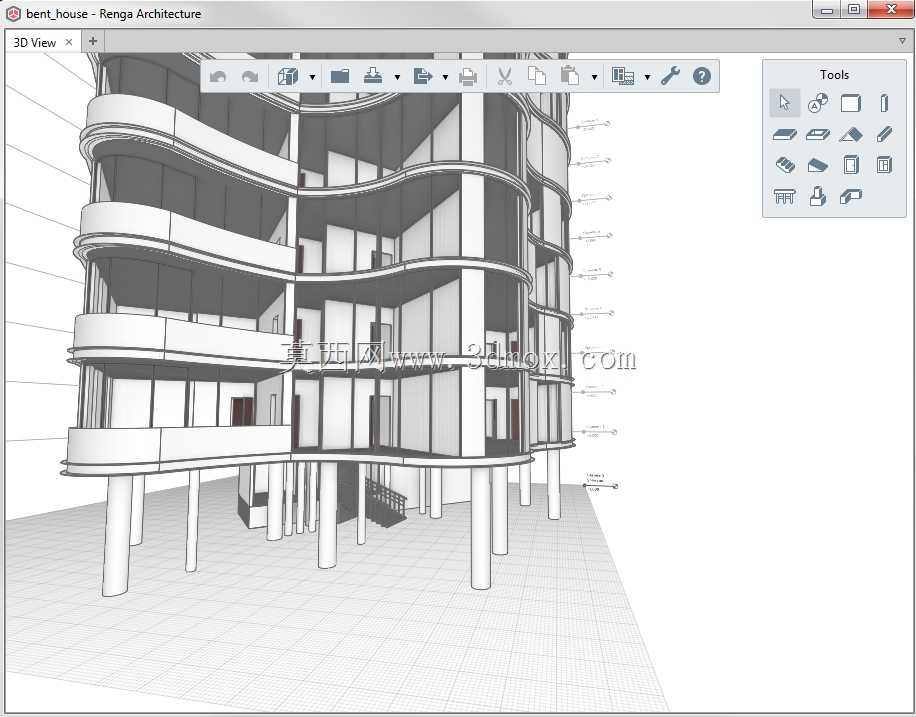

　　从结构设计逻辑看，这个模型的核心受力体系是底层架空的立柱支撑，没有做传统的落地剪力墙，底层完全留空的设计，一方面是把地面层还给公共空间，可以做社区步道、休闲区或者景观绿化，另一方面也能减少建筑对地块地表径流的阻挡，适配滨水地块的防洪排涝要求。建模的时候要特别注意悬挑部分的荷载传递路径，每层的弧形阳台、外廊的荷载，都要通过楼板内的暗梁传导到核心筒和周边的承重柱上，不能让悬挑板直接受力，我之前做类似项目的时候，一开始没算准弧面拐点处的应力集中，后期验算的时候发现悬挑端挠度超标，又重新调整了暗梁的配筋走向，顺着弧面的曲率布置受力筋，才把变形量控制在规范允许的范围内。

　　再看外形尺寸的边界控制，这类弧形楼栋的曲率半径不能太小，太小的话户内会出现大量不好利用的锐角空间，家具摆放都会受影响，这个模型里的弧面曲率控制得比较合理，每层的外廊宽度保持一致，不会出现某一段走廊过窄的问题，立柱的排布也是顺着弧面的径向布置，每根柱子都对准上层悬挑结构的受力点，没有出现立柱错位导致的传力路径弯折。另外底层架空的高度也留足了，不会因为层高太低让底层空间显得压抑，同时立柱的截面尺寸和悬挑长度的比例也符合结构规范，不会出现柱子过细支撑力不足，或者柱子过粗影响底层通透感的问题。

　　从功能布局上看，每层的分户墙都是顺着径向布置，保证每户的室内空间尽量方正，阳台顺着弧面外挑，既扩大了户内的使用面积，也让外立面的层次感更突出。建模的时候要注意曲面的平滑度，不能出现分段拼接的棱角，我一般做这类曲面的时候，会先画好每层的弧形轮廓线，用放样命令生成整体的曲面外皮，再往里偏移出墙体厚度，这样能保证每层的弧面曲率完全一致，不会出现上下层错位的问题。还有外廊的栏杆、阳台的栏板，也要顺着曲面的走向布置，不能用直线段拼接，不然渲染出来会有明显的折角，破坏整体的曲线流畅感。

　　实际项目应用里，这类弧形建筑的施工难度比常规直角建筑高不少，首先是模板的制作，曲面部分的模板需要专门定制，不能用常规的平模，所以建模的时候就要把每一段曲面的分割尺寸标注清楚，方便后期模板下料，还有立柱的定位，因为是顺着径向布置，每个柱子的坐标点都要精确计算，不然施工的时候容易出现立柱偏位，导致上层悬挑结构的支撑点不对，留下结构安全隐患。另外外立面的幕墙或者饰面材料，也要顺着曲面的曲率加工，建模的时候要把饰面的分缝位置提前规划好，尽量让分缝顺着弧面的走向，保证外观的整洁度。

　　还有一个容易被忽略的点，就是这类弧形建筑的风荷载计算，因为曲面的风阻系数和直角建筑不一样，不能直接套用常规矩形楼栋的风荷载参数，建模的时候要把建筑的曲面外形导入风环境模拟软件，验算不同风向角度下的建筑表面风压，特别是悬挑部分的下表面，容易出现风吸力过大的问题，要针对性地加强悬挑板的配筋和锚固长度，避免极端大风天气下出现饰面脱落或者结构变形的问题。我之前接触过一个类似的弧形住宅项目，一开始没做专项风洞模拟，后期施工图审查的时候被要求补充验算，发现悬挑端的风吸力比初始计算值大了近三成，又重新调整了结构配筋，耽误了不少工期，所以在三维建模阶段就把外形曲率、悬挑长度这些参数确定准确，能给后期的结构计算、施工落地省很多麻烦。

　　从三维建模的实操角度说，做这类模型的时候要注意图层的分类，把立柱、楼板、墙体、阳台、栏杆分别放在不同的图层里，方便后期修改调整，特别是曲面部分的参数，最好用可编辑的参数化曲线来控制，不要直接转成不可编辑的网格模型，不然后期调整曲率的时候要全部重画。还有模型的装配定位，要把底层的立柱定位坐标和上层的结构轴线严格对齐，保证传力路径在模型里就能直观体现，方便结构工程师做受力验算的时候直接提取模型参数，不用再重新核对定位。
