传统窗用窗帘杆安装结构三维设计

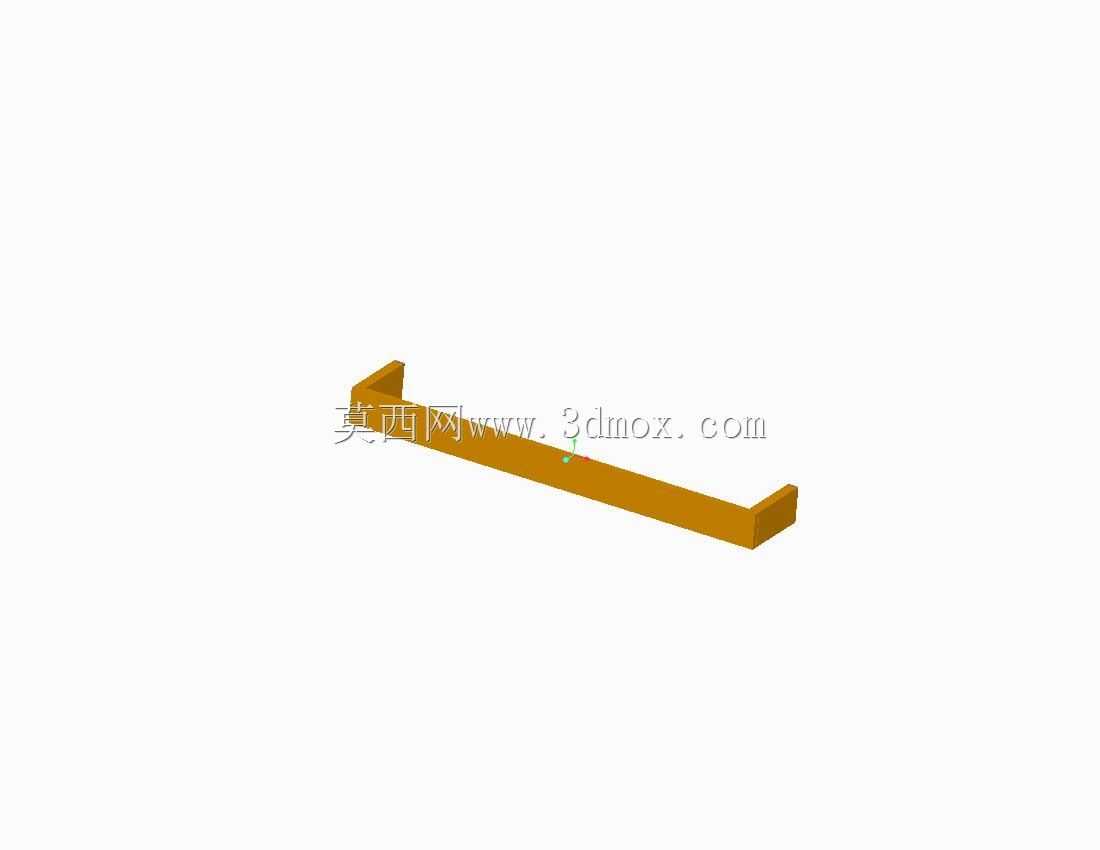

日常家装与工装的窗饰布设场景里，窗帘杆是承担帘布悬挂、开合导向的核心五金构件，这套结构的设计完全围绕不同窗洞的适配需求展开，没有冗余的复杂造型，所有尺寸都直接对应现场安装的实际边界。从结构组成来看，整套构件包含两端固定支座、三根平行承托杆体，杆体两端嵌入支座完成限位，支座通过紧固件与墙面或窗侧墙体贴合固定，整体为直杆式明装结构，不需要在吊顶内预留预埋槽位，适配毛坯后装、旧房改造等多种施工场景。

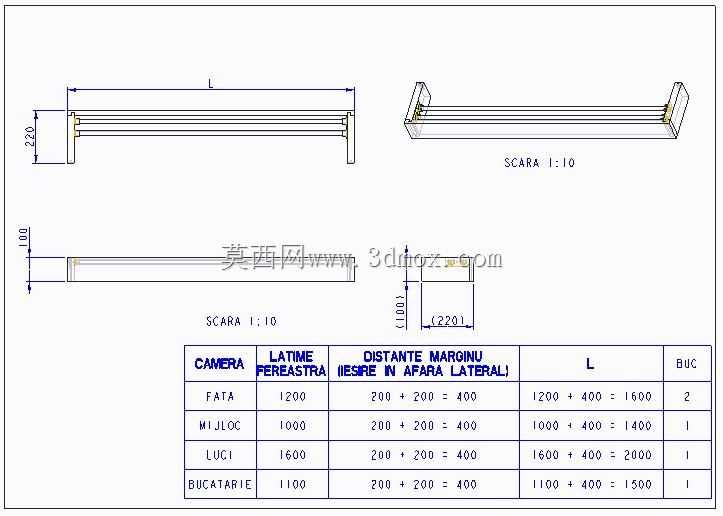

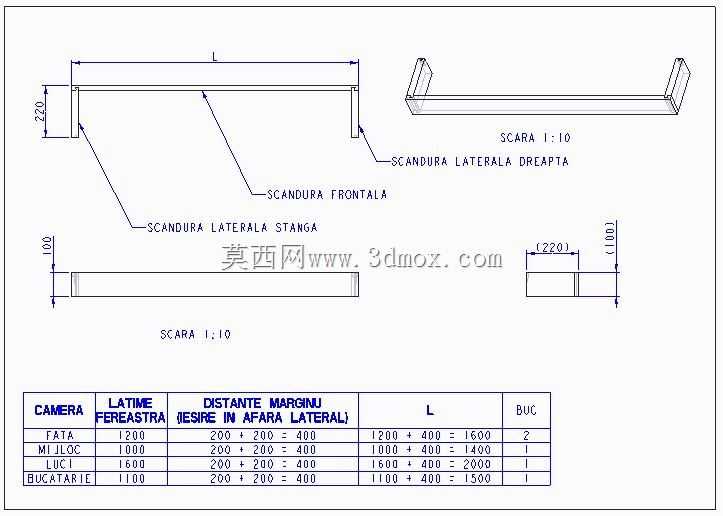

尺寸规划上，设计方针对四类不同使用区域的窗洞做了参数化适配：起居空间窗洞预留侧方余量每侧200mm，杆体总长度对应窗宽加400mm，其中1200mm窗宽对应杆长1600mm，配置2个中间支撑座；1000mm窗宽对应杆长1400mm，配置1个中间支撑座；采光窗区域1600mm窗宽对应杆长2000mm，配置1个中间支撑座；餐厨区域1100mm窗宽对应杆长1500mm，配置1个中间支撑座。杆体距离墙面的安装距离为220mm，这个尺寸既可以保证帘布悬挂后不会贴紧玻璃产生冷凝水沾湿问题，也能预留出帘布褶皱的堆叠空间，开合过程中不会与窗把手、窗台凸起件产生干涉。

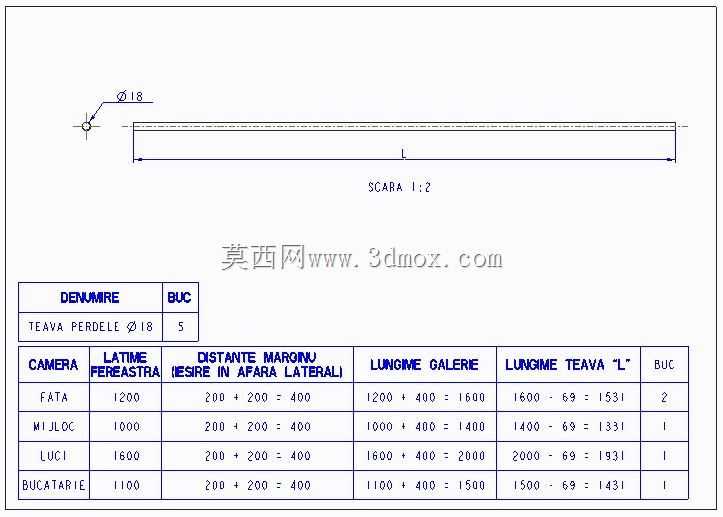

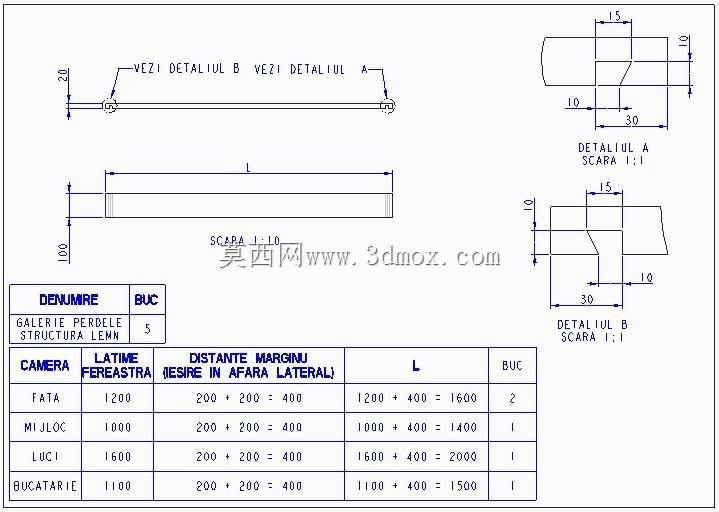

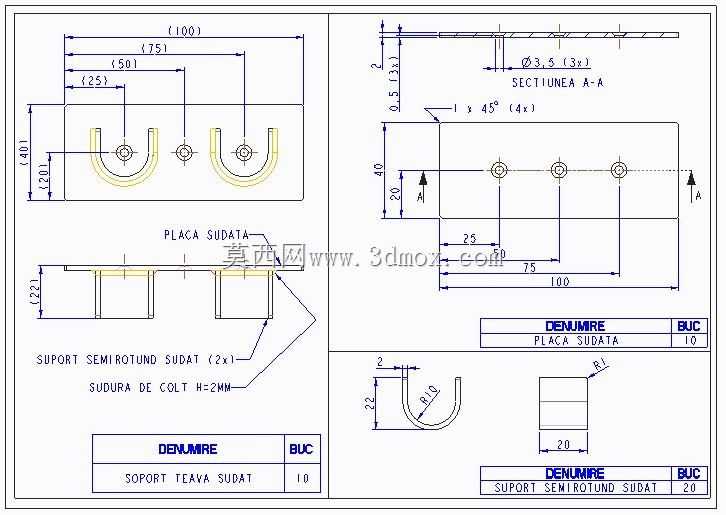

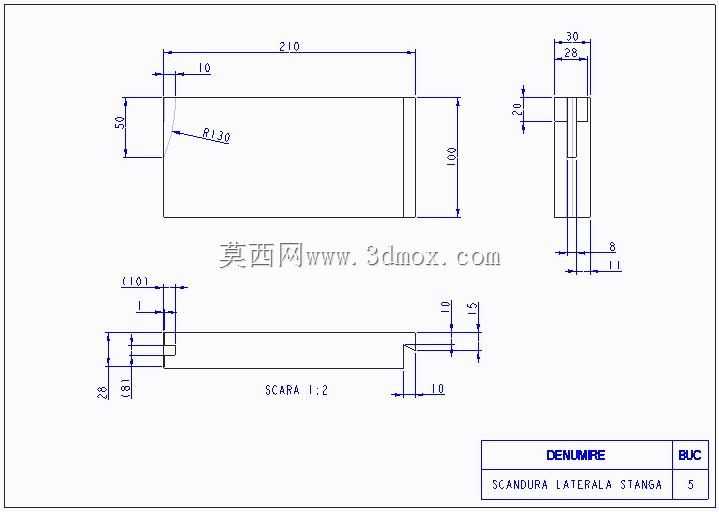

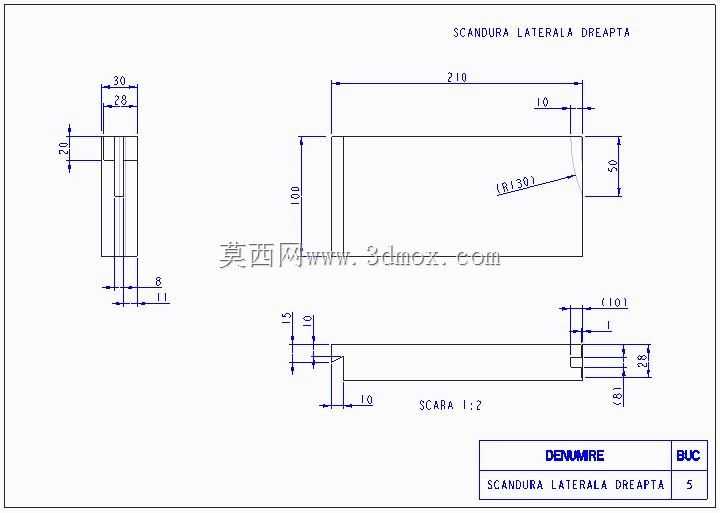

设计思路上优先考量了安装容错性，支座与杆体的配合位预留了微量调整间隙，现场施工时可以根据墙面平整度微调杆体水平度，不需要对墙体进行二次剔凿。三根平行杆的布局可以同时兼容纱帘、遮光帘、装饰帘三层布设需求，用户不需要额外加装轨道，单套构件就能完成多层窗饰的承载。杆体采用等截面型材加工，下料工艺简单，不需要定制复杂的冲压模具，批量生产时材料利用率可以达到九成以上，两端支座的造型做了切角收边处理，既可以避免安装过程中尖锐边角划伤施工人员，也能让外露的支座部分和家装风格更协调。

从实际使用的角度看，这类明装窗帘杆的维护难度远低于暗藏式轨道，后期帘布更换、杆体清洁都可以直接操作，不需要拆解吊顶装饰面。结构受力路径也非常清晰，帘布的竖向荷载通过杆体传递到两端支座与中间支撑座，再均匀分散到墙体固定点上，长跨度杆体配置的中间支撑可以完全避免长期使用后杆体中部下垂变形的问题。建模过程中所有配合位都按照实际装配公差设定，杆体与支座的插接深度、固定孔位的边距都符合五金安装的通用规范，直接导出工程图就可以指导下料与钻孔作业，不需要二次调整尺寸。
