三组件卡扣式万向接头结构设计

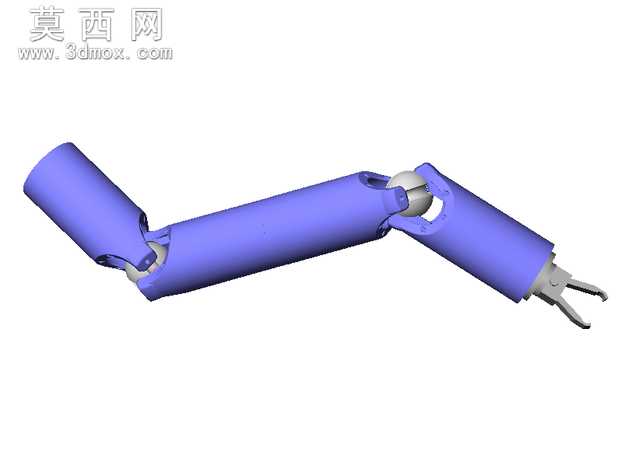

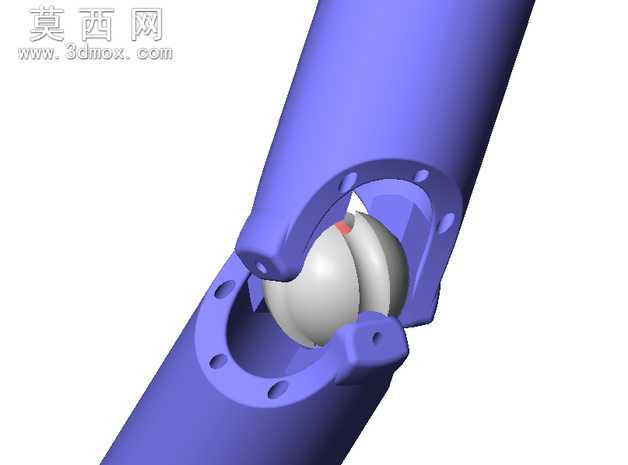

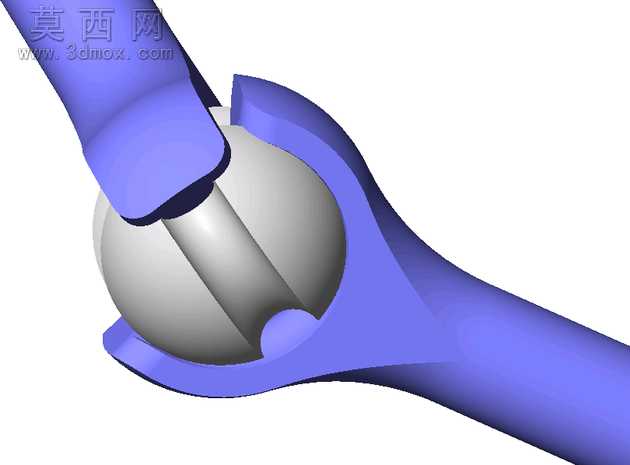

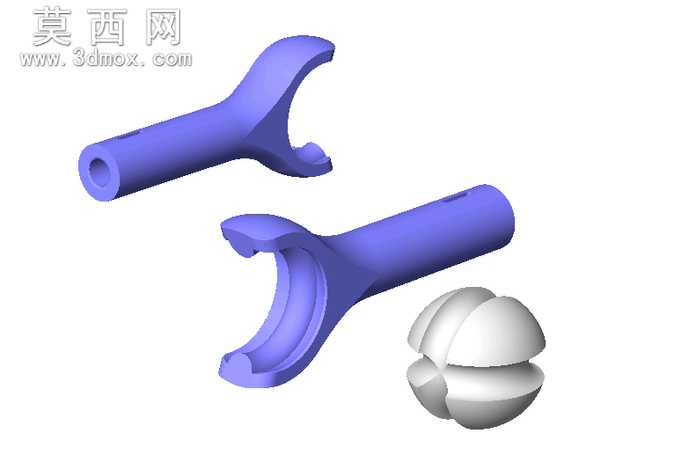

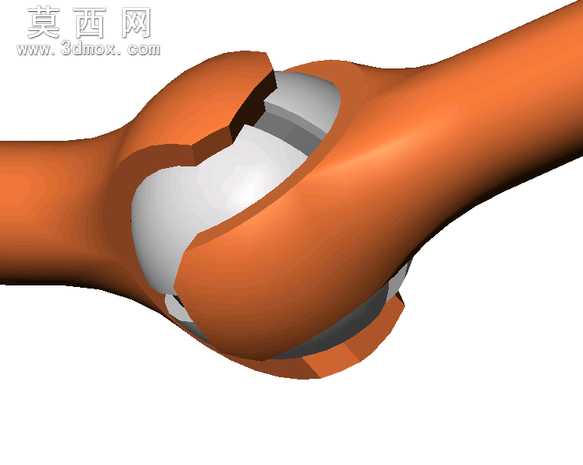

本款三组件卡扣式万向接头采用三维参数化建模完成，整体结构仅包含两个轭件与一个中间球体，零件数量精简，装配逻辑清晰，通过卡扣式结构实现球铰的限位与活动自由度保留，无需额外紧固件即可完成组装，大幅降低了零件加工与装配的成本。建模过程中首先完成中间球体的基准建模，以球心为全局坐标原点，确定两个轭件的对称基准面，针对原始设计中球槽接触面积不足的问题，对轭件的球面配合槽进行了轮廓优化，将槽的包覆角度与接触弧面进行扩大处理，有效提升了接头传动过程中的接触应力分布均匀性，避免局部应力集中导致的零件磨损过快问题。渲染阶段采用工程塑料材质模拟轭件的外观表现，为金属球体赋予哑光金属质感，通过半透明剖切视角的渲染设置，清晰展示内部球铰的配合关系与卡扣限位结构的卡合逻辑，直观呈现接头的活动范围与传动原理。该万向接头定位为低扭矩应用场景，可在多自由度机械手臂的关节运动中实现角度补偿与动力传递，卡扣式的结构设计让接头在小空间内也能完成快速装配与拆卸，优化后的球面接触面积提升了接头的负载稳定性与使用寿命，在小载荷传动、桌面级机器人手臂、轻型自动化执行机构等场景中具备良好的适配性，建模过程中保留了所有特征的参数化可编辑属性，可根据实际使用的扭矩需求、安装尺寸快速调整球体直径、轭件长度、槽面接触角度等核心参数，无需重新进行整体结构的重构，大幅提升了后续衍生设计的效率。
