翻盖式仪表电子设备防护外壳

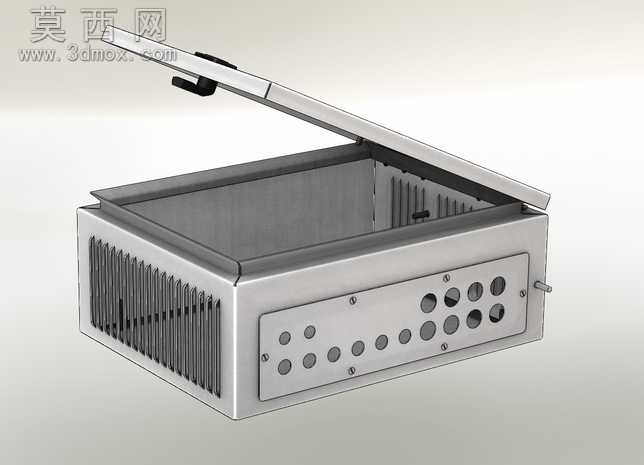

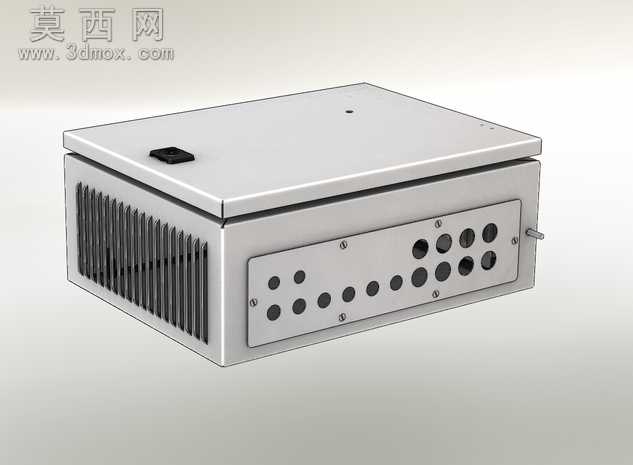

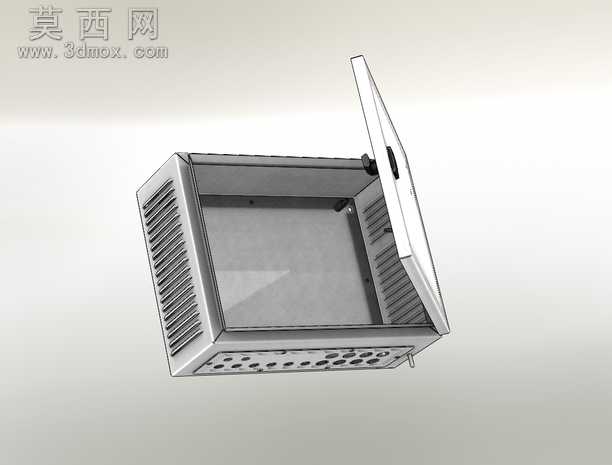

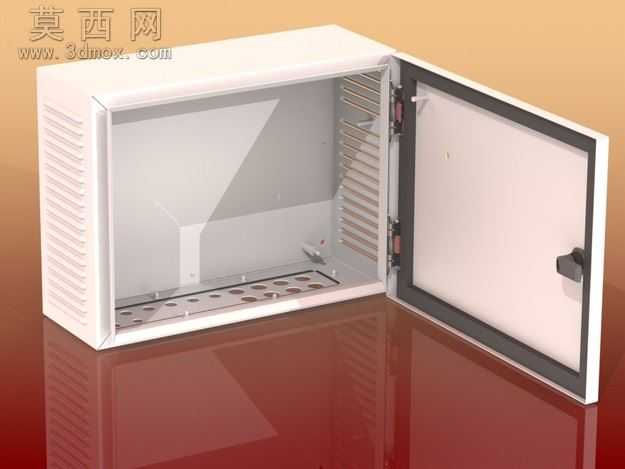

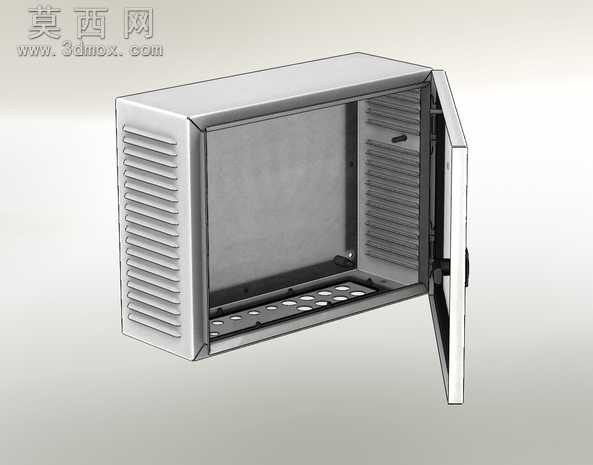

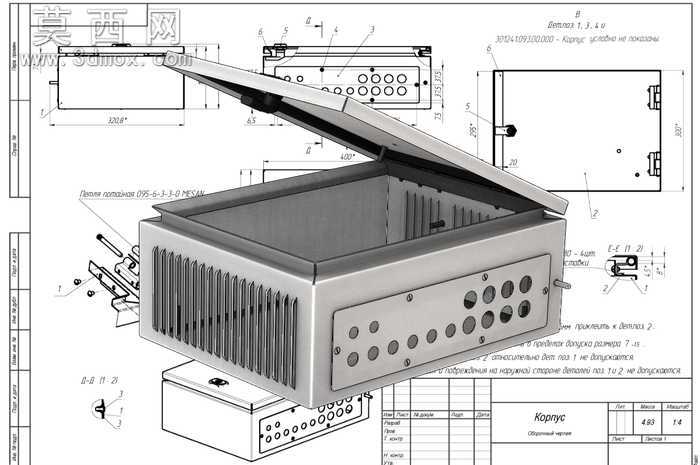

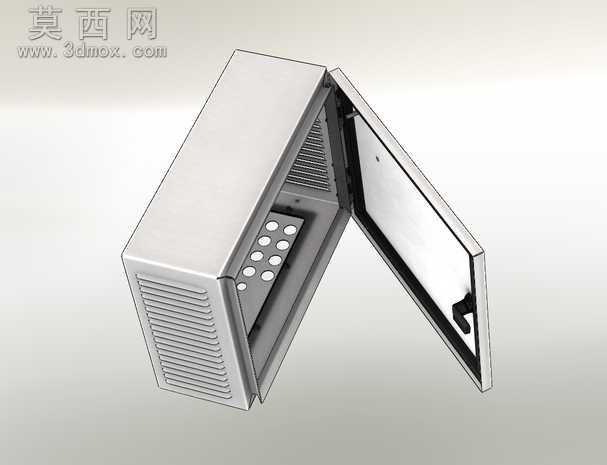

本模型为翻盖式仪表电子设备防护外壳，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循钣金加工工艺规范，对每一处折弯、开孔、翻边特征都做了工艺性校验，确保模型可直接对接生产加工流程。模型整体采用长方体基础造型，上盖与下壳体通过侧边铰接结构实现翻转开合，铰接处预留了标准转轴安装位，开合角度经过限位设计，可满足日常设备检修、内部元件拆装的操作需求，避免翻盖过度翻转造成结构损坏。下壳体两侧设计有阵列式散热通风槽，通风槽采用冲压成型工艺特征，在保证壳体结构强度的前提下，最大化提升内部电子元件工作时的散热效率，避免设备长时间运行出现积热问题。壳体正面面板预留了多组不同孔径的圆形安装孔位，可适配各类仪表显示模块、调节旋钮、信号接口的安装需求，孔位排布遵循人机操作逻辑，常用操作接口集中布置在面板易操作区域，提升设备使用便捷性。壳体内部设计有纵向排布的安装卡槽，可直接固定PCB电路板、电源模块等电子元件，卡槽位置与面板开孔精准对位，减少内部线束排布的冗余长度，优化设备内部走线布局。模型渲染阶段采用哑光金属材质模拟钣金喷塑后的表面质感，对边角处做了轻微圆角处理，避免锐边造成安装划伤，同时还原了钣金件的接缝、螺丝安装孔等细节特征，整体视觉效果贴近实际量产产品。设计过程中充分考虑了外壳的防护性能，上下盖闭合处设计有搭接止口，可有效阻挡灰尘、溅水进入壳体内部，适配工业场景下的仪表设备使用需求，兼顾结构实用性与加工经济性，可直接作为同类仪表设备外壳设计的参考模板，也可根据实际元件尺寸调整参数快速衍生适配方案。
