多规格可调式L型壁挂安装支架

这类L型壁挂支架在工业现场的应用覆盖极广，从车间电气柜侧边的传感器安装、设备旁的小型操作盒固定，到生产线工位的扫码枪、照明灯具、气动元件托架，都能见到这类结构件的身影。它的核心作用是在垂直墙面与水平承载面之间形成刚性过渡，把待安装部件的载荷可靠传递到墙面基体上，同时省去现场切割、弯折板材的工序，直接通过紧固件完成装配。

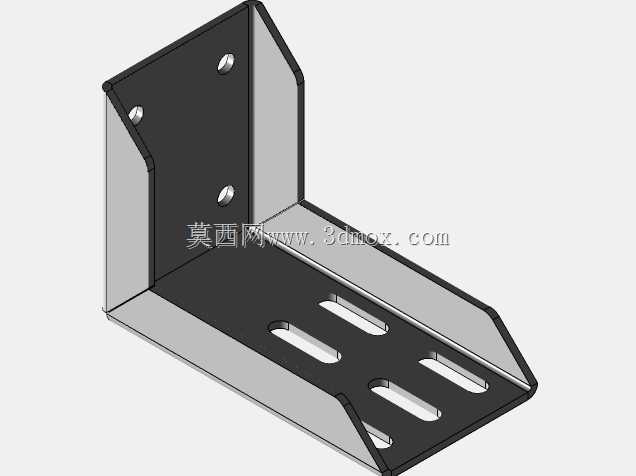

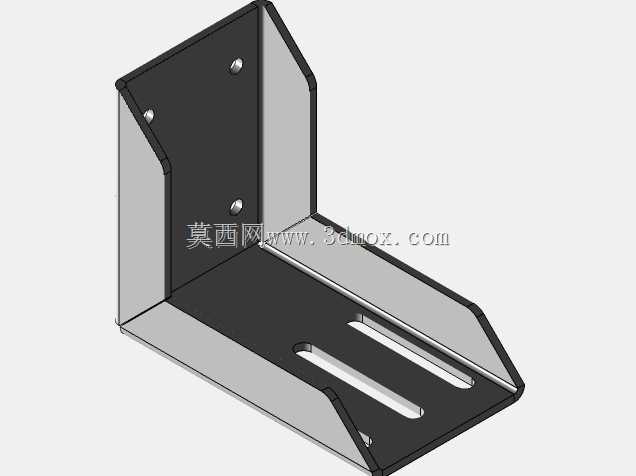

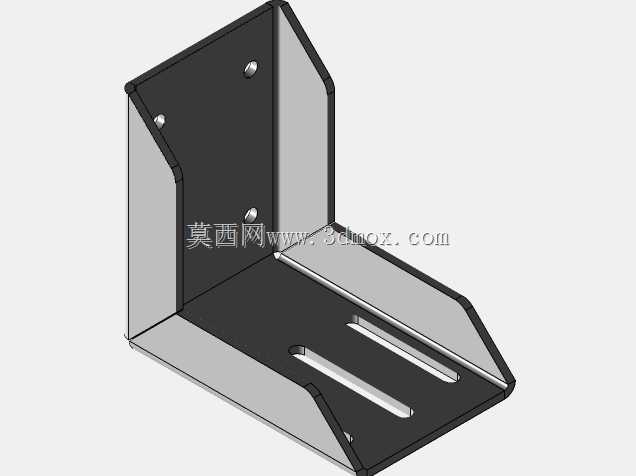

从结构设计来看，三款支架采用统一的直角折弯构型，竖直立面开设多组长条形调节孔，水平底座预留圆形安装孔。长圆孔的设计是整个结构的关键，它允许固定螺栓在孔长范围内自由调整位置，既可以补偿墙面打孔的位置偏差，也能在安装不同尺寸的外设时，灵活调节支架的上下固定位置，避免因孔位不匹配重新在墙面钻孔。底座的圆孔则用于固定待承载的设备，孔位经过排布优化，可适配常见的小型工业部件安装孔距。折弯处的加强翻边能显著提升钣金件的抗扭与抗弯能力，在承受偏载时，折弯边不会出现明显形变，保障长期使用的结构稳定性。

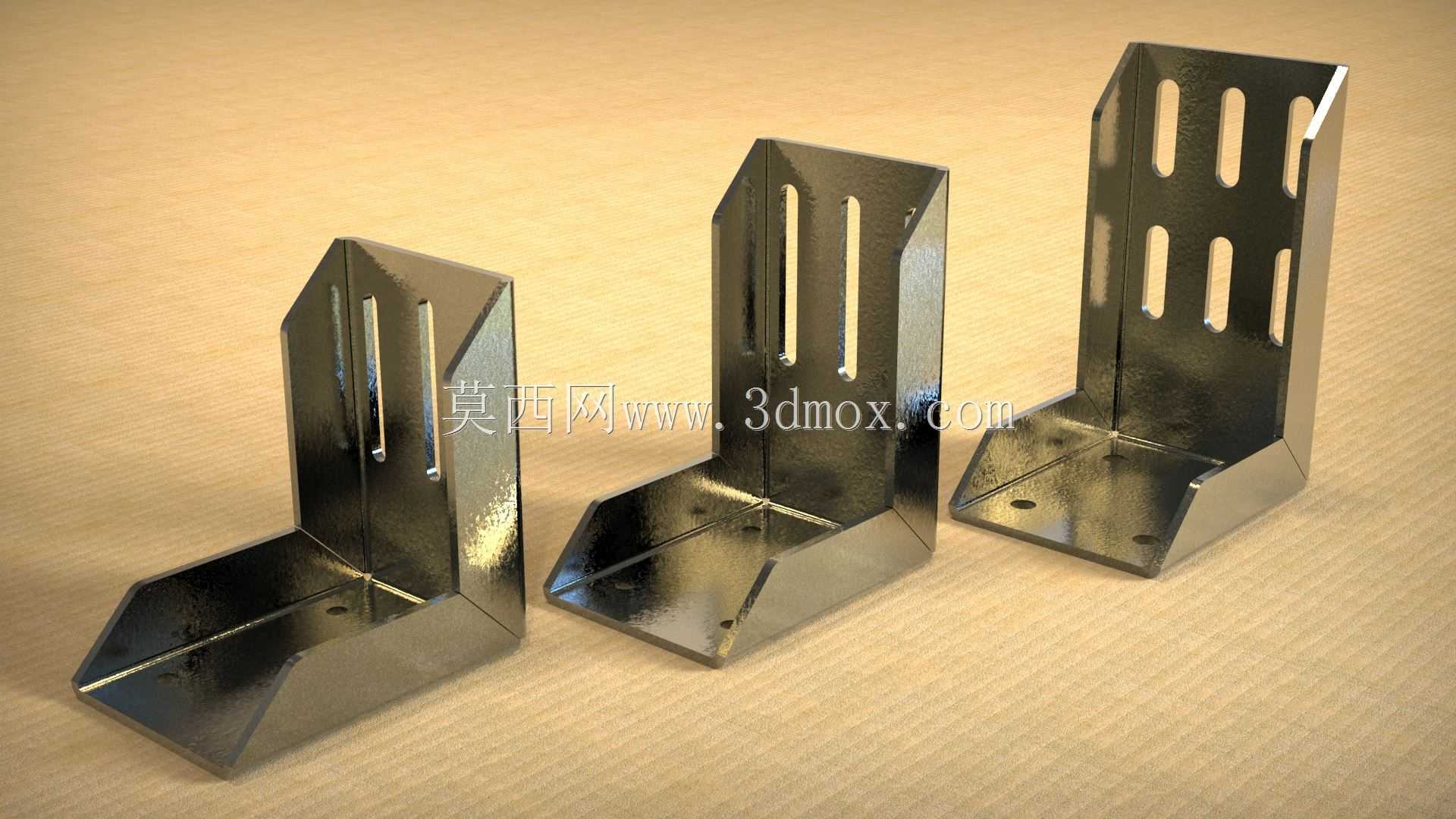

三款支架的尺寸梯度区分明确，分别对应不同的承载与安装空间需求。最短款适用于安装小型传感器、接线端子盒等轻载部件，其竖直立面高度较低，占用墙面空间小，适合安装位置紧凑的场景；中等高度款可承载小型操作面板、气动电磁阀组等部件，立面的调节孔数量更多，调节行程更长；最高款的立面长度最长，预留的长圆孔组数最多，能够支撑需要更高安装高度的扫码器、小型显示器或工业照明灯具，同时底座的承载面积也随型号增大相应增加，保障大尺寸部件放置的稳定性。

在安装边界上，这类支架对墙面基体有一定要求，混凝土实心墙、承重彩钢板、设备型材框架都是适配的安装载体，安装时需根据载荷选择匹配的膨胀螺栓或自攻螺钉。竖直面的长圆孔宽度适配常规的M4至M6紧固件，现场无需额外扩孔即可完成装配。水平底座的安装孔距经过标准化设计，可直接对接多数工业小型部件的底部安装孔，减少额外加工转接板的需求。钣金的折弯圆角控制合理，既避免了锐边造成的安装划伤，也保证了折弯处的应力不会过度集中，在反复拆装调节的工况下，折弯部位也不会出现裂纹。

从建模逻辑来看，这类零件属于典型的钣金结构件，建模时需先确定平板的展开尺寸，再通过折弯命令生成直角构型，随后依次切除立面的长圆孔与底座的安装孔，最后添加折弯处的翻边特征。建模过程中需重点控制孔位的同轴度与折弯系数，确保展开后的下料尺寸与实际加工一致，长圆孔的端部圆弧需与孔身平滑过渡，避免加工时出现应力集中点。不同型号之间可通过参数化驱动修改立面高度、孔位数量与底座尺寸，快速生成系列化的零件模型，方便设计人员在不同项目中直接调用选型。
