紧凑型转角楼梯结构设计方案

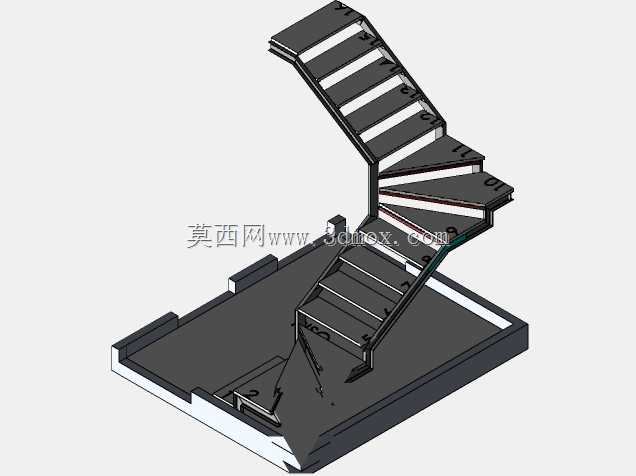

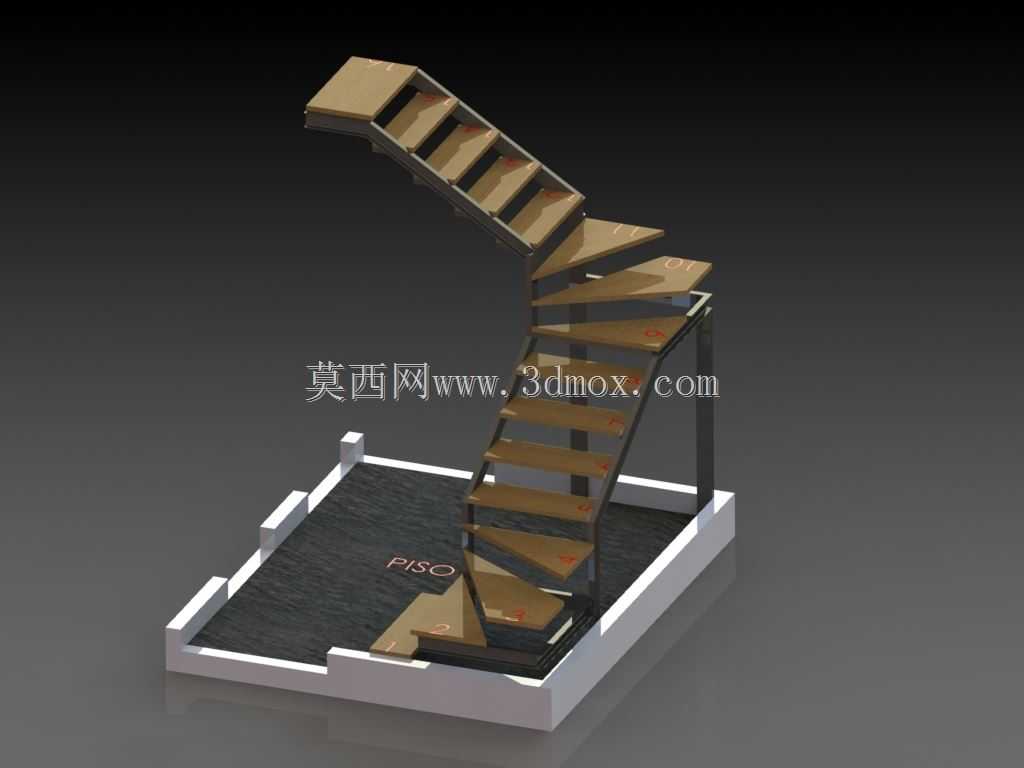

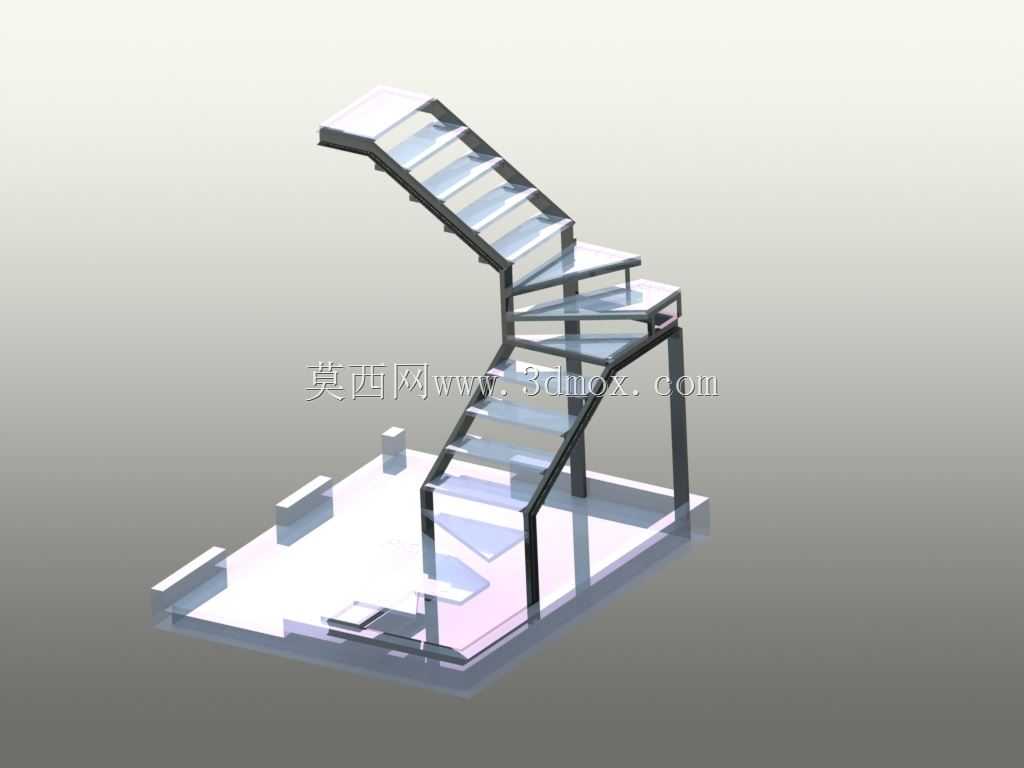

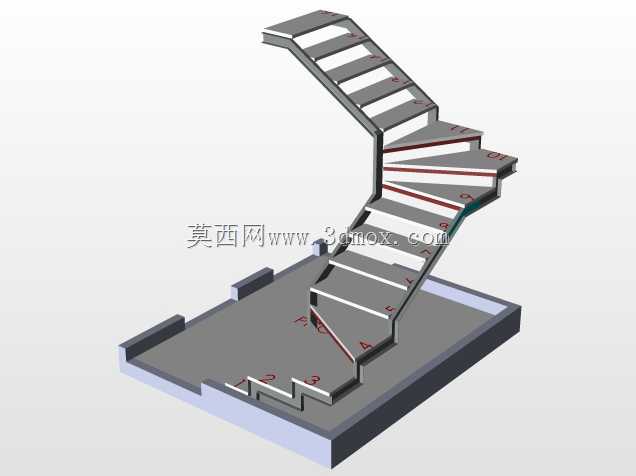

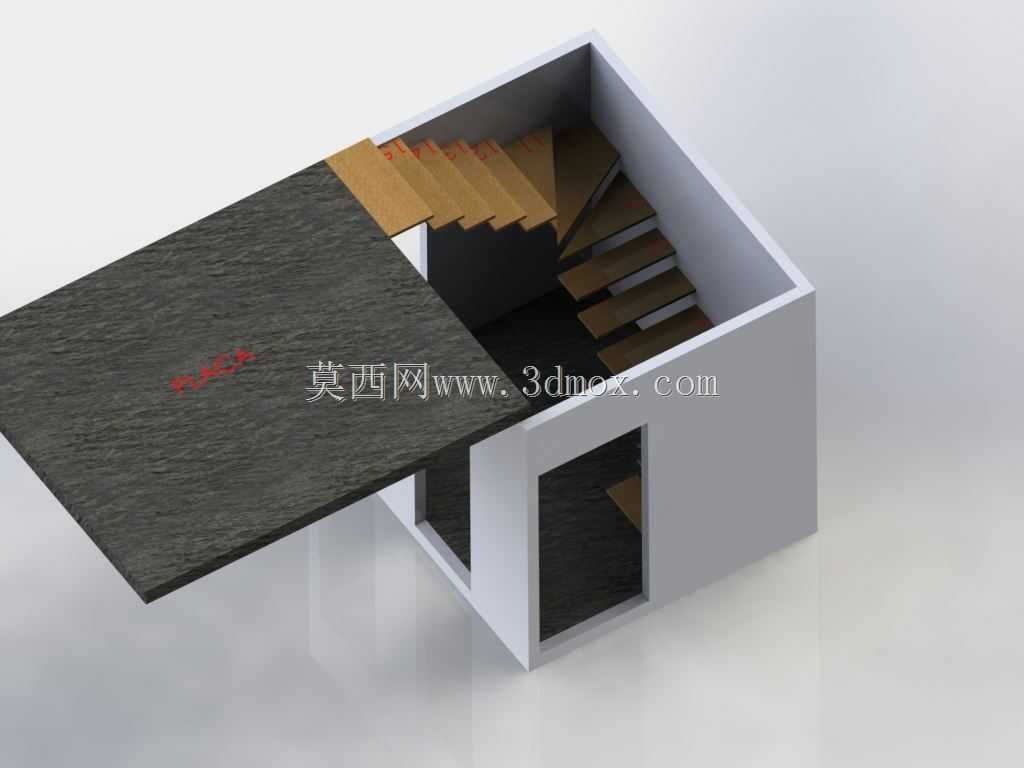

这款紧凑型转角楼梯主要面向狭小空间的垂直交通需求，常见于复式住宅、loft 公寓、小型商业夹层以及设备检修平台等场景。在实际工程中，这类楼梯往往受限于楼板开洞尺寸与周边墙体边界，常规直跑梯无法满足通行长度要求，而普通旋转梯又存在踏步内侧过窄、行走舒适度差的问题，因此采用带中间转角平台的折跑结构成为兼顾空间利用率与通行安全的折中方案。从结构形式看，模型采用单侧主梁加外侧护栏的组合方式，踏步板通过连接件固定于主梁之上，转角处设置过渡平台，实现行进方向的平滑切换。踏步宽度与高度按照人体工程学比例分配，保证上下楼时步幅均匀，减少疲劳感。护栏立柱与扶手沿梯段外侧连续布置，在转角平台处同步转折，既提供侧向防护，也增强整体结构的纵向刚度。设计思路上，首先依据现场洞口净尺寸确定梯段水平投影长度与总提升高度，再反推踏步数量与每级踢面高度。中间转角平台的位置需要结合楼层梁布置，避免平台立柱与下层结构或管线发生干涉。主梁截面选型需根据梯段跨度、踏步荷载及护栏附加荷载进行校核，连接节点则采用螺栓装配形式，便于工厂预制与现场拼装，减少现场焊接工作量。外形与安装边界方面，楼梯底部需预留足够的净空高度，防止行人碰头；梯段侧边与墙体之间留出安装与打胶间隙；起步位置与上层楼板开口边缘对齐，收边件覆盖洞口缝隙。护栏高度、立杆间距及扶手直径均按照防护栏杆的常规工程要求设定，转角处扶手顺滑过渡，无突出尖角。三维建模过程中，各踏步板、主梁、平台框架与护栏零件分别独立建模，装配关系清晰，可直接用于干涉检查与预制件拆分。通过模型能够直观验证梯段在狭小空间内的走向，核对起步、转角与收口位置的尺寸链，提前发现现场安装可能遇到的碰撞问题，为后续施工图深化与材料统计提供可靠依据。
