方形轴流通风机防护格栅组件

该方形通风机格栅主要用于电气控制柜、工控机箱、小型设备舱体的轴流风机外侧，承担气流导向与异物防护的双重作用。在实际装机场景中，格栅直接覆盖在标准方形风机的出风或进风面，既可以阻挡手指、线束端头、焊渣碎屑等接触高速旋转的风叶，也能对进出气流形成一定的整流效果，降低局部紊流带来的噪声与振动传递。

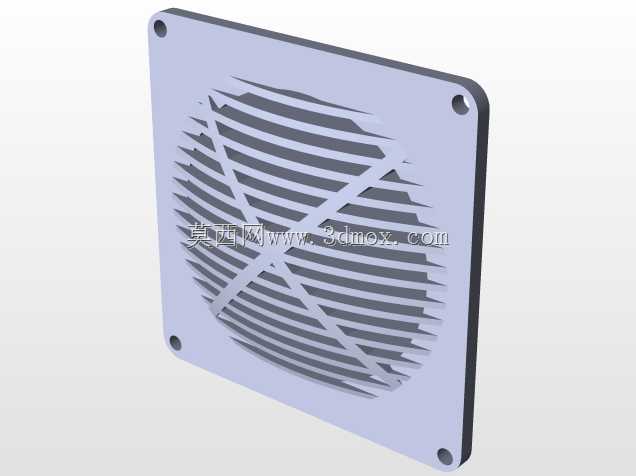

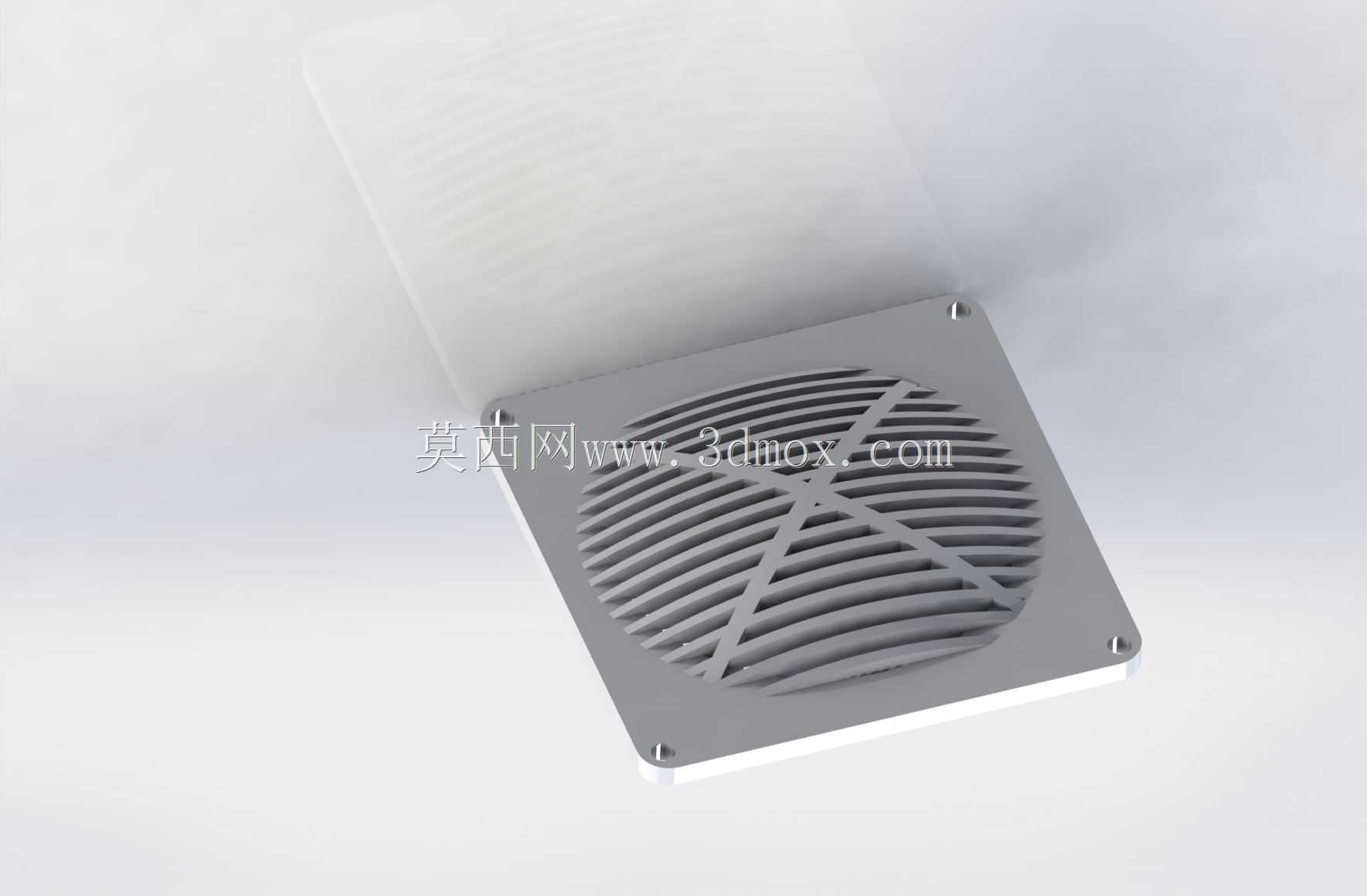

从结构上看，产品采用正方形外框布局，四角预留安装孔位，可与常见风机的螺孔位置对应，通过自攻螺钉或机螺钉完成固定。外框边缘带有平整贴合面，安装后能够紧贴机箱面板或风机支架，减少周边漏风。中部格栅区域由多组弧形筋条交错构成，筋条沿气流方向形成连续通道，在保证开孔率的同时提升整体刚性。交叉筋的布置并非单纯装饰，而是将大面积薄板区域分割为多个小跨度受力单元，使较薄的板材也能承受日常按压、清洁擦拭以及设备运输过程中的轻微冲击，避免网面凹陷变形。

设计这类零件时，需要优先平衡通风面积与防护强度。筋条过密会显著增加风阻，使风机实际风量下降；筋条过疏则安全间隙过大，无法满足设备外侧防护要求。该模型中弧形筋条的走向与风机旋转气流方向相适配，能够减少气流垂直冲击筋条造成的动能损失。四角安装孔周围保留了足够的实体区域，可分散螺钉锁紧压力，防止薄板在紧固时出现翘曲。外框与格栅筋条采用一体化结构，适合通过钣金冲压或塑料注塑成型，后续量产时模具结构简单，成型后无需大量二次加工。

在安装边界方面，方形轮廓决定了它更适合面板开孔为方形或风机外框为方形的装配场合。选型时应核对安装孔中心距、外框边长以及网面凸起高度，避免与内部风叶、电容、接线端子发生干涉。若用于密闭机柜，还需结合风机风压评估格栅阻力，确保散热风量满足柜内元器件温升要求。该三维结构完整表达了外框、加强筋、安装孔和通风间隙的相对关系，可直接用于干涉检查、装配模拟以及后续工程图出图，也能作为同类散热通风组件改型设计的基础参考。
