工业废液储运塑料桶结构设计

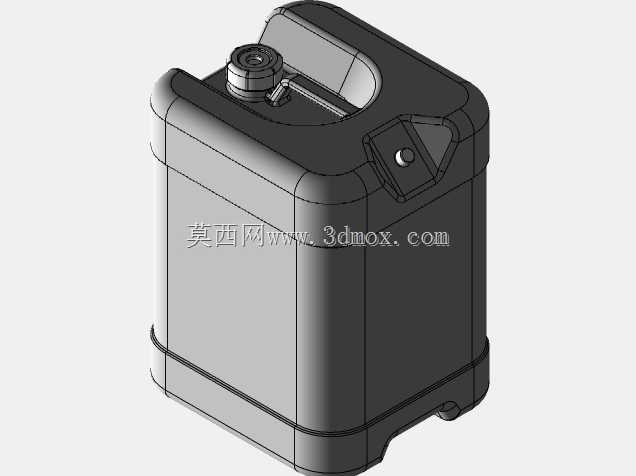

这款储液容器的三维结构，核心面向工业现场的废液临时归集、短距离转运场景，常见于机加工车间切削液废液收集、实验室化学废液暂存、小型维保工位的废油收纳，也可兼容部分非强腐蚀性工业水剂的中转存储。整体采用方正带圆角的桶身造型，并非随意选型：方型结构能最大化利用工位、货架的堆叠空间，相比同容积圆桶可减少约15%的占地空隙，边角做全圆弧过渡，一是避免应力集中导致长期盛装液体后桶身开裂，二是清理内壁时无卫生死角，倾倒残留废液时不会在棱角处积液。桶身顶部集成一体化内嵌式提手，提手凹陷深度贴合成年男性手掌握持尺度，搬运时桶身重心贴近人体躯干，单人次可完成短距离挪移，无需额外配置吊具或搬运工装。顶部加注口采用带螺纹密封的快接结构，接口处预留标准外螺纹段位，可直接对接工位的废液引流管路，无需额外转接接头，拧紧后密封圈可阻挡挥发性废液向外逸散，也能避免转运途中颠簸洒漏。桶身侧上方额外设计带卡扣的副口结构，可用于插入液位标尺、接入排气阀，或是作为小流量废液的加注入口，不用频繁开启主密封盖。桶底设计有内凹的支撑脚位，空桶堆叠时上层桶的底部可嵌入下层桶的顶部限位槽，多层堆放不会出现滑移倾倒，同时底部预留的排空槽位，可让桶内最后残留的液体向主出口方向汇聚，排空时无需反复倾斜桶身。从安装边界来看，桶身的整体外廓尺寸适配常规工业托盘的单元摆放间距，可直接配合手动液压叉车完成整托转运，桶身壁厚做梯度设计：底部壁厚大于侧壁，侧壁壁厚大于顶部，在满足盛装满载液体的堆码强度前提下，控制整体自重，降低搬运负荷。结构设计阶段还考虑了吹塑成型的工艺可行性，所有拔模角度统一朝向脱模方向，无倒扣结构，侧壁的加强筋沿桶身高度方向布置，既提升桶身抗侧压能力，也不会在成型时造成壁厚不均，盛装液体后即使受到轻微侧向撞击，加强筋可分散冲击力，避免桶身鼓胀变形。
