精密绘图圆规教学测绘工具结构

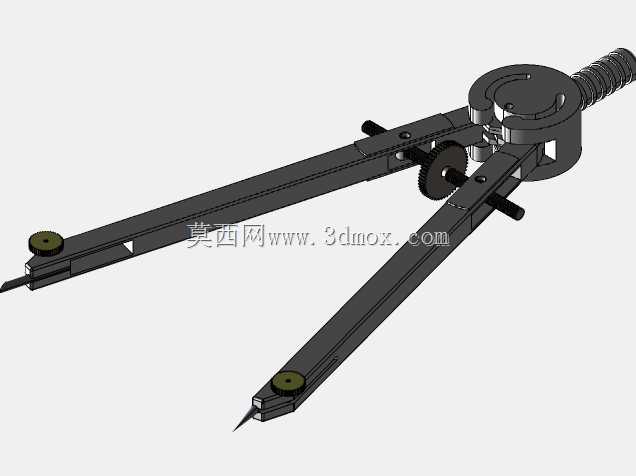

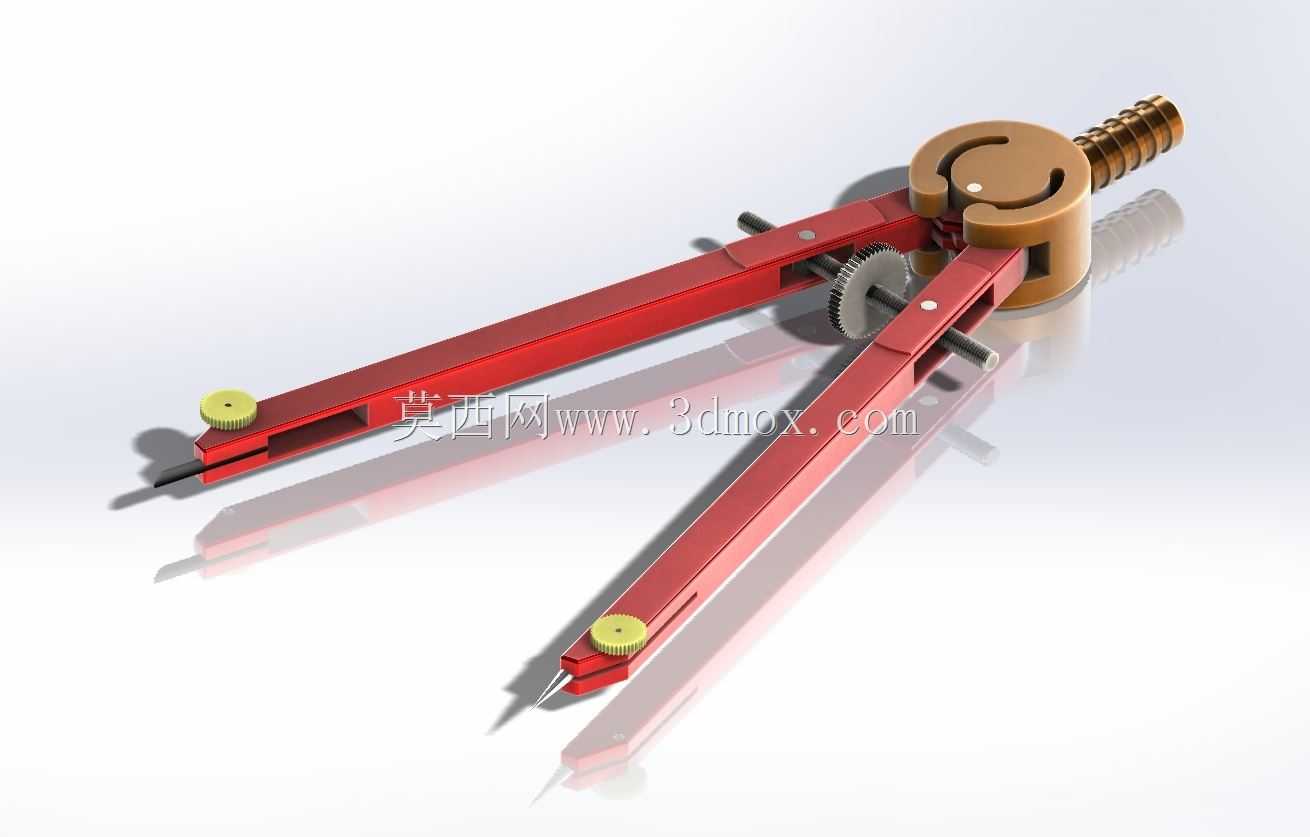

这款圆规的结构设计围绕绘图作业中的稳定定心、半径调节与画线精度展开，两支长支脚采用对称式布局，顶部铰接回转座承担开合与定心功能，其中一支脚末端为钢针尖轴，用于在纸面或图板上固定圆心，另一支脚可夹持铅笔芯、绘图针管笔或鸭嘴笔，完成不同介质上的圆弧绘制。铰接座内部设置齿轮啮合与微调螺杆，能够在支脚粗调到位后进行小范围半径修正，避免手工直接拨动支脚造成的圆心偏移，这一结构在工程制图、几何教学、样板划线和小幅面钣金放样中都有实际使用价值。顶部的滚花旋钮用于控制铰接阻尼，旋钮表面的防滑纹路可保证戴薄手套操作时仍能可靠施力，两支脚靠近末端的黄色锁紧件用于固定笔芯或针尖的伸出长度，调整后可在多次重复画圆过程中保持线宽与针深一致。从外形边界看，支脚展开后形成的最大画圆半径由两支脚有效长度决定，收纳状态下整体呈细长条状，可直接放入绘图仪器盒的标准槽位，不会与三角板、比例尺等工具发生干涉。支脚截面采用带加强筋的扁平形态，在控制整体重量的同时提升抗弯刚度，画大圆时侧向受力不易产生弹性形变，针尖与笔尖始终保持在同一垂直回转平面内。铰接座中部的齿轮副不仅用于微调，也可作为两支脚同步开合的导向机构，减少单侧旷量，长期使用后若出现间隙，可通过顶部螺钉重新预紧。该模型对针尖锥度、笔夹槽、锁紧螺母、滚花细节和支脚表面分色都做了完整还原，能够用于验证绘图工具的人机交互姿态，例如拇指与食指捏持顶部旋钮、中指辅助支脚开合时的操作角度，也可作为教学演示中讲解铰链连杆、螺旋微调与定心原理的可视化载体。在机械维修现场，这类圆规还可用于垫片、密封板和薄铁皮的划线取形，针尖压入材料表面后不会过度滑移，笔脚压力均匀，画出的轮廓线清晰连续。设计时需要重点关注铰接回转中心与两支脚末端的同轴度，针尖伸出量要略大于笔芯接触量，保证圆心扎入定位面时画线端刚好贴合工作面；锁紧件的位置应靠近末端，以缩短悬臂长度，降低笔芯晃动。整体结构没有复杂曲面，零件数量少，装配关系清晰，适合作为典型铰接微调机构进行结构拆解与运动校核。
