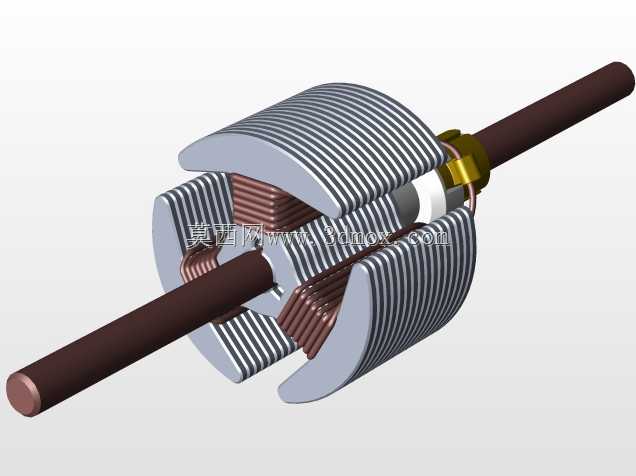

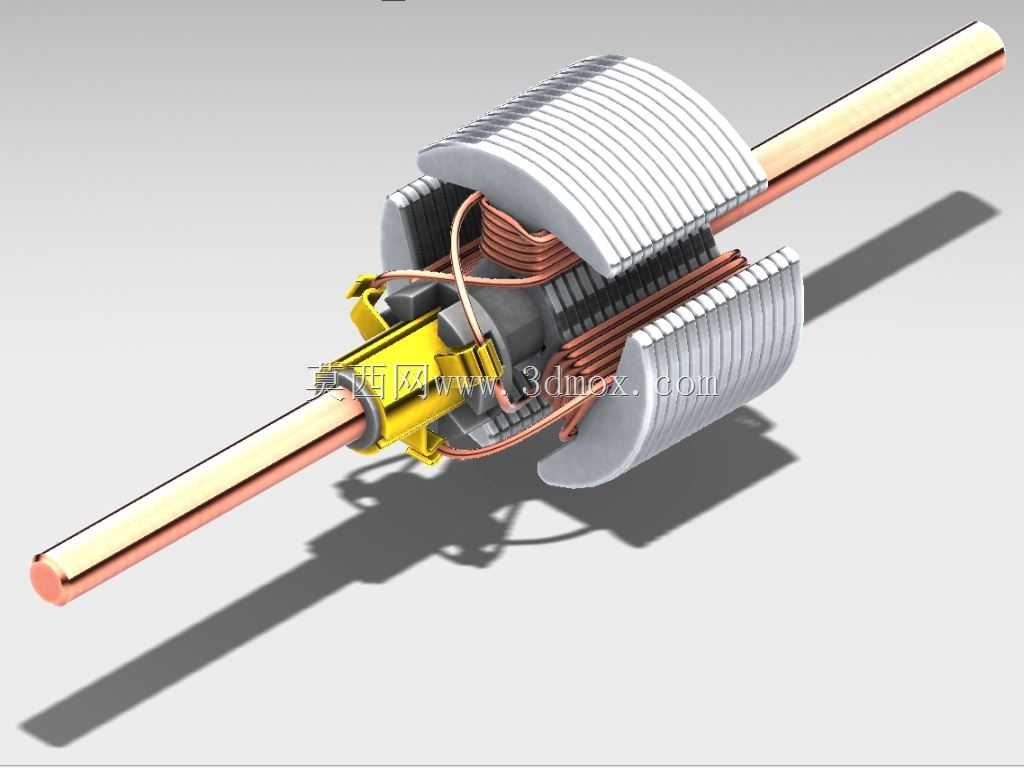

鼠笼式电机转子剖视结构三维设计

该转子结构适配中小型交流异步电动机，广泛应用于工业流水线驱动、风机水泵配套、轻工生产设备动力输出等场景，是电机实现电能向机械能转换的核心旋转部件。从结构设计逻辑来看，整体采用同轴式布局，核心转轴采用高刚性导磁金属材质，贯穿整个转子总成，两端预留的轴伸段可直接匹配轴承位安装，轴径公差按照常规电机安装标准设计，可适配多数通用端盖轴承座的安装尺寸，无需额外定制转接结构。转子铁芯采用叠压式硅钢片结构，叠片间做绝缘处理以降低涡流损耗，铁芯外圆均匀开设有嵌线槽，槽内嵌入铜质导条，导条两端通过端环短接形成闭合回路，也就是常见的鼠笼式导电路径，这种结构无需额外集电环与电刷，运行可靠性更高，维护成本更低。绕组部分采用分层嵌线设计，端部做规整的弯折固定处理，避免转子高速旋转时绕组受离心力出现位移松脱，端部绝缘结构按照B级绝缘等级设计，可适配常规工业环境下的长期运行温升要求。从安装边界来看，转子总长度、铁芯外径与定子铁芯内径的配合间隙控制在合理的气隙范围，既保证磁路导通效率，又避免旋转过程中出现定转子擦碰问题，两端轴肩位置预留有卡簧槽与轴承定位台阶，可直接完成转子在电机壳体内的轴向定位，不需要额外增加定位衬套。在实际选型应用中，该结构可适配不同功率等级的异步电机设计需求，建模过程中完整还原了导条与端环的焊接结构、绕组端部的绑扎固定结构、铁芯叠片的分段细节，可直接用于电机结构教学、新机型开发的结构验证、装配干涉检查等场景，设计时充分考虑了高速旋转下的动平衡要求，铁芯两端预留有平衡块安装位，可在生产装配时完成动平衡校正，降低运行振动与噪声。
