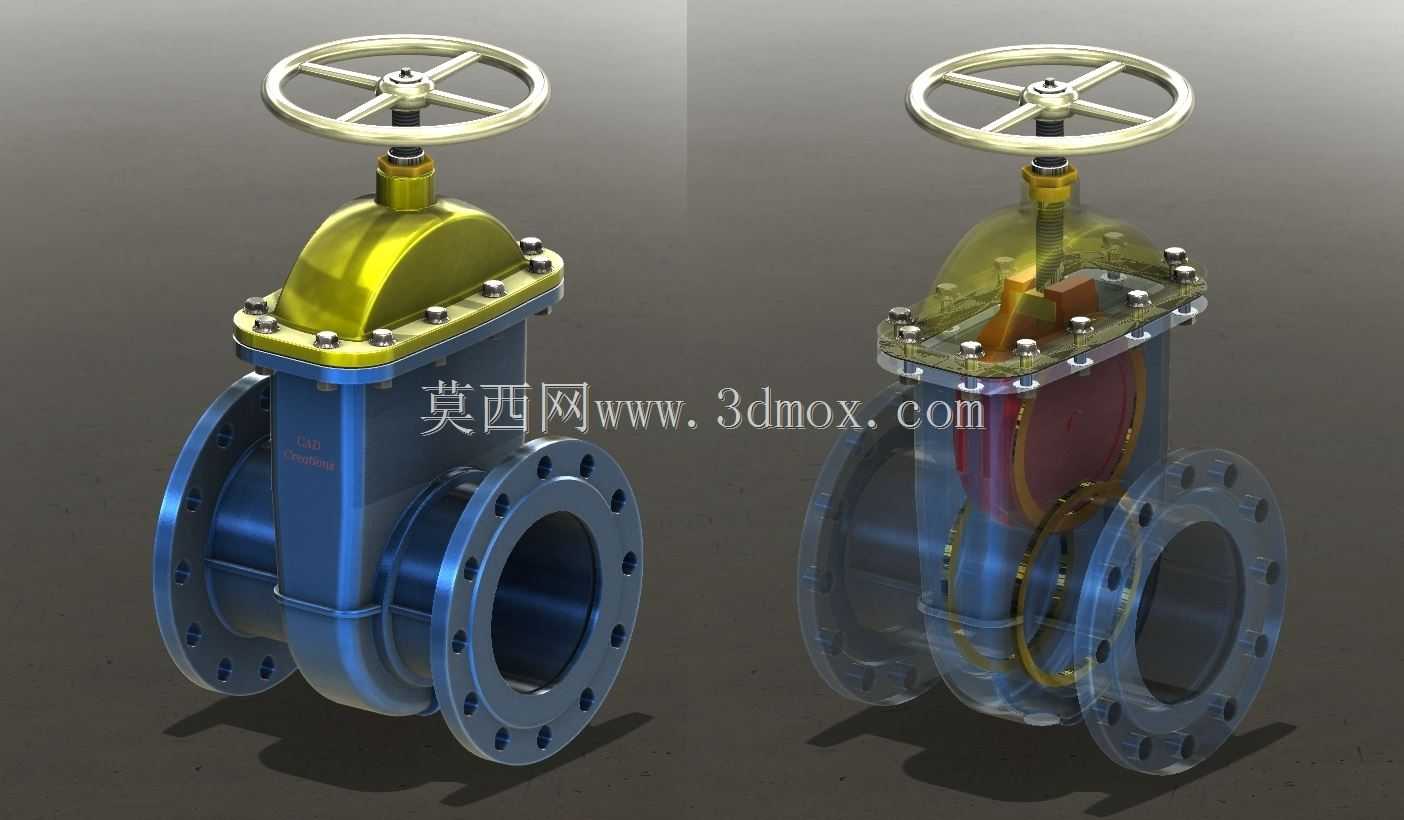

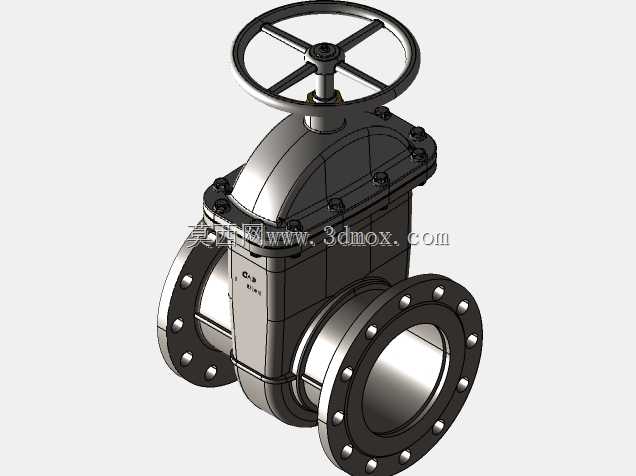

法兰连接明杆楔式工业闸阀结构设计

这款闸阀主要应用于市政给排水、石油化工输送、暖通空调循环、火力发电水汽回路等工业管路系统中，核心作用是在管路全开或全关工况下实现介质通断控制，不适用于调节管路流量与节流作业，可适配清水、油品、蒸汽、弱腐蚀性流体等多种常见工业输送介质，是长距离管线、场站设备进出口、分支管路节点处应用极为广泛的截断类部件。从功能特性来看，该闸阀采用楔式单闸板密封结构，密封面贴合精度经过反复校核，全开状态下介质流通通道与管路内径完全一致，流阻系数极低，不会对管路内介质输送造成额外的压力损耗，同时介质冲刷不会直接作用在密封面上，长期使用的密封耐用性表现优异；顶部配置的手轮操作结构传动顺畅，明杆设计可以直观通过阀杆伸出高度判断阀门的启闭状态，方便现场运维人员快速确认工位，避免误操作风险。在设计思路上，这款闸阀遵循通用工业阀门的设计规范，整体采用对称式布局，阀体为一体式铸造结构，两侧法兰连接端的螺栓孔位严格匹配对应公称压力的管路法兰标准，无需额外定制转接件即可直接与同规格管路对接；中腔部分采用螺栓压紧垫片的密封结构，既保证了阀体中腔的承压密封性能，也方便后期拆解维护更换内部密封件；阀杆与手轮之间设置了耐磨轴套，降低操作扭矩的同时减少阀杆转动磨损，延长部件使用寿命。从安装边界来看，该闸阀的结构长度、法兰端面尺寸、手轮操作空间预留量均符合通用管路安装要求，安装时需保证两侧管路同轴度偏差在允许范围内，避免强行对接造成阀体额外应力，手轮上方预留足够的阀杆上升空间，侧面预留不小于手轮半径的操作空间，即可满足现场安装、操作、后期维护的全部空间需求，适配水平、垂直等多种管路走向的安装场景。
