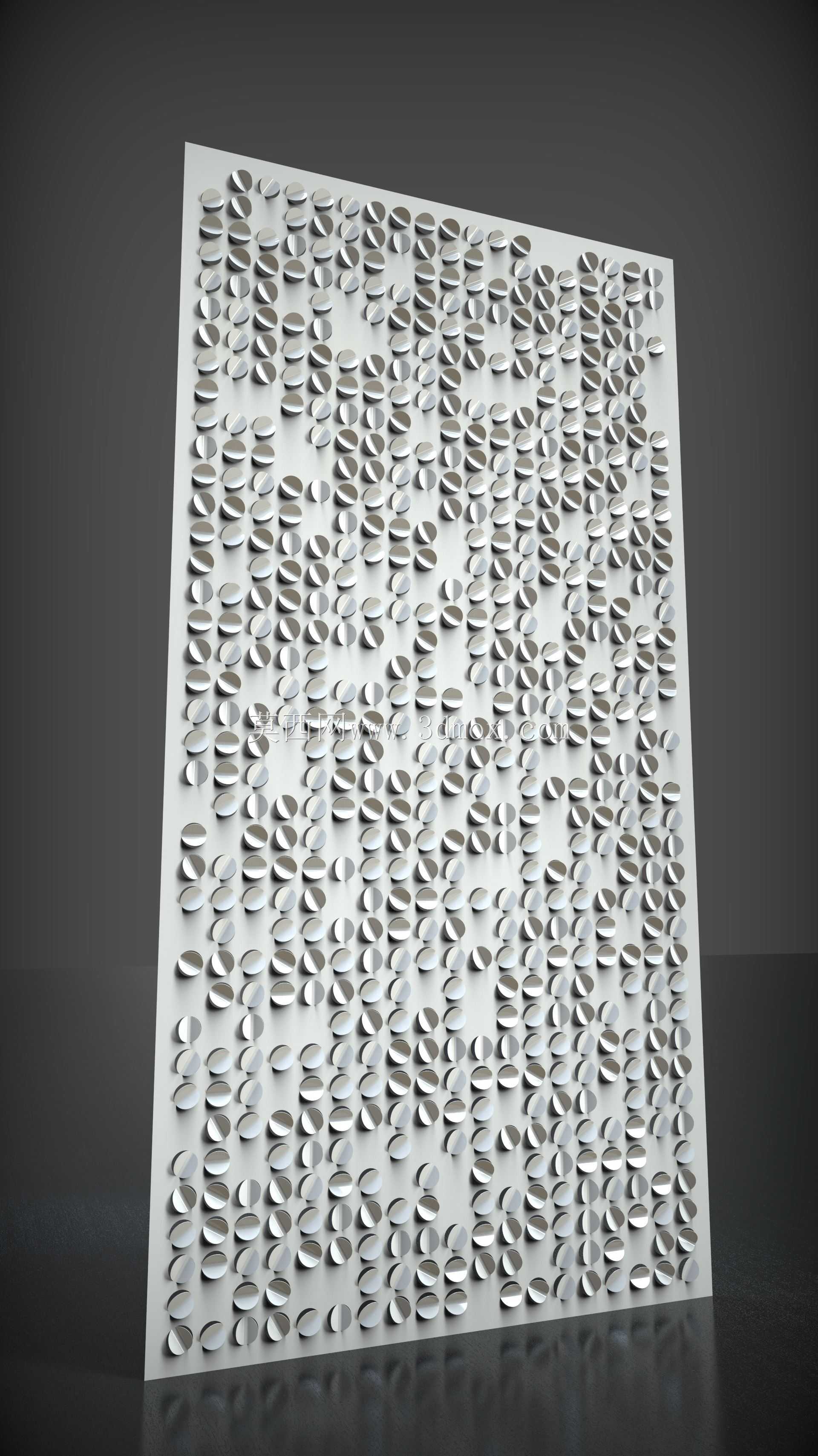

立体凹凸纹理金属装饰冲孔板

这块带立体凹凸纹理的金属冲孔板，核心价值在于把传统平板冲孔网从单一过滤、防护功能，拓展到建筑外立面装饰、室内背景墙、商业空间隔断、设备外罩饰面等场景。实际项目里，这类构件常被用于幕墙内层通风背板、展厅造型墙面、吊顶吸音基层以及工业设备的可视防护面板，既承担气流通过、视线遮挡和轻质防护的作用，又通过规则起伏的孔型形成随光线变化的肌理，避免普通冲孔板在大面积铺装时显得单调。

从结构角度看，板体以整张薄板为基体，孔位按矩阵方式排布，但每个孔边并非简单冲切后保持平面，而是伴随局部拉伸、翻起或压型，形成连续的小尺度立体单元。这样处理的直接好处是提升板面的抗弯刚度：平板在相同厚度、相同开孔率下容易出现翘曲和按压变形，而周期性凹凸相当于在板面上密布微型加强筋，运输、吊装和固定后更能保持平整度。设计时需要重点控制孔间距、凸起高度和翻边圆角，孔距过密会削弱截面强度，过疏又会让纹理显得松散；凸起高度过大则可能造成折弯处应力集中，也会增加相邻板块拼接时的累积误差。

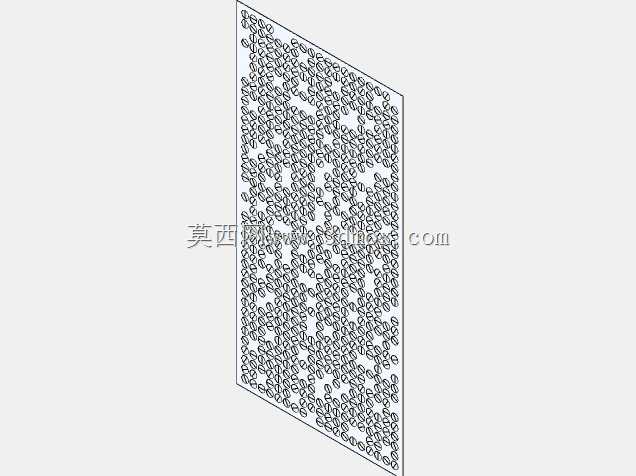

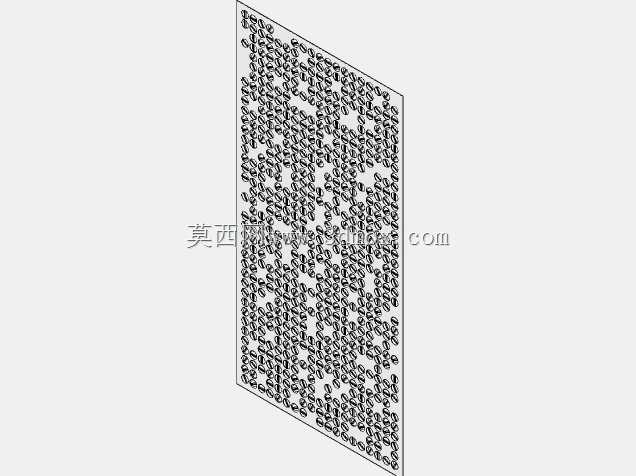

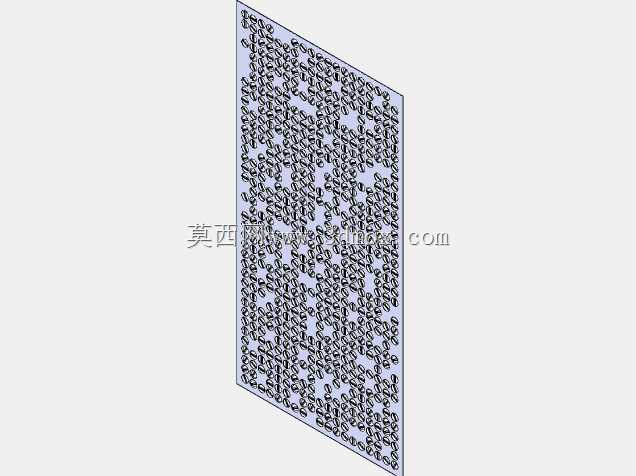

建模过程应先确定单板的外轮廓尺寸，再以阵列方式生成基础孔位，随后对单个孔型进行翻边或压型特征处理，最后通过线性阵列铺满有效区域。需要注意的是，板边通常要保留一定宽度的实心边作为安装边界，这段区域不能开孔，用于打自攻钉、拉铆钉或与背后龙骨焊接、压接。若用于幕墙，板四周还需考虑折边或加焊角码，预留与横竖龙骨连接的孔槽；若用于室内装饰，则可在背面设置加强筋或挂钩，控制单板跨度，防止长期使用后产生鼓动声。

安装边界方面，板块尺寸要结合现场龙骨间距和板材厚度综合确定。单板过大时，虽然立体纹理能提高部分刚度，但中部仍可能在风压或人为触碰下产生变形，因此背面应按受力方向布置加强筋；单板过小则会增加拼缝数量，影响立面整体感。拼缝处要根据装饰需求选择密缝、留缝或错缝布置，同时保证孔型纹理在相邻板之间连续对齐。对于需要通风或散热的设备外罩，开孔方向和凸起朝向还会影响气流组织，必要时可通过调整翻边方向引导气流，减少雨水或灰尘直接进入内部。

这类板件在选材上多采用铝合金板、不锈钢板或冷轧钢板，表面可做阳极氧化、喷涂、拉丝等处理。三维建模时要把材料厚度、孔型翻起高度和安装边宽度准确表达出来，因为这些尺寸直接决定展开下料、冲压模具排布以及后续折弯、焊接工序。对于结构工程师而言，模型不仅要呈现外观肌理，更要反映开孔后的实体边界、受力薄弱区和连接点位，这样在装配到幕墙系统或设备机架时，才能提前校核干涉、安装空间和维护拆卸路径。
