异形镂空金属装饰冲孔板结构设计

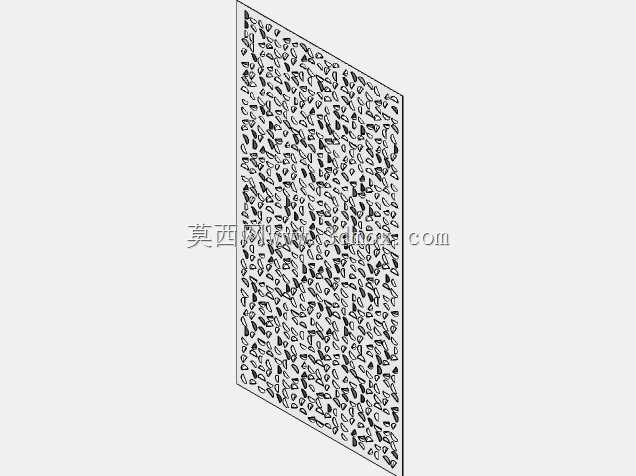

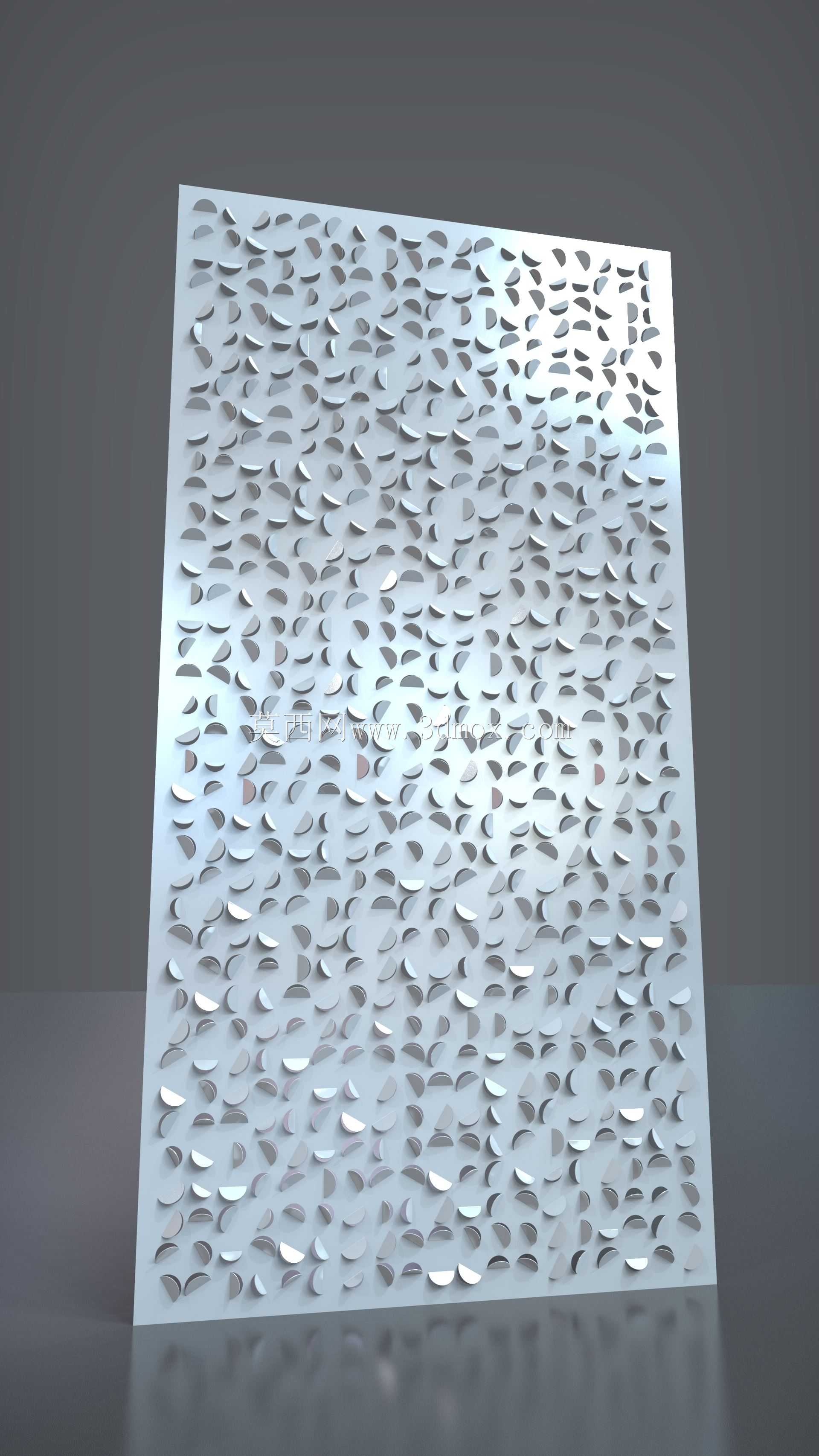

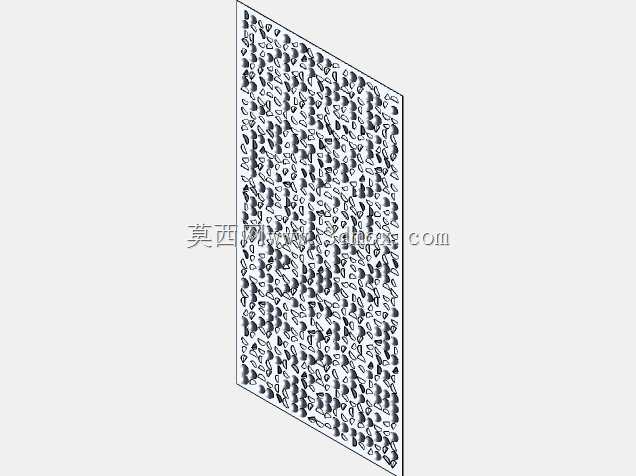

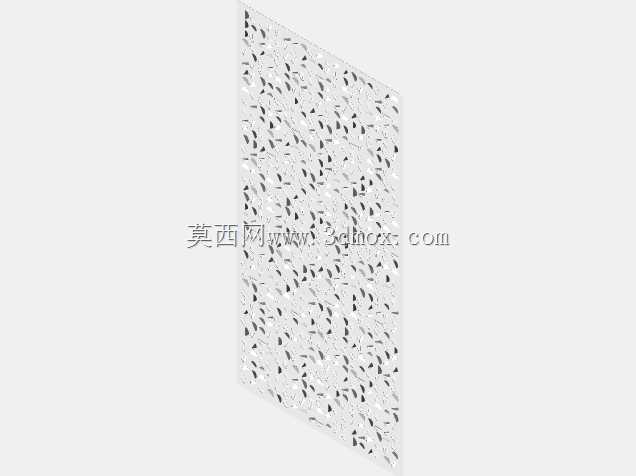

这类异形镂空冲孔装饰板，目前在商业空间幕墙、室内吊顶、设备外罩、公共区域隔断场景中应用十分广泛，区别于常规圆孔、方孔的标准化冲孔板，该款采用不规则类水滴形的错落排布孔型，在保证结构刚度的同时能实现更柔和的光影透射效果。从结构设计角度看，整板采用平板式基材加工，孔型沿板面采用错位随机排布逻辑，避免了规则孔型容易出现的摩尔纹问题，同时不同位置的孔位间距经过计算，保证整板冲孔后的剩余连接筋宽度均匀，不会出现局部应力集中导致的板件翘曲变形，也能适配常规的折弯、折边后续加工工序。实际工程应用中，这类板材的安装边界通常预留20-30mm的无孔边距，用于打自攻螺钉或者安装压块固定，避免孔位距离安装边过近导致安装时板边开裂，常规使用场景下板厚多选1.5mm-3mm的铝合金或者304不锈钢基材，既保证足够的平面刚度，不会在大跨度安装时出现中部下挠，也能控制整体重量，降低幕墙龙骨或者吊顶龙骨的载荷负担。设计这类孔型排布的时候，需要优先考虑冲孔加工的工艺可行性，所有异形孔的最小圆角半径不能小于板厚的0.5倍，避免冲压加工时出现冲头崩损，同时孔位的排布要避开后续安装的螺丝孔位、龙骨搭接位置，防止安装时出现孔位干涉。不同于纯装饰性的镂空构件，这款冲孔板同时兼具通风、透光、吸音的附加功能，当作为设备外罩使用时，错落的孔位可以在不遮挡设备散热气流的前提下，遮挡内部的设备结构，提升外观整洁度；作为幕墙饰面使用时，不同角度的入射光线穿过异形孔会在室内形成渐变的光影效果，比规则孔型的视觉层次更丰富；作为室内隔断使用时，半通透的镂空结构可以划分空间功能区，同时不会完全阻隔视线与空气流通，提升空间的开阔感。建模过程中需要注意整板的孔位阵列不能出现重复的单元纹理，避免大面安装时出现明显的拼接痕迹，同时所有孔位的冲裁方向要保持一致，保证板材正面的冲孔边缘光滑无毛刺，减少后续打磨抛光的工作量，板件的对角线尺寸公差需要控制在1mm以内，方便多块板材拼接时对齐缝隙，保证安装完成后的整体平整度。
