多面体镂空组合式机械球体结构设计

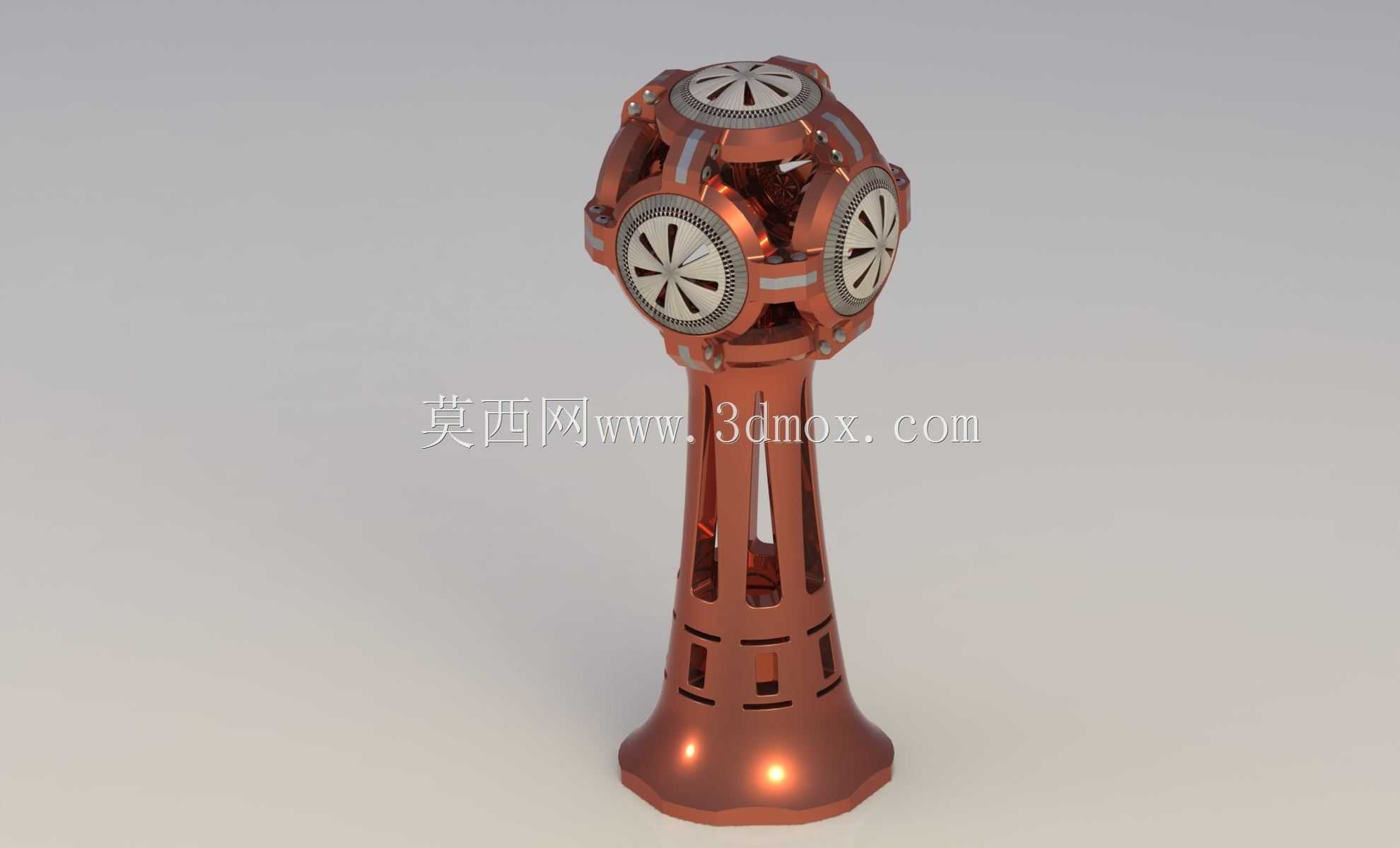

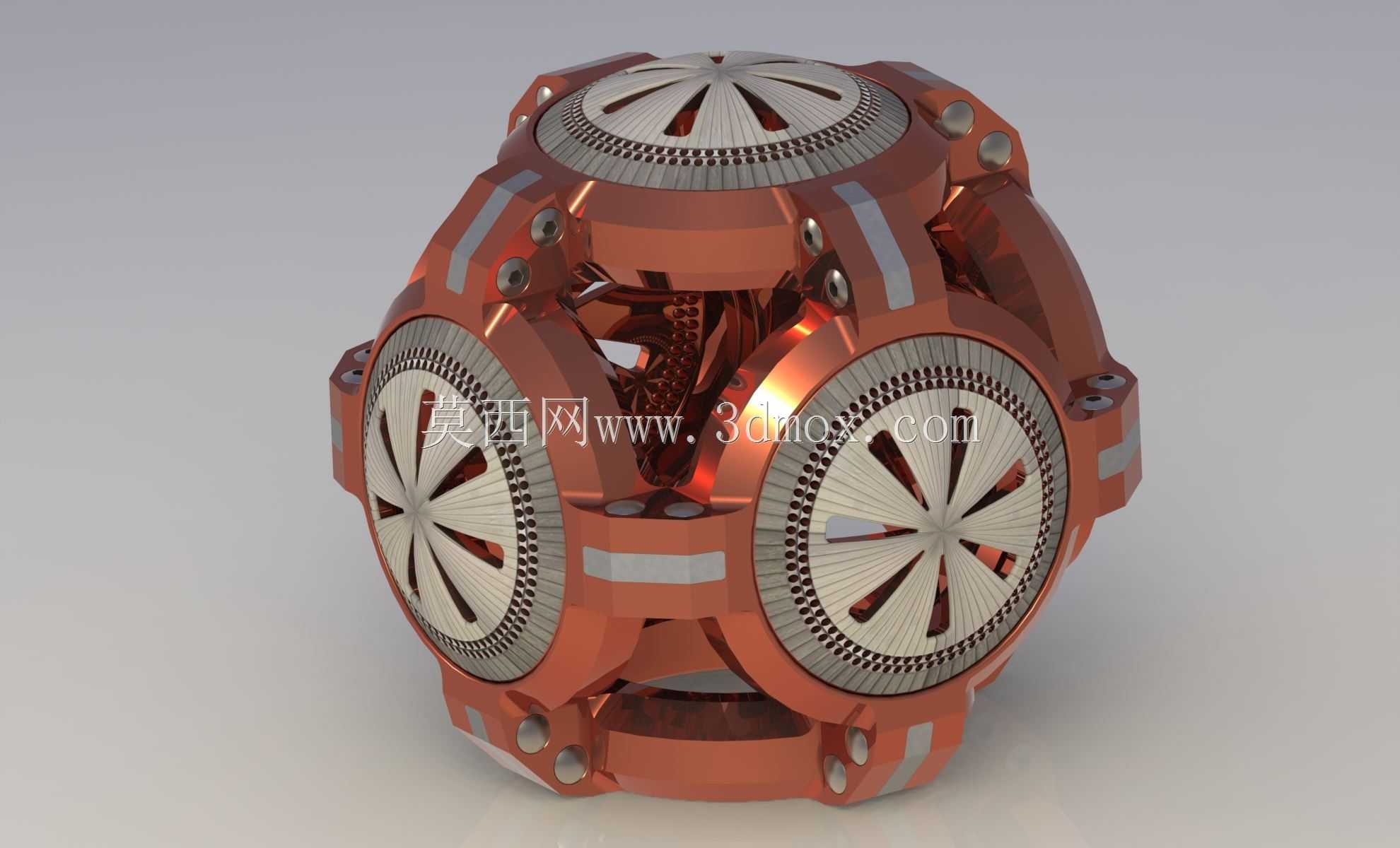

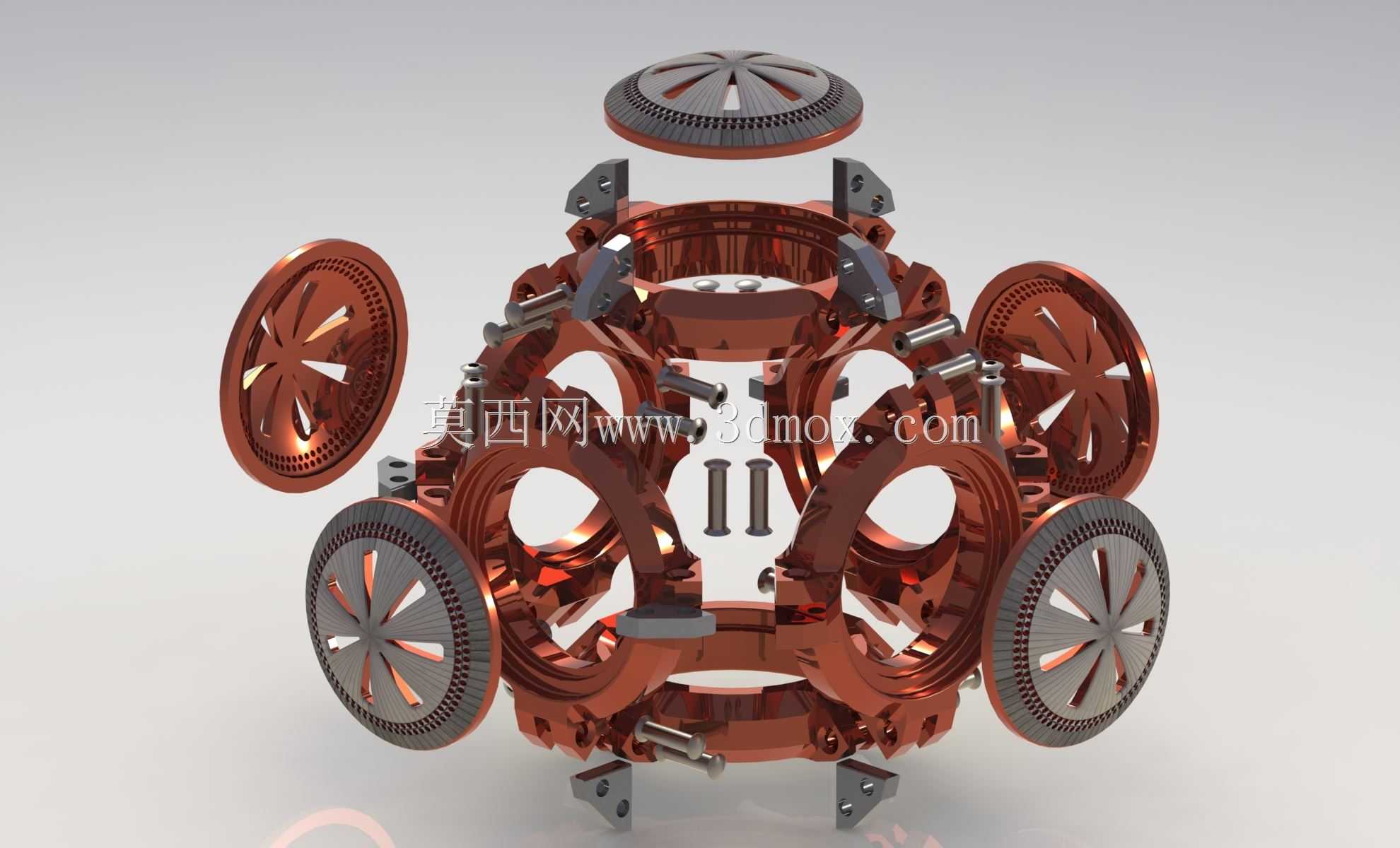

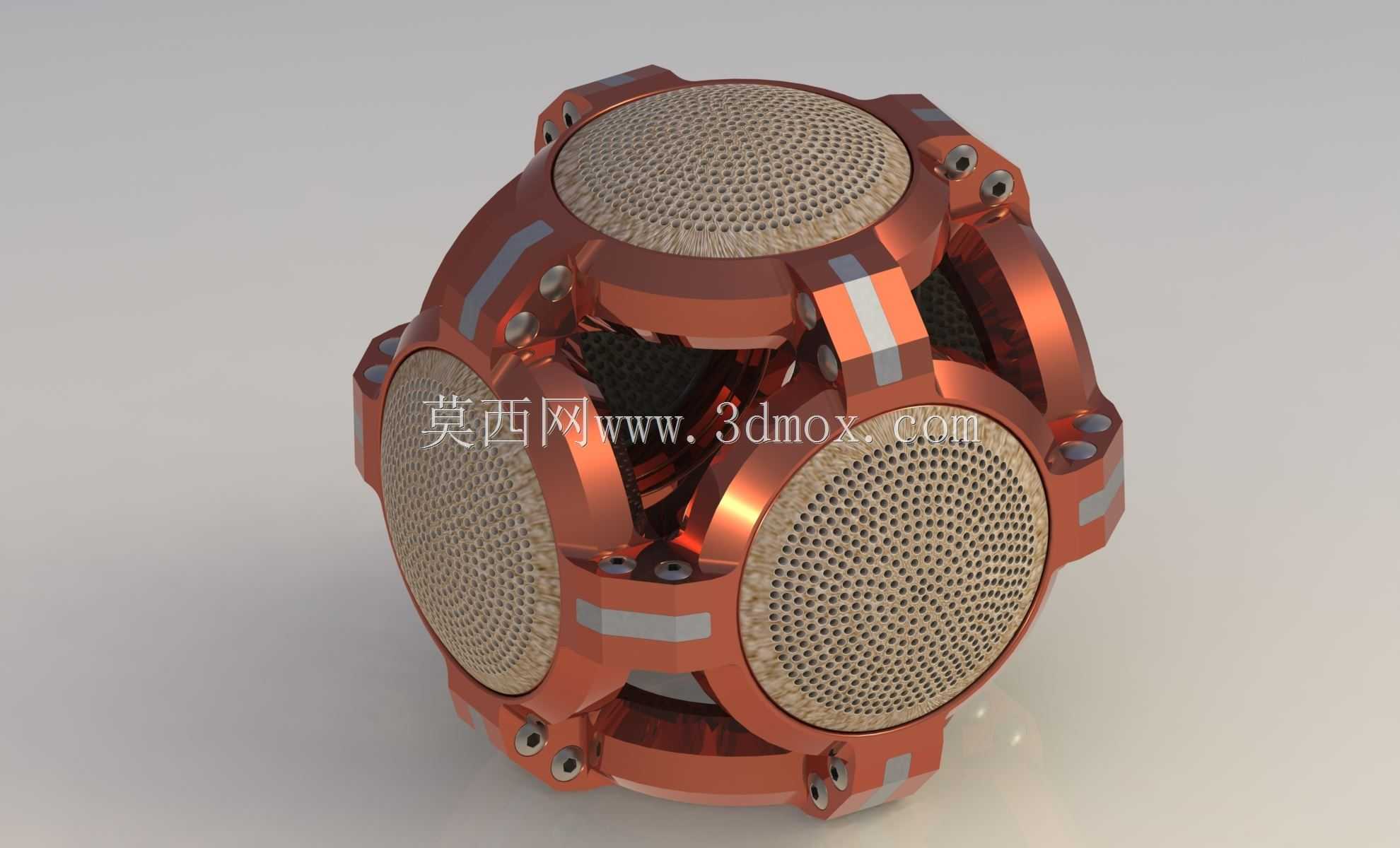

这类多面体镂空组合球体结构，最初的设计切入点是面向工业文创展示、机械原理科普教具以及高端桌面工艺摆件场景，同时也可作为模块化机械连接结构的原理验证样件使用。从结构设计逻辑来看，整体采用正多面体对称布局，六个方向均设置了带放射状格栅的圆形端盖组件，端盖与主体框架之间通过嵌入式卡扣配合周向定位螺丝实现紧固，无需额外粘接即可完成组装，拆解后可清晰展示内部的中空连通腔体，方便演示多通道流体分流或者机械传动的空间布局原理。主体框架采用分段式拼接结构，每一段框架构件都做了等厚的加强筋处理，相邻框架构件的连接面设置了定位凸台与凹槽，装配时可实现无辅助定位的快速对齐，装配完成后整体外轮廓为规整球形，外表面所有凸起的紧固件端头都做了圆弧沉头处理，避免尖锐棱角带来的安全隐患，同时保证球形轮廓的顺滑度。从安装边界来看，整体球体的外接圆直径可根据实际使用场景缩放调整，常规桌面摆件版本的外接圆直径控制在120mm到180mm区间，底部可搭配适配的弧形支撑座实现稳定放置，若作为工业设备内部的分流阀组使用，可将端盖的格栅区域替换为管路接口，直接安装在流体管路的交汇节点处，利用内部中空腔体实现多方向的介质均匀分流。结构设计过程中充分考虑了加工工艺性，所有框架构件与端盖零件均采用对称结构，可通过压铸或者CNC铣削加工成型，零件的拔模斜度统一设置为1.5度，所有内角都做了R2的圆角过渡，避免加工过程中出现应力集中导致的零件开裂。表面处理可根据使用场景选择阳极氧化、电镀或者喷塑工艺，图中展示的红铜色搭配银灰色装饰条的配色方案，既突出了机械结构的金属质感，也通过色彩区分了不同的功能组件，方便科普演示时快速识别结构分区。这类结构在实际应用中，若作为科普教具使用，可搭配透明外壳版本展示内部的传动或者流道结构，帮助学习者快速理解空间对称结构的设计逻辑；若作为工艺摆件，可通过调整表面纹理与配色适配不同的装修风格，同时可拆卸的结构也具备一定的互动把玩属性；若作为工业功能部件，可通过修改端盖接口形式适配不同的管路连接标准，中空腔体内部也可加装过滤组件或者导流叶片，实现介质过滤或者紊流调整的功能。
