卧式辊筒结构地毯清洗设备三维结构

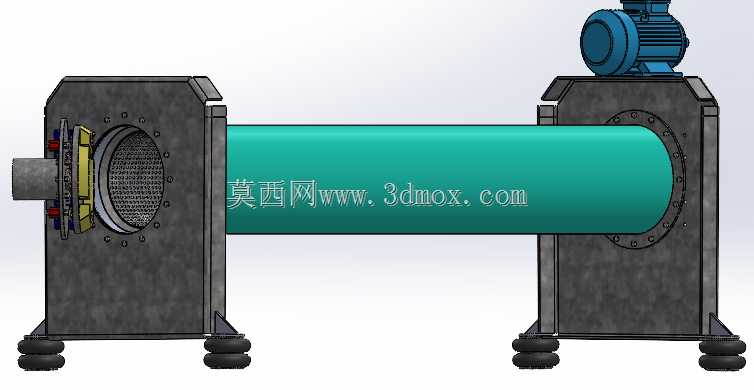

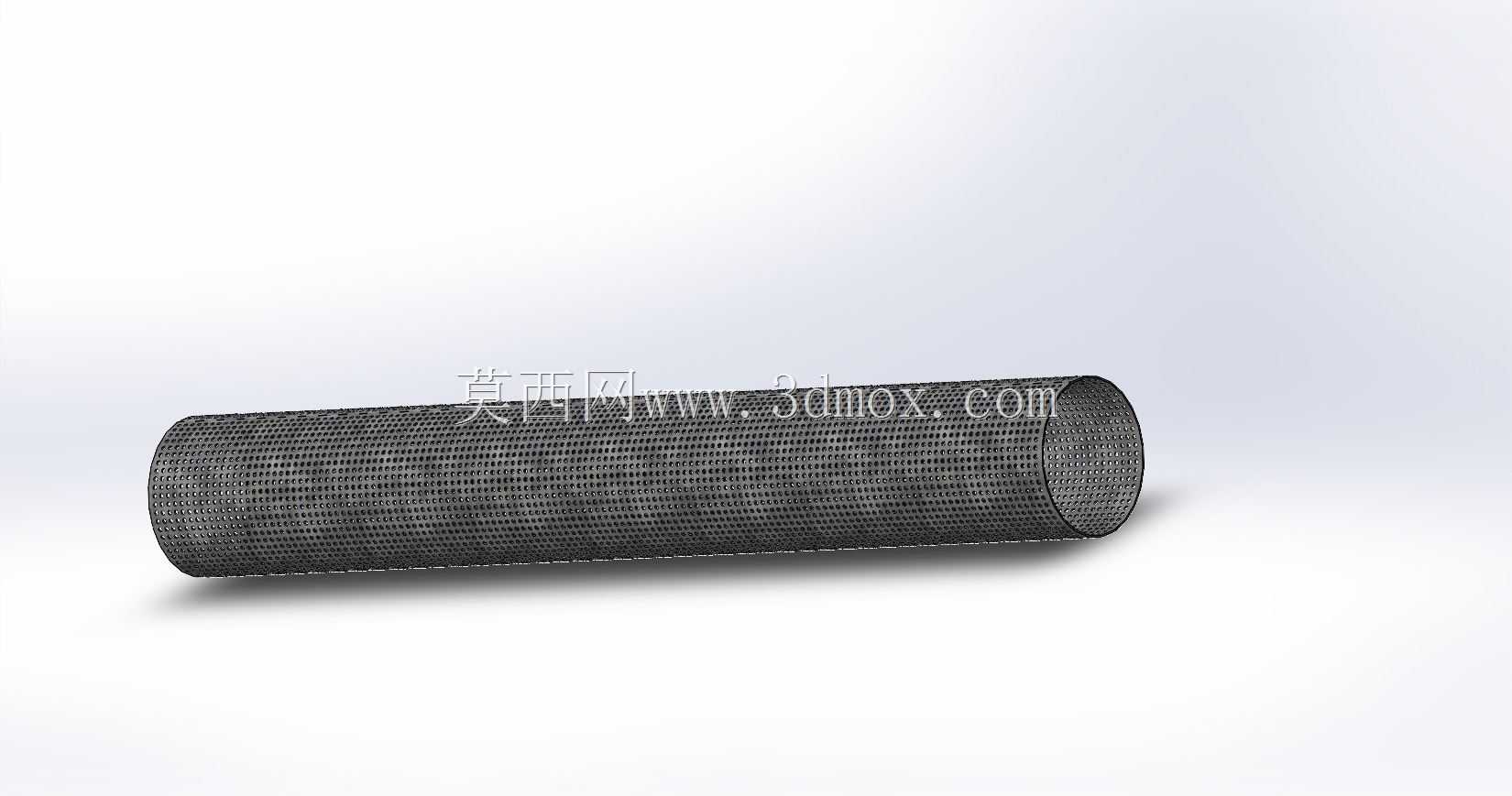

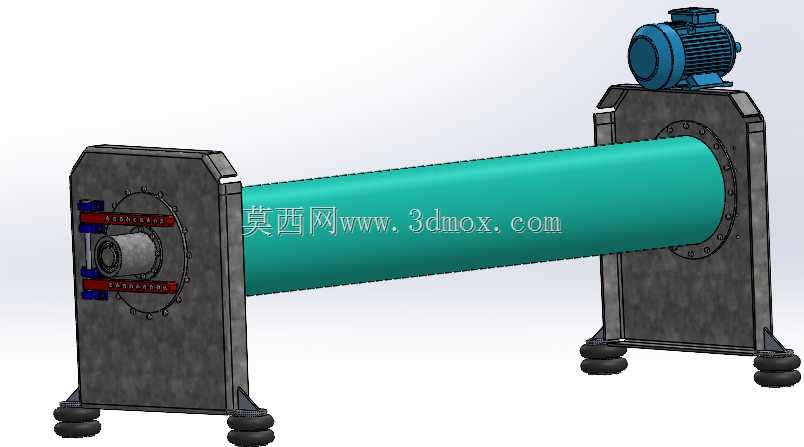

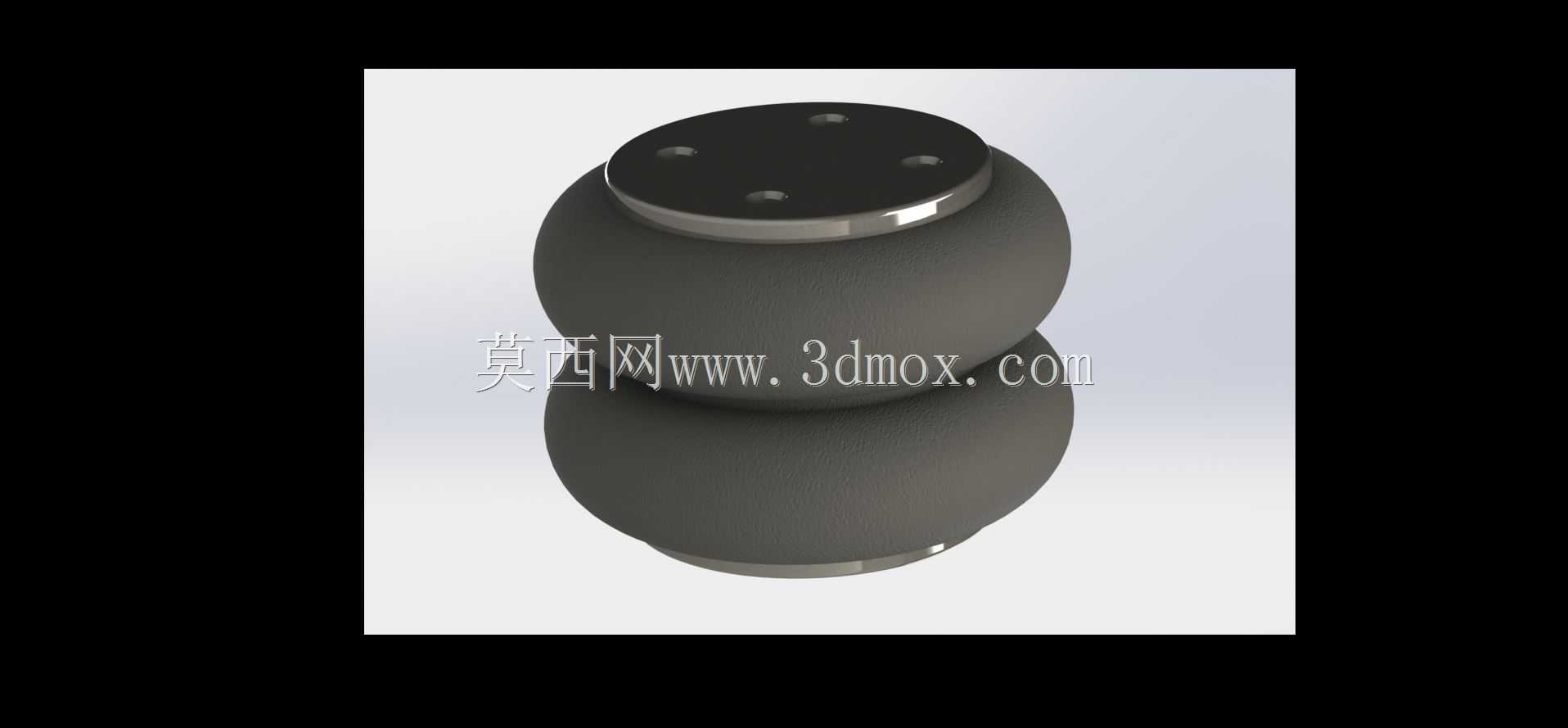

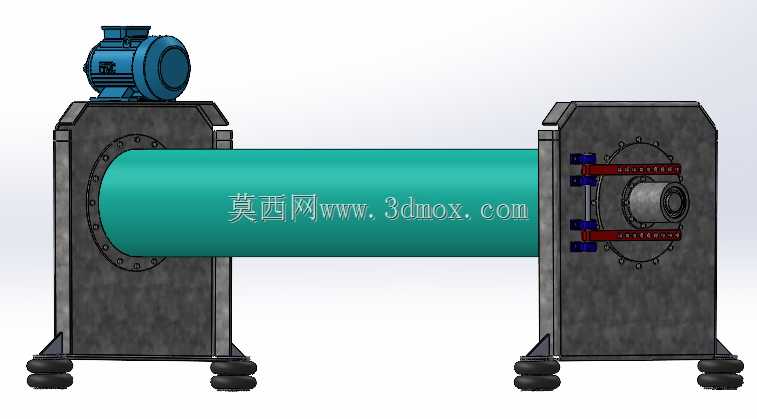

该设备针对大面积地毯的深度清洁场景设计，区别于小型家用手持清洁设备，可适配商用保洁、家政服务、地毯生产后处理等场景下的整幅长毯连续清洁作业，解决传统人工刷洗效率低、清洁均匀度差、挤水不彻底的痛点。整体采用卧式双支撑辊筒布局，核心作业辊为大直径通长筒体结构，筒体表面做防滑耐磨处理，作业时可将待清洗地毯包覆于辊筒表面，随辊筒低速转动完成喷淋、刷洗、挤干的连续工序，双端支撑结构采用加厚铸钢材质墙板，墙板与辊筒主轴之间配置密封轴承组，可承受满负载作业时的径向载荷，避免长辊运行出现挠曲变形。驱动单元布置于单侧支撑墙板上方，通过带传动结构将动力传递至辊筒主轴，传动比匹配清洁作业所需的0.5-2r/min转速区间，保障地毯在辊面的停留时间满足清洁工艺要求。设备底部配置四组阻尼减震脚座，可抵消辊筒带负载转动时的偏心动载荷，降低设备运行时的振动传递，无需额外做基础预埋固定，可适配平整硬化地面的直接放置安装。墙板内侧集成刷洗组件与喷淋管路接口，刷洗组件采用可拆换的硬质毛刷条，沿辊筒轴向均匀排布，与辊面保持恒定的接触间隙，当地毯随辊筒转动经过刷区时，毛刷可深入地毯纤维层剥离嵌藏的污垢，喷淋管路沿轴向布置均布喷嘴，可外接清洁液供给系统，将配比好的清洁液均匀喷淋至地毯表面，配合刷洗动作完成污垢溶解与冲刷。设备两端的支撑墙板预留了挤水辊的安装接口，可根据清洁工艺需求加装橡胶挤水辊，在地毯完成刷洗后通过辊间挤压排出大部分污水，减少后续晾晒干燥的时长。整体结构的安装边界需预留辊筒轴向长度1.2倍的操作空间，径向方向需预留上方驱动单元的维护空间，两侧墙板外侧预留传动部件的拆装空间，设备的进料端与出料端可根据作业场地布局接驳导料台，实现地毯的连续进料与出料。设计过程中针对长辊的挠度变形做了有限元校核，在辊筒内部设置了环形加强筋结构，控制满负载时的辊面径向跳动量在允许范围内，保障刷洗间隙的一致性，避免出现局部清洁不到位或者毛刷过度磨损的问题。所有与水接触的结构件均做了防锈防腐处理，紧固件采用不锈钢材质，延长设备在潮湿作业环境下的使用寿命，支撑墙板与底部脚座之间采用螺栓连接，可通过调整脚座的高度来调平辊筒的水平度，避免设备运行时出现辊筒窜动的问题。
