商用双辊式地毯清洗设备结构设计

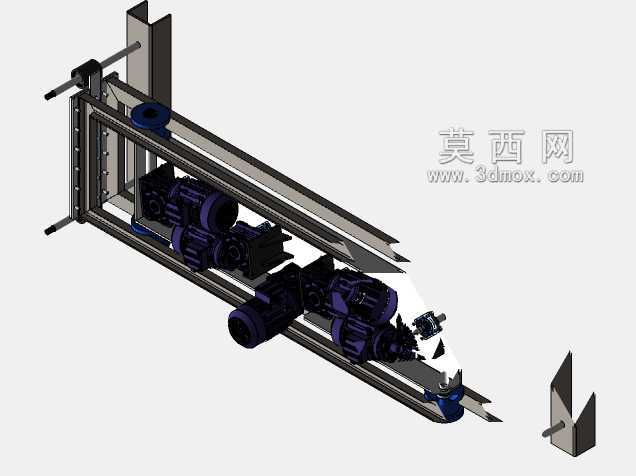

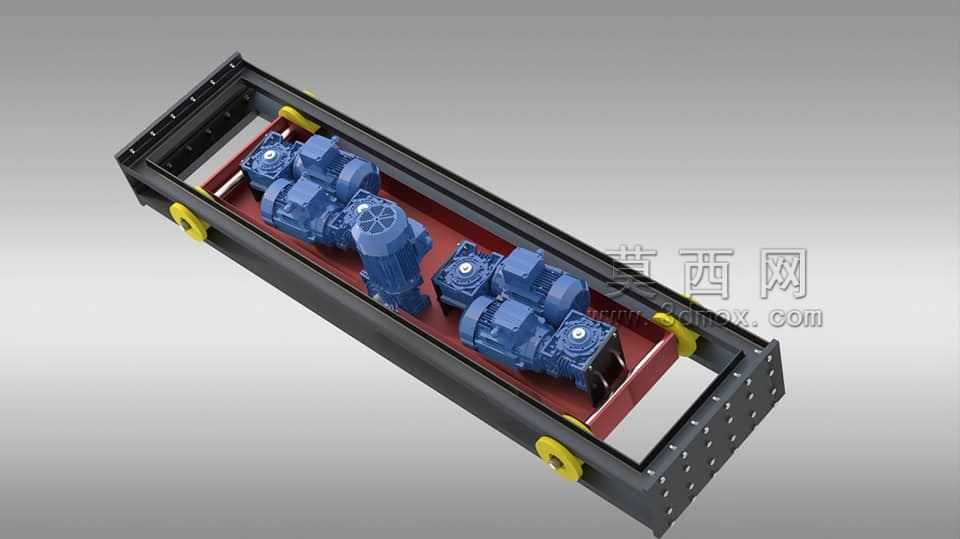

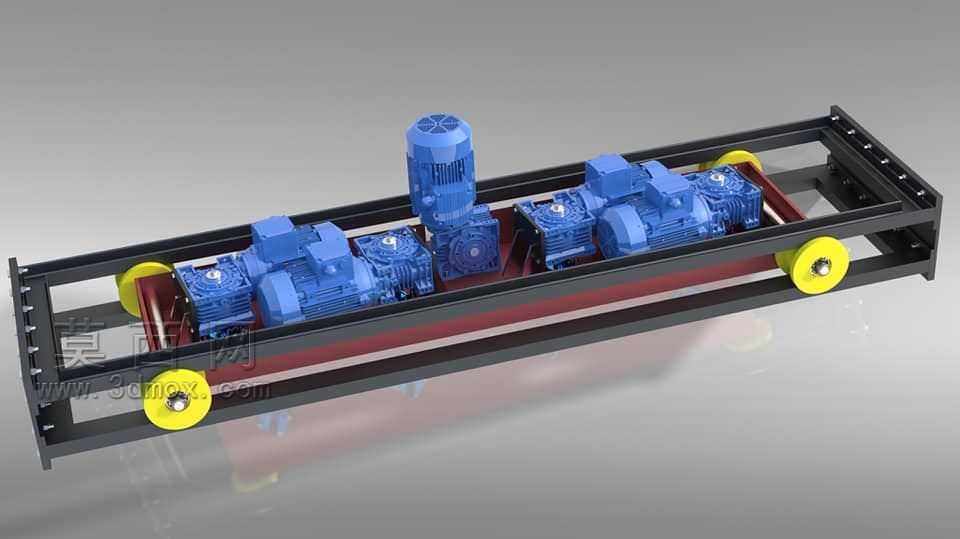

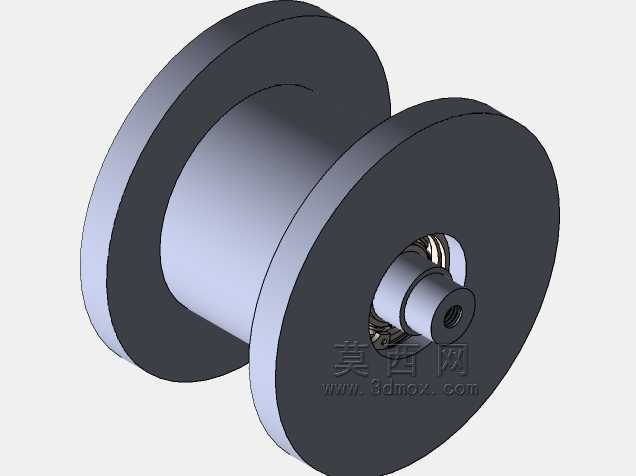

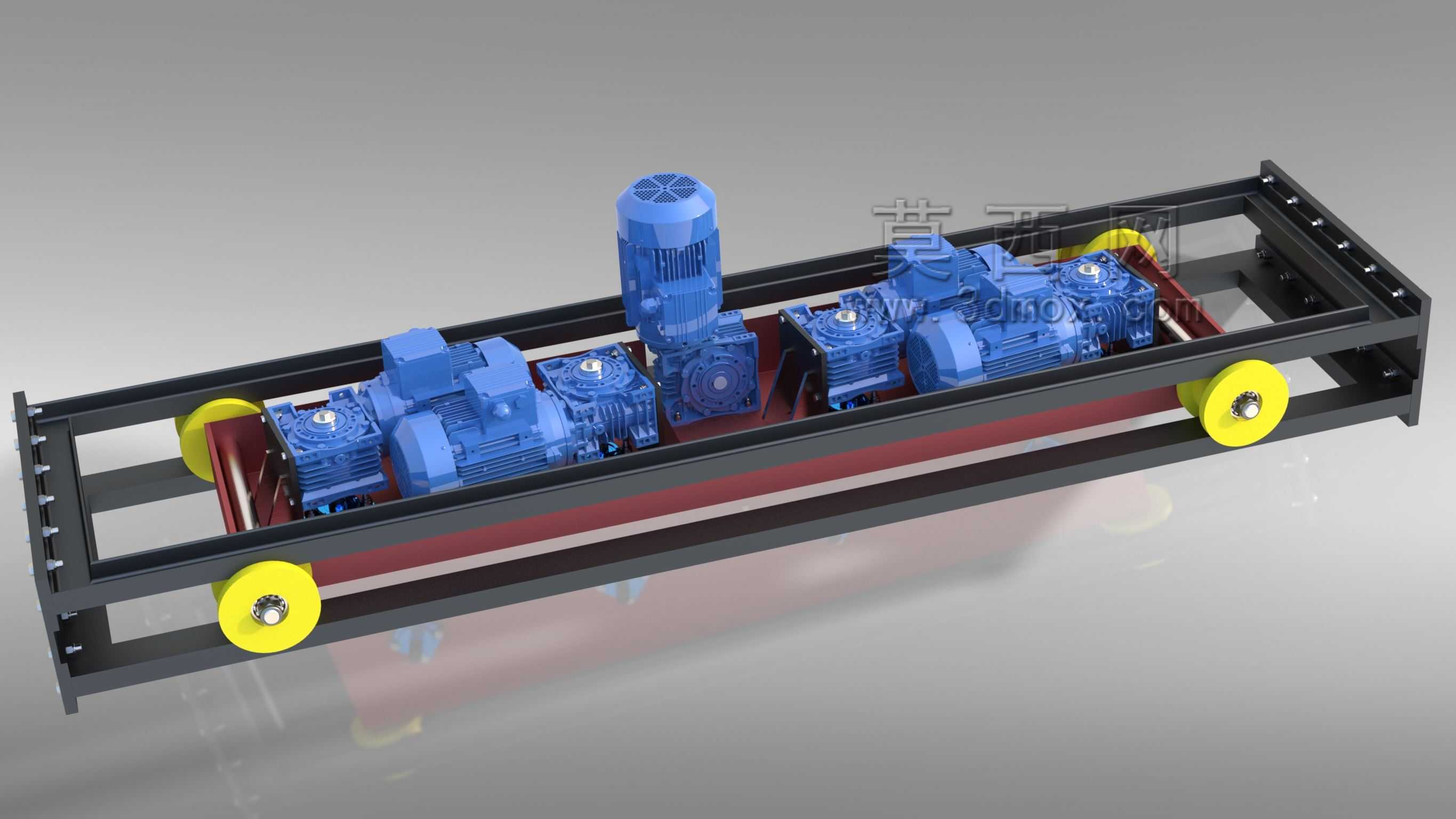

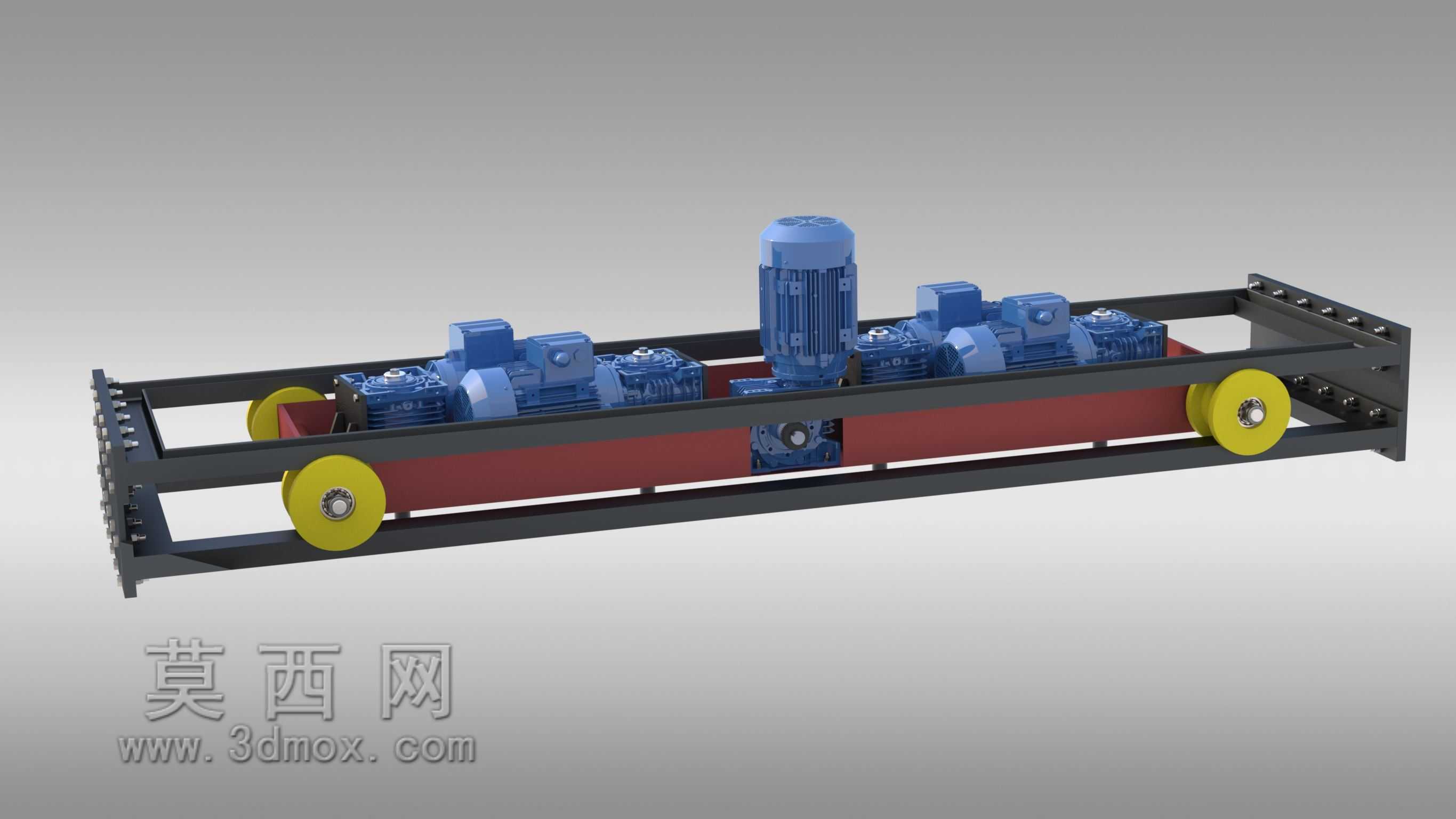

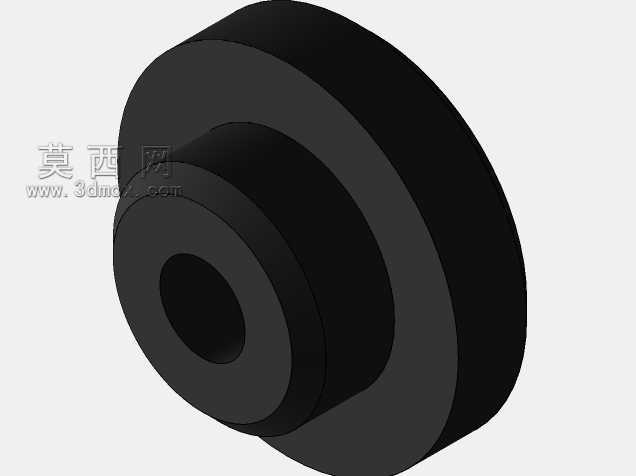

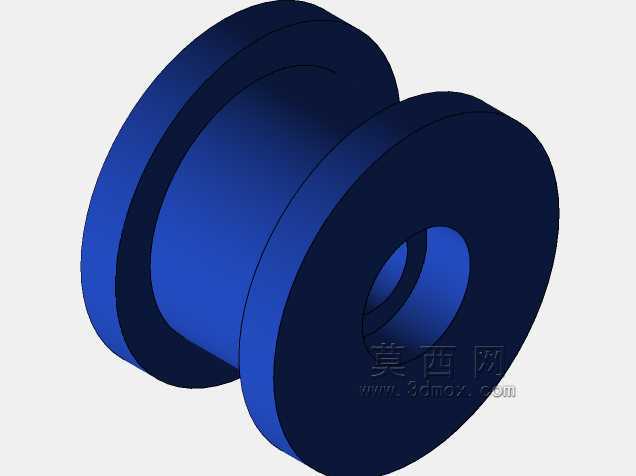

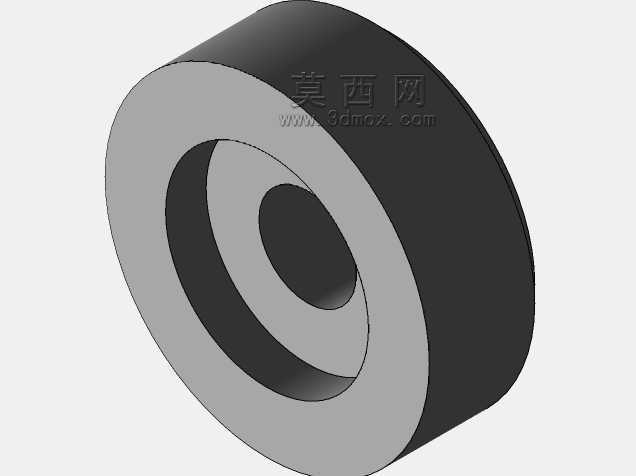

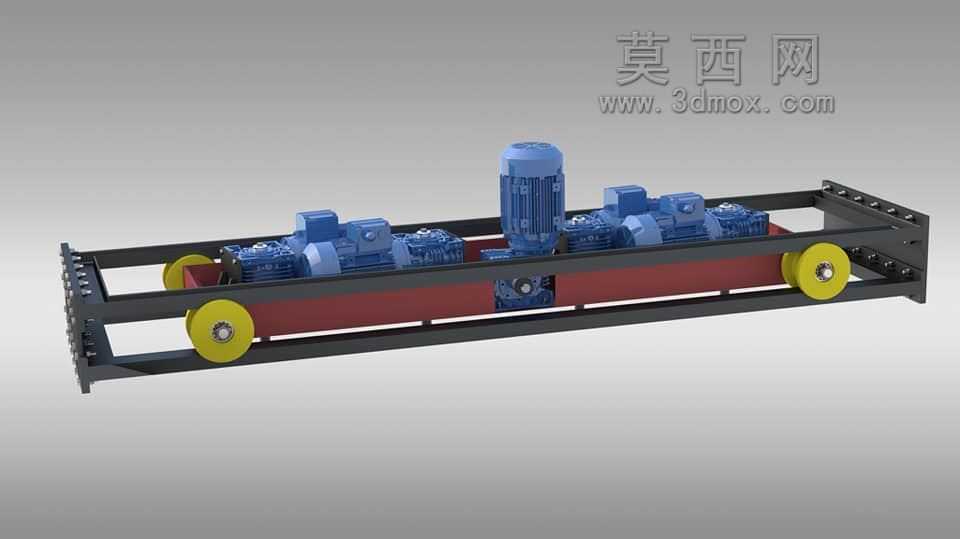

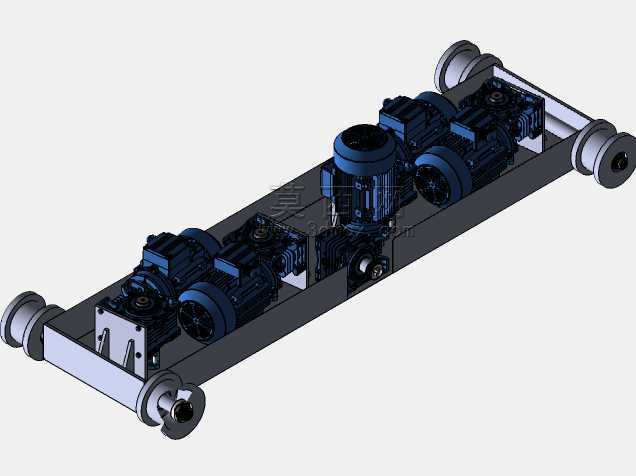

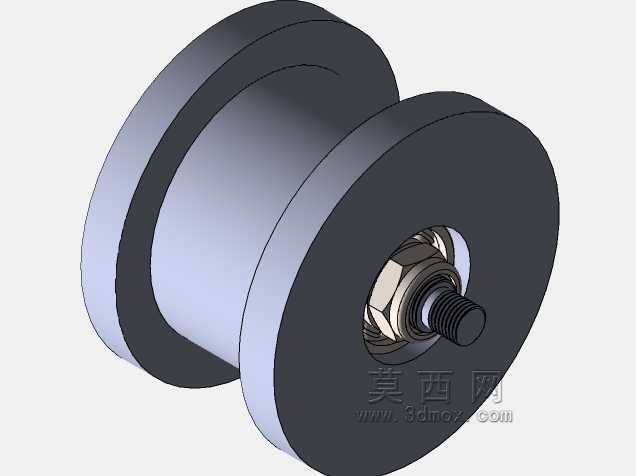

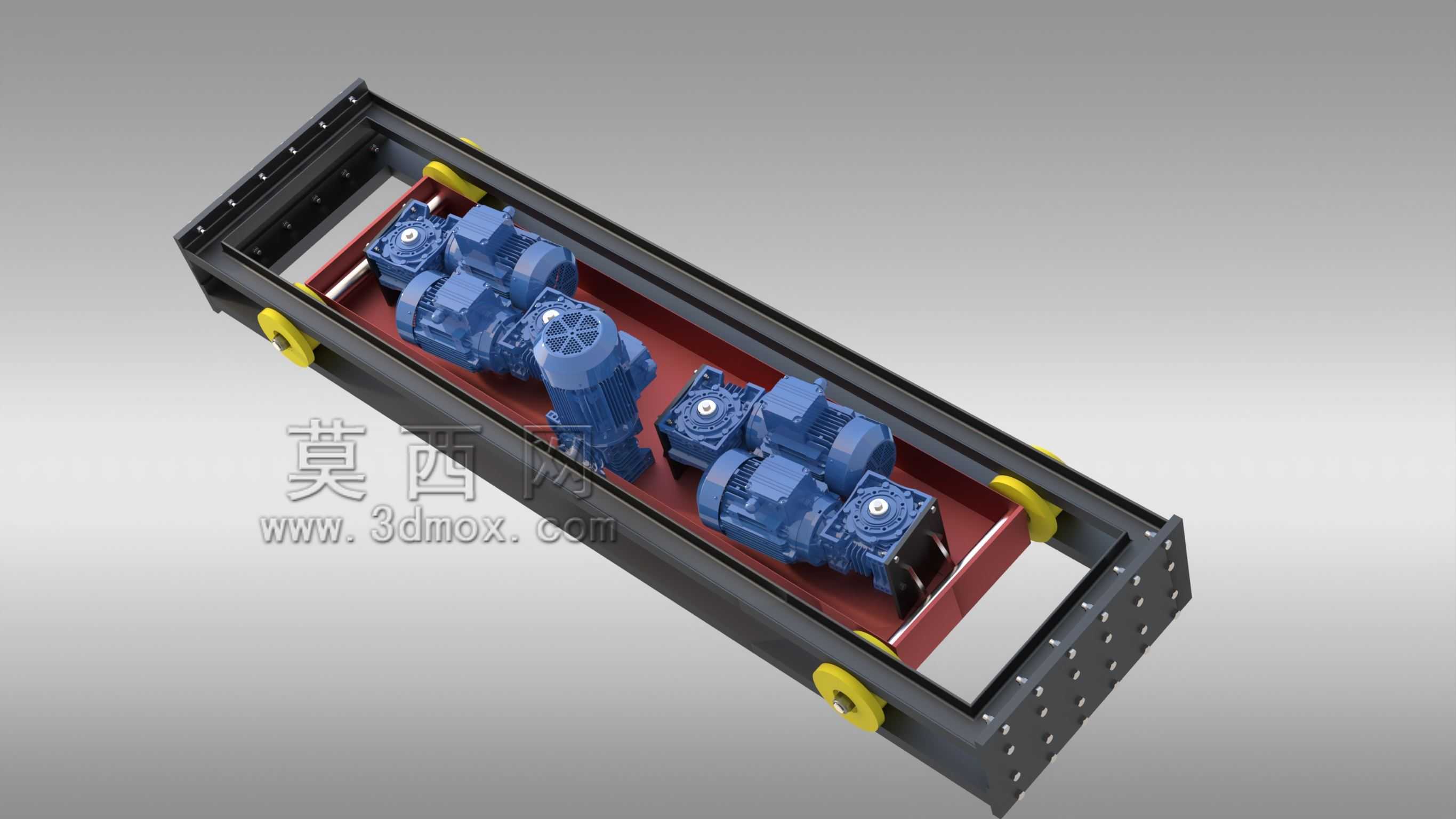

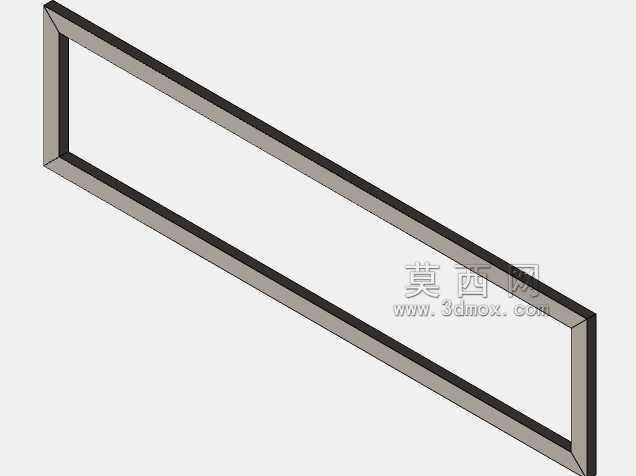

　　这款地毯清洗设备主要面向商用清洁场景，适配酒店、会展中心、写字楼公区等大面积满铺地毯的日常深度清洁作业，区别于家用小型手持清洁设备，其结构设计围绕连续重载作业需求展开，可同步完成地毯纤维深层刷洗、污水抽吸前的预处理工序，单遍作业即可完成传统人工多步清洁的核心流程，大幅降低大面积地毯清洁的人力投入。从整体机架结构来看，采用长箱型开放式框架设计，框架主体选用标准矩形型钢拼焊成型，所有安装面焊后统一做铣平加工，保证动力组件、辊刷轴系的安装同轴度公差控制在0.1mm以内，避免长周期运行出现轴系偏磨、传动异响问题。框架两侧预留的黄色滚轮组件为设备移位支撑结构，滚轮采用高耐磨聚氨酯包胶材质，既保证设备在非作业状态下可单人推行移位，

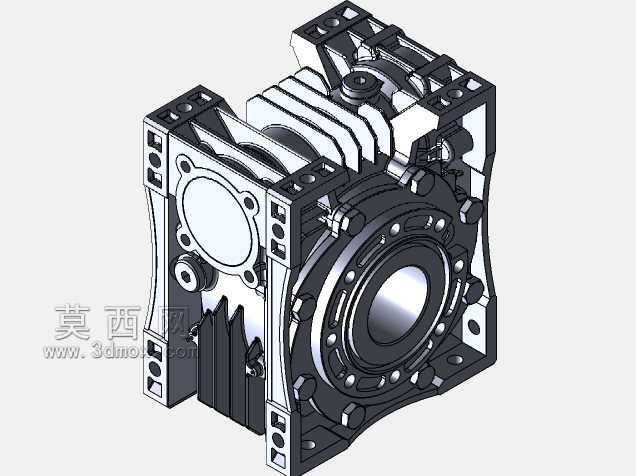

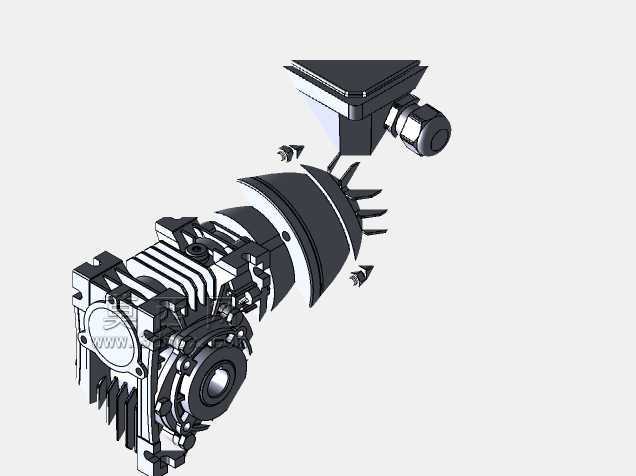

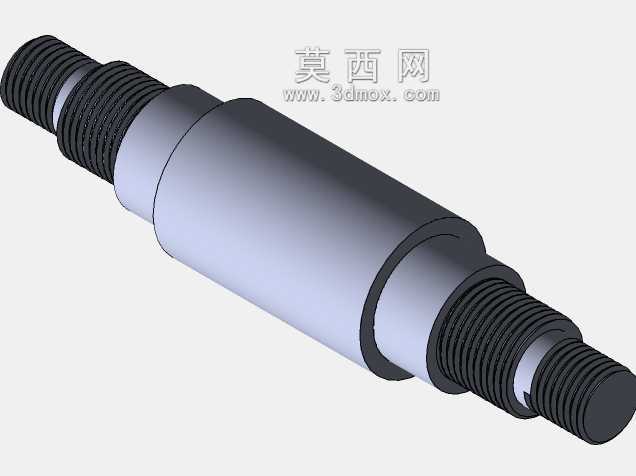

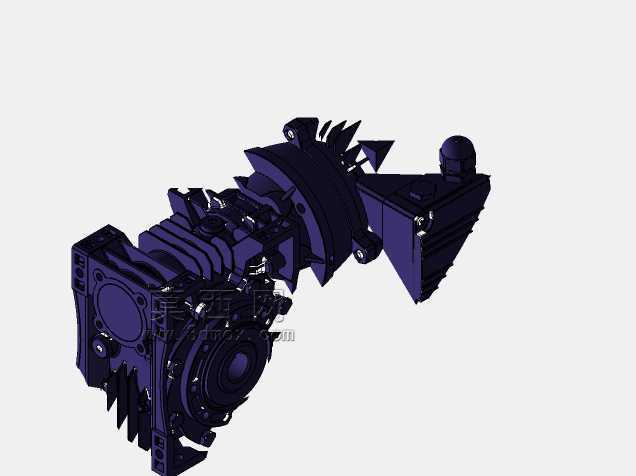

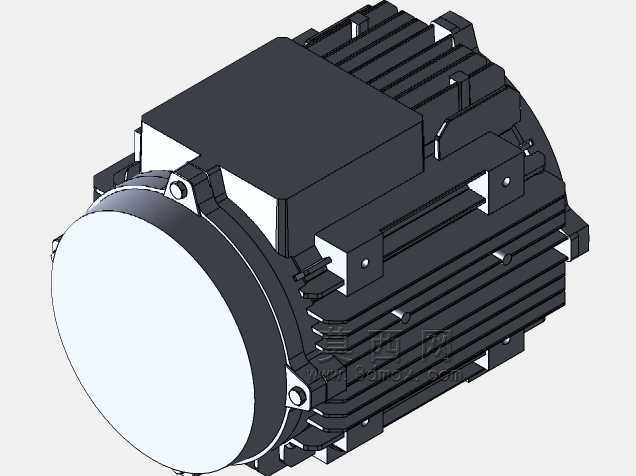

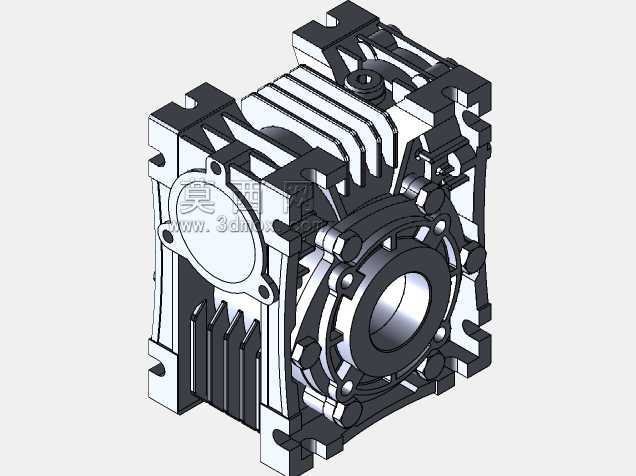

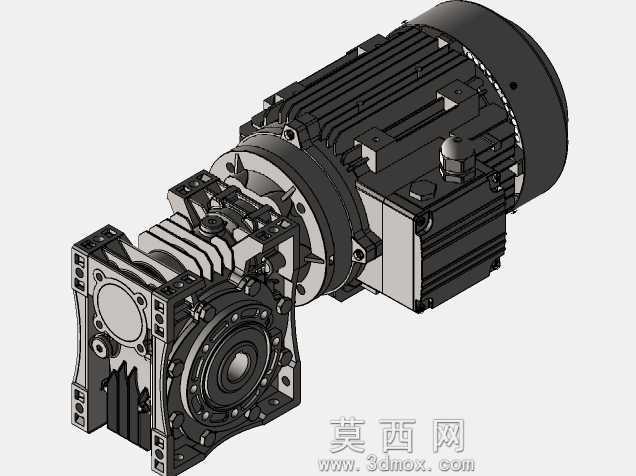

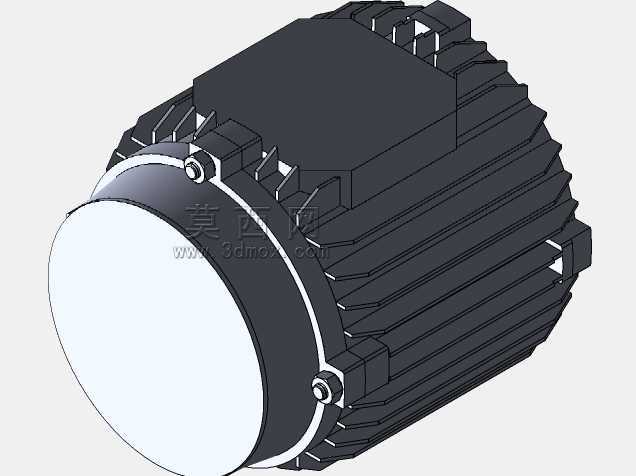

　　也避免硬质滚轮对地毯表层纤维造成碾压损伤，滚轮安装座设计为高度可调结构，可根据不同厚度地毯的清洁需求，调整辊刷与地毯表面的接触压入量，适配5mm到25mm厚度区间的各类圈绒、割绒地毯清洁作业。动力排布上采用双组驱动单元对称布置在框架中部的安装基座上，每组驱动单元集成减速机构与输出轴系，分别驱动前后两根清洗辊刷做反向相对转动，前辊刷负责将地毯纤维向逆向拨开，带出纤维深层嵌藏的沙尘、污渍，后辊刷配合清洁液喷淋做正向梳理刷洗，避免单辊刷洗出现的纤维倒伏、清洁死角问题。两组驱动单元之间预留的空腔为清洁液管路与线缆走线空间，所有线缆沿框架内侧的走线槽排布，外部加装金属护板遮挡，避免作业过程中溅出的污水、清洁液侵蚀线路，也防止辊刷缠绕的毛发、

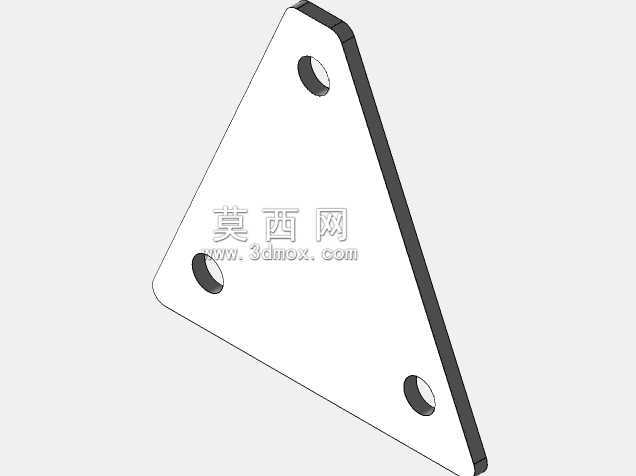

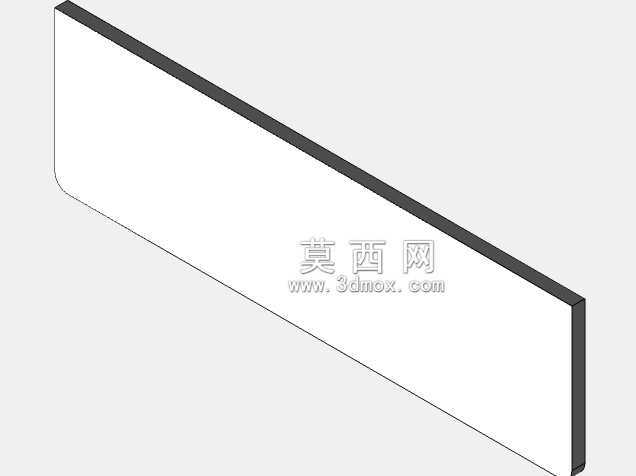

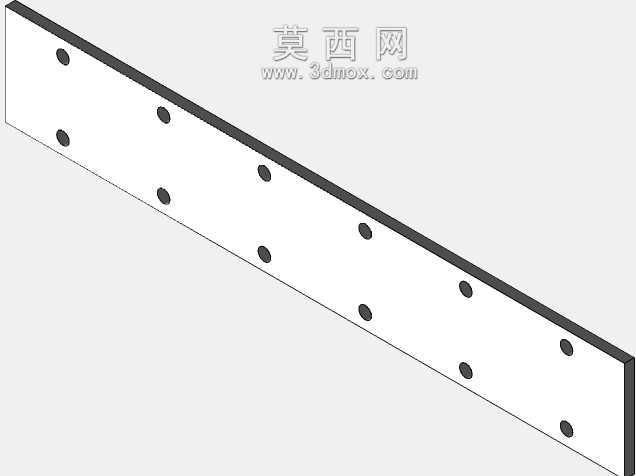

　　纤维碎屑剐蹭线路造成破损。设备两端的端板设计为可快拆结构，通过内六角螺栓与框架主体连接，日常维护时无需拆解整体机架，仅需拆下两端端板即可完成辊刷更换、传动皮带张紧度调整、轴承润滑等常规维保操作，大幅降低设备运维的拆解工作量。框架上沿均匀分布的安装孔位为外围护板、喷淋管路、污水抽吸组件的预留安装位，所有孔位采用数控加工一次成型，孔位公差控制在±0.05mm，保证外围附件安装时无需二次扩孔，可直接完成装配。从安装边界来看，设备整体为长条形窄幅结构，宽度控制在600mm以内，可顺利通过常规商用建筑的标准门洞、电梯轿厢，无需拆分即可完成不同楼层间的转场作业；设备底部的辊刷突出量经过反复校核，在非作业状态下辊刷与地面预留10mm间隙，

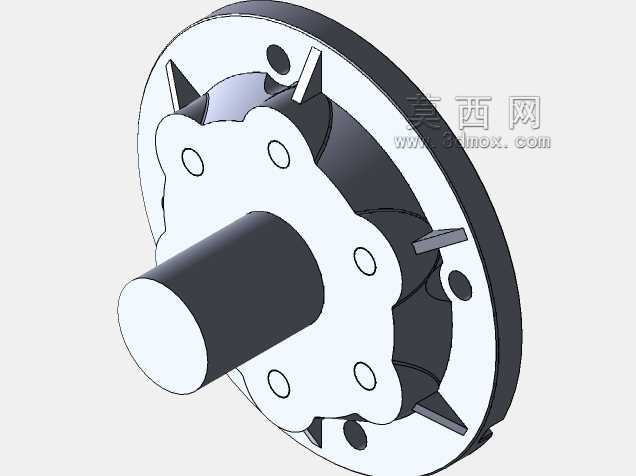

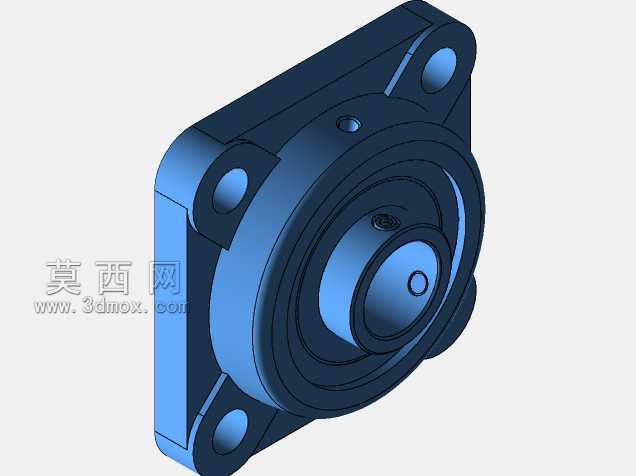

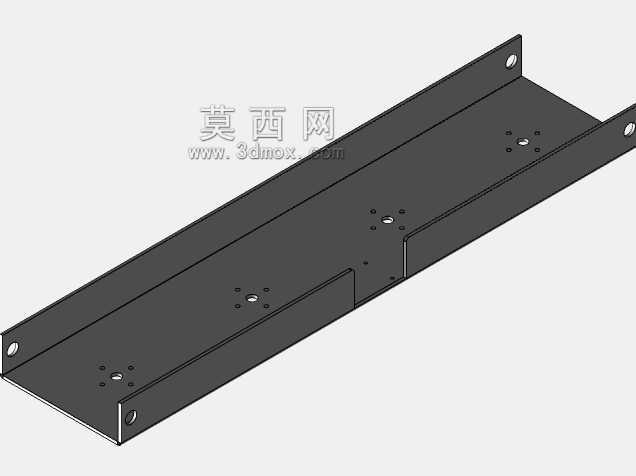

　　移位过程中不会剐蹭硬质地面，作业状态下通过调整滚轮高度，可将辊刷压入地毯纤维3-5mm，既保证刷洗力度足够，也不会因压入量过大造成电机过载、地毯纤维过度磨损。传动结构的设计上，驱动单元与辊刷之间采用带传动结构，带轮选用铸铁材质做动平衡校正，传动带选用耐油耐水的多楔带，相比齿轮传动可更好吸收作业过程中辊刷碰到地毯内硬质杂物产生的冲击载荷，避免硬传动造成的齿轮崩齿、电机轴断裂问题，同时多楔带的张紧结构设计为滑槽式，调整张紧度时仅需松开驱动单元的固定螺栓，沿滑槽调整位置即可完成张紧，无需额外加装张紧轮，简化整体传动链路。设备框架底部的边缘做了圆角钝化处理，所有焊接位置打磨平整无焊渣凸起，避免作业过程中框架边缘勾扯地毯纤维，也防止运维人员操作时被锐边划伤。从实际作业逻辑来看，设备整体可配套牵引机构做匀速走行，走行速度与辊刷转速做匹配设计，保证地毯每一处位置的刷洗时长控制在合理区间，不会因走行过快出现清洁不彻底，也不会因走行过慢造成地毯过湿、延长后续晾干时长。框架中部的红色安装底板为喷淋管路的固定基座，喷淋头沿底板长度方向等距排布，可将清洁液均匀雾化喷洒到辊刷与地毯接触区域，避免局部喷液过多造成污水横流。整体结构设计完全围绕商用清洁的重载、易维护、高适配性需求展开，所有零部件选型优先考虑通用化标准件，轴承、螺栓、密封件等均选用市面通用规格，后期更换无需定制特殊配件，降低设备全生命周期的使用成本。
