摆线式液压马达结构设计方案

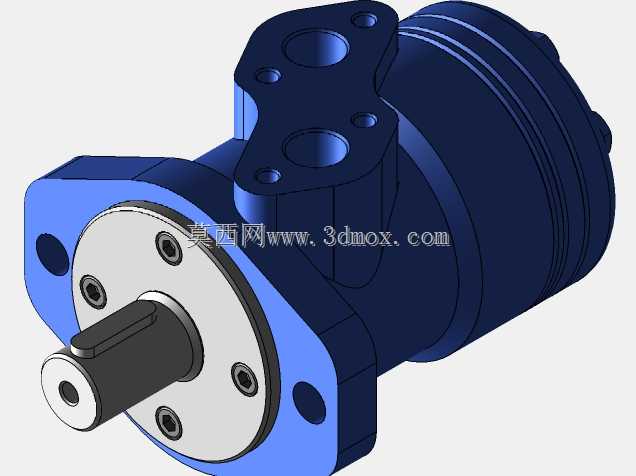

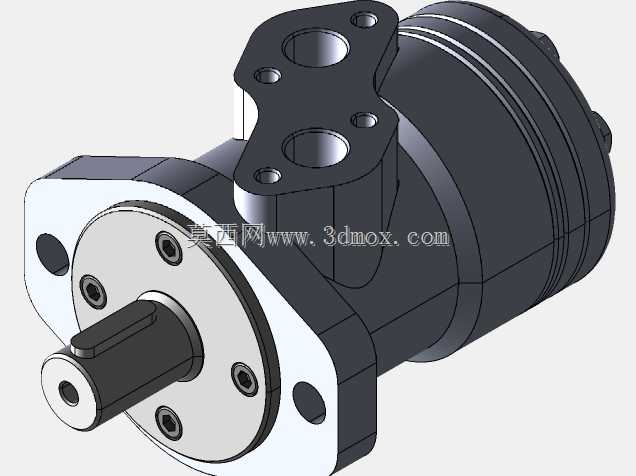

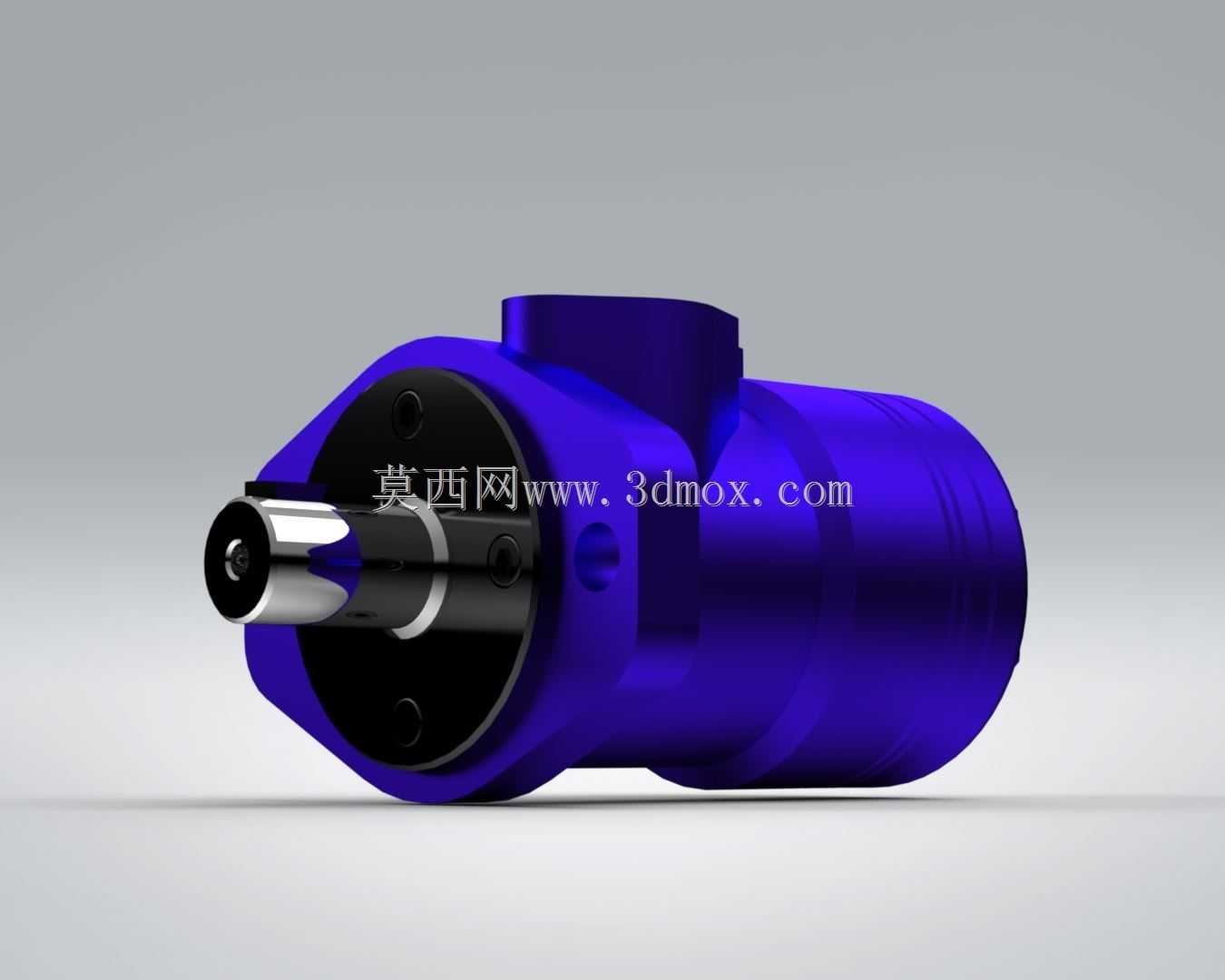

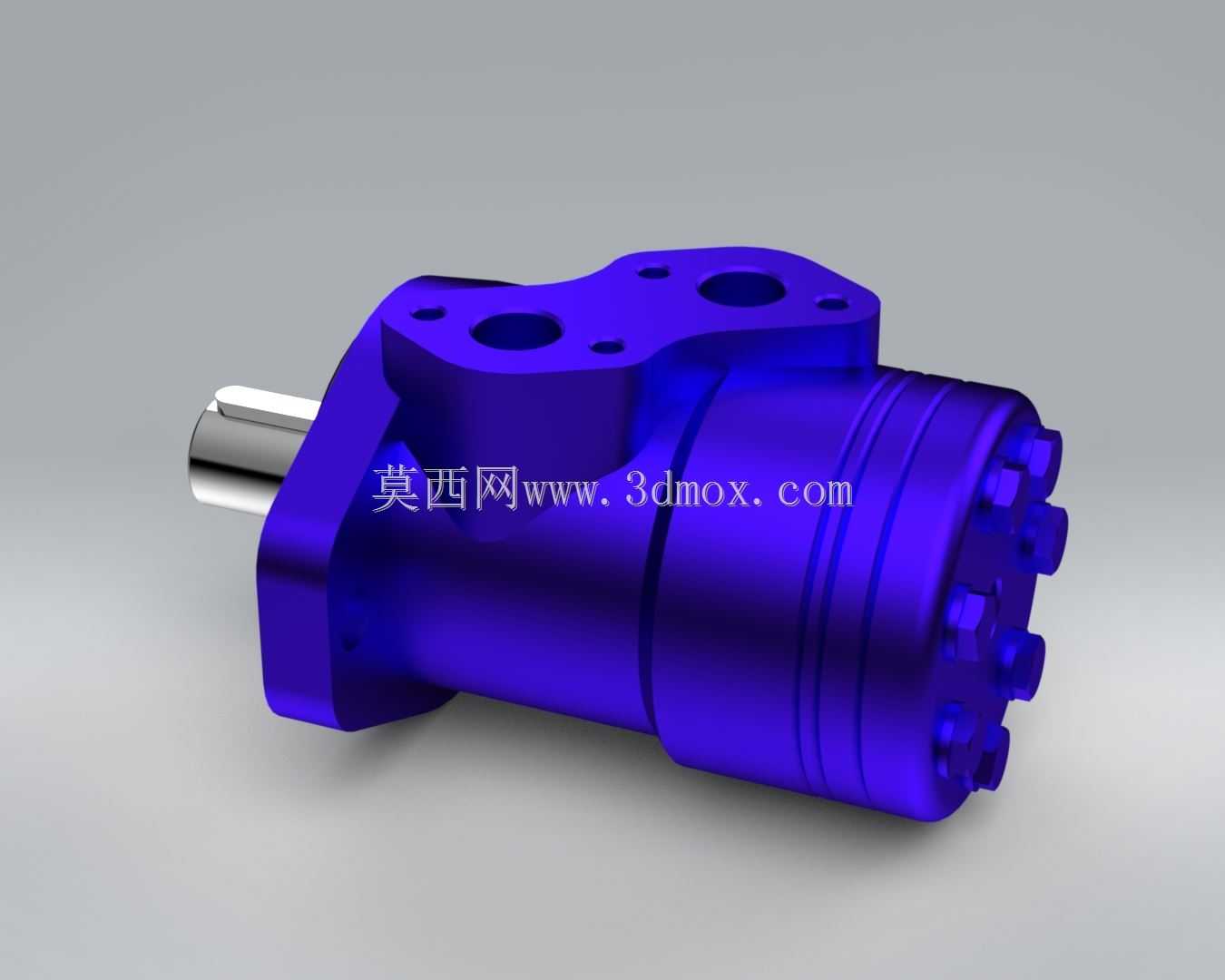

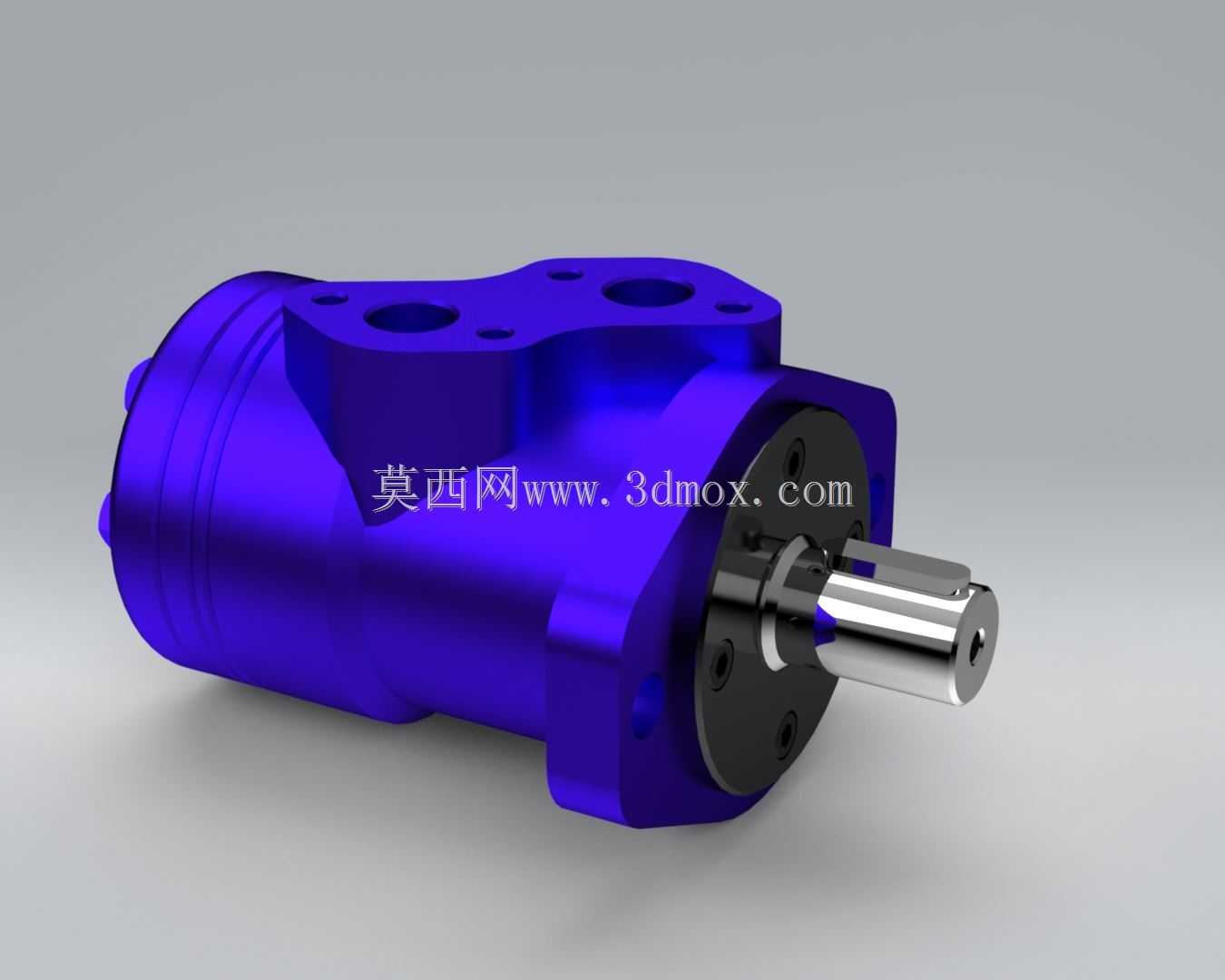

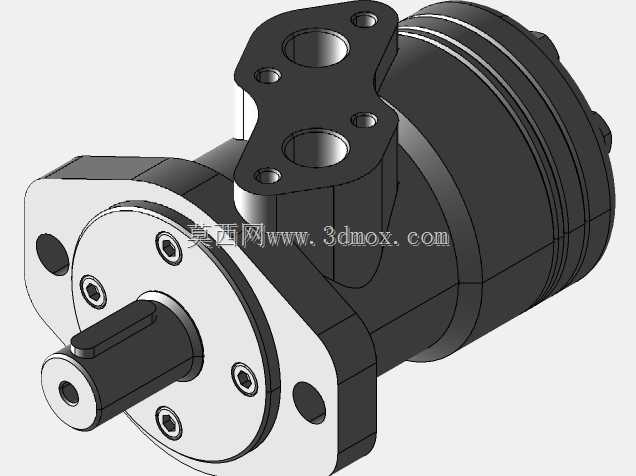

这类摆线结构的液压执行元件，常被应用在工程机械回转机构、小型农机具驱动、轻工机械输送单元、机床辅件传动等场景中，作为将液压能转换为旋转机械能的核心部件，它可以在较低转速下输出较大扭矩，不需要额外搭配大减速比的齿轮组就能直接驱动负载，很大程度上简化了整套传动系统的结构布局。从实际使用场景来看，这类元件对安装空间的适配性要求较高，设计时优先采用了端面配流的结构形式，配流精度更高，容积效率表现更稳定，在长期带载运行的工况下，内部泄漏量能控制在较低区间，不会因为长时间工作出现输出扭矩明显衰减的问题。输出轴端采用标准的渐开线花键连接形式，和负载端的连接适配性强，能承受一定的径向载荷与冲击载荷，适配多数常规工业场景的安装接口。安装法兰采用菱形两孔安装的布局，安装孔的位置公差经过严格校核，和市面同规格型号的安装尺寸完全兼容，设备改造替换时不需要重新加工安装基座，能直接完成换装。壳体采用整体式铸造结构，外部的加强筋布局沿着内部压力分布的走向设计，既保证了高压工况下的壳体强度，又不会过度增加元件的整体重量，进出油口的位置设置在壳体侧上方，和安装法兰保持足够的安全间距，布管时不会和安装基座、周边结构件产生干涉。内部的转子定子副采用摆线齿形啮合设计，齿面接触应力分布均匀，运转时的摩擦损耗更低，运转平稳性更好，低速工况下不会出现明显的爬行现象，驱动负载时的转速输出线性度高，方便配套液压系统实现精准的转速调节。端盖部分采用螺栓圆周均布的锁紧形式，螺栓预紧力经过统一校核，能保证各个结合面的密封压力均匀，避免高压工况下出现渗漏问题，同时端盖的外形做了切边处理，拆装时扳手有足够的操作空间，后期维护拆解不需要完全拆除周边的管路就能完成密封件更换等常规维保操作。设计过程中也充分考虑了不同工况的适配性，壳体的油道走向做了圆弧过渡处理，减少液压油在内部流动时的压力损失，同时能降低油液流动产生的振动与噪音，在车间设备、户外工程机械等不同使用场景下都能保持稳定的工作状态。
