中式粘土屋面瓦结构三维设计

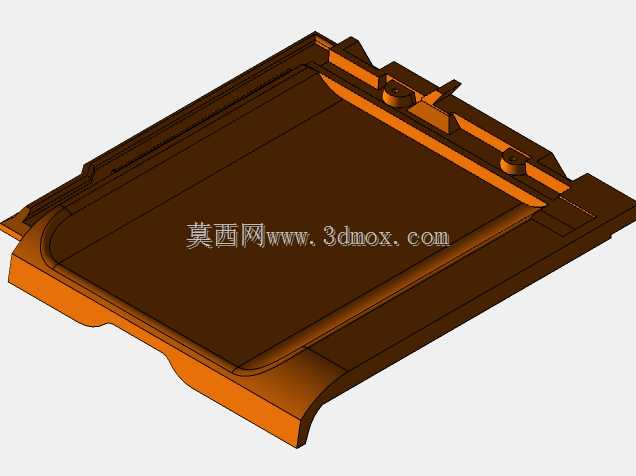

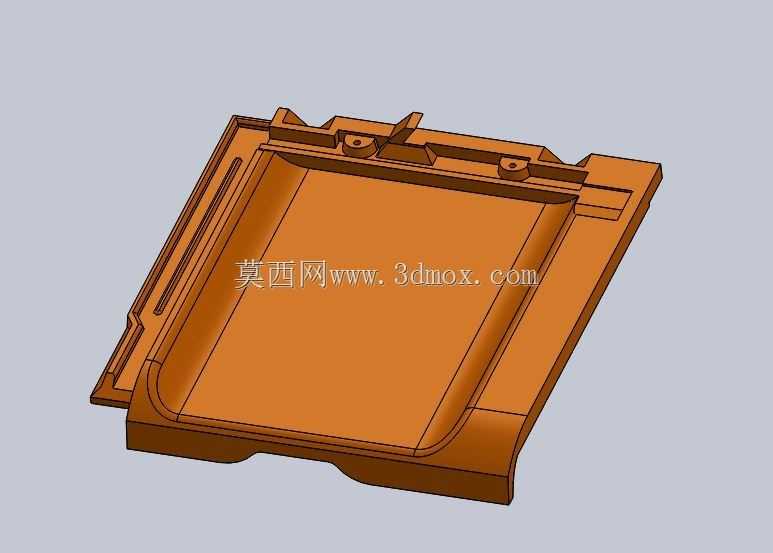

这款粘土材质的中式屋面瓦，主要应用于传统中式民居、仿古建筑、文旅修缮项目的坡屋面铺装作业，是屋面防水、排水体系里的核心外露构件，同时承担建筑外立面装饰的作用。从实际工程落地的角度看，这类瓦件的设计首先要解决的是坡屋面的搭接密封问题，模型里呈现的侧边搭接止口、上下端的叠合定位结构，都是为了在铺装时让相邻瓦件形成连续的密封面，避免雨水顺着搭接缝隙倒灌进屋面基层，减少屋面渗漏的隐患。瓦面的弧形导水沟槽设计，是顺着屋面坡度方向设置的，降雨时可以快速将瓦面的汇水导向下端的瓦件，逐级导流至屋面檐口排出，有效降低屋面积水的概率。设计过程中，瓦体背面的定位凸台结构是重点考量部分，这类结构需要和屋面挂瓦条的尺寸精准匹配，安装时可以直接卡入挂瓦条的定位区间，不需要额外做复杂的固定件调整，既能提升现场铺装的效率，也能保证整片屋面的瓦件排布整齐，横纵缝隙均匀一致。瓦体的边缘做了加厚处理，是考虑到施工过程中搬运、踩踏的受力需求，避免瓦件在铺装作业时出现边角碎裂的问题，同时加厚的边缘也能提升搭接位置的结构强度，在常年经受风荷载、积雪荷载的工况下，不会出现搭接位变形翘边的情况。从安装边界来看，这类瓦件适配常规的295规格挂瓦条铺装体系，上下叠合的搭接长度预留了足够的调节余量，施工时可以根据屋面的实际坡度微调搭接量，在15度到60度的坡屋面上都能实现稳定铺装。瓦体表面的平缓弧度设计，除了导水功能外，也兼顾了传统中式建筑的屋面线条美感，铺装完成后可以形成流畅的瓦垄肌理，契合中式建筑的外观质感。另外，瓦件上预留的固定孔位，是用于高海拔、大风区域的加固作业，在这类区域施工时可以通过不锈钢钉穿过预留孔将瓦件固定在挂瓦条上，提升整片屋面的抗风揭能力，避免强风天气下瓦件脱落。整个瓦体的壁厚设计做了均匀化处理，在粘土压制成型、烧结的生产环节，可以减少因壁厚不均导致的烧结变形、开裂问题，提升生产环节的成品率，降低生产过程的损耗。
