手动轮驱动式输送机定心定位工装结构

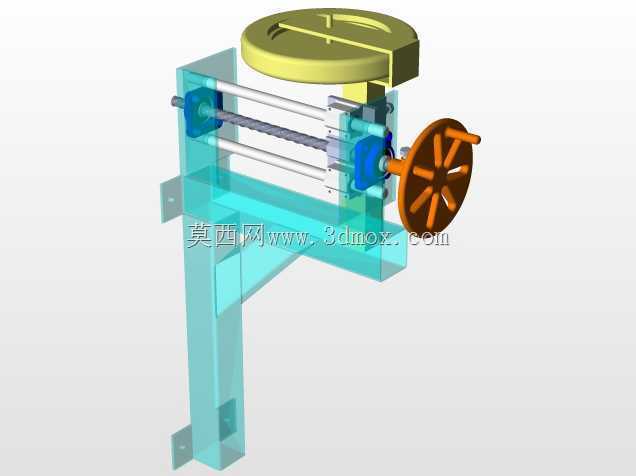

　　该定心结构主要应用于散料、箱装件输送线的工件对中工位，常见于包装输送段、装配线进料端、检测工位前置段，解决输送过程中工件偏移中心线导致的后续卡料、对位不准、检测数据偏差等实际生产问题，尤其适配中小型输送线的手动调节对中需求，无需额外配置气动或电动动力源，适合无气源、低自动化程度的老旧线体改造场景。整套机构采用立式悬臂安装形式，支撑立柱为槽型截面结构，通过底部预留的安装孔位可直接固定在输送机侧架的型材或钢板上，安装时需保证调节丝杠的轴线与输送方向垂直，导向光轴与丝杠保持平行，两轴的平行度公差需控制在0.1mm/m以内，避免调节过程中出现卡滞。核心调节单元采用梯形丝杠配合双光轴导向的结构，梯形丝杠具备自锁特性，

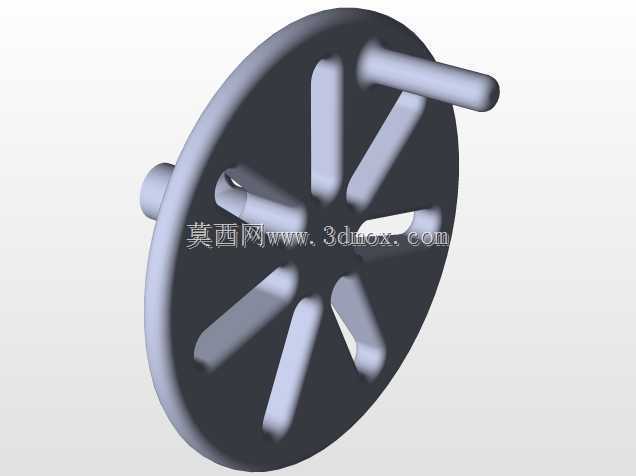

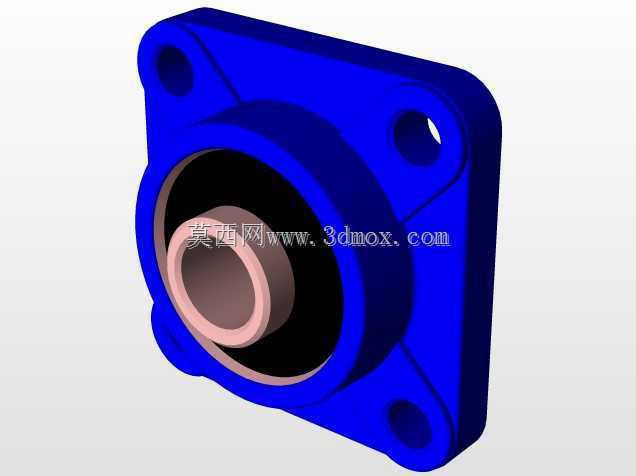

　　调节到位后无需额外锁止结构即可保持位置稳定，不会因输送过程中的振动导致定心位置偏移；手轮采用辐条式结构，握持操作时受力均匀，转动手轮即可带动定心执行端沿光轴做直线往复运动，实现对不同宽度工件的对中适配。顶部的圆形定位盘为工件承载接触面，盘面做了防滑处理，当工件输送至该工位时，通过调节两侧的定心执行件推动工件移动至输送线中心位置，保证工件后续进入下一工位时的位置一致性。设计过程中优先考虑了操作的便捷性与维护成本，所有转动配合位置均采用自润滑轴承，无需频繁加注润滑脂，日常维护仅需定期清理丝杠与光轴表面附着的输送粉尘即可；整体结构的外露部件均做了倒角处理，无尖锐棱角，避免操作过程中出现磕碰划伤。安装边界方面，

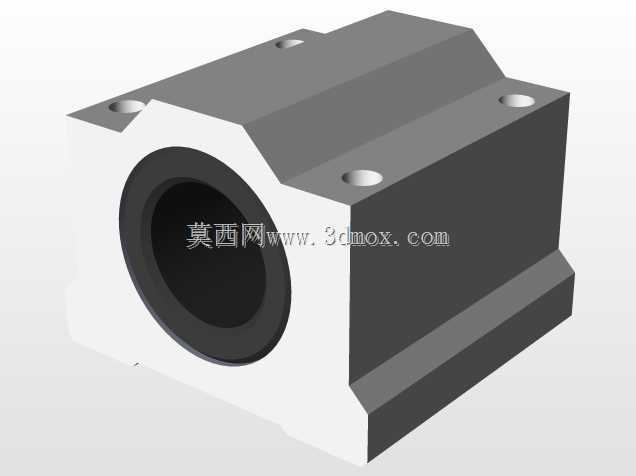

　　整套机构的横向调节行程可覆盖常规300mm以内宽度的工件对中需求，支撑立柱的高度可根据输送线的架体高度做适配裁切，安装时需保证定心执行端的工作面高度与输送面高度差控制在±2mm以内，避免工件过渡时出现卡滞。该结构没有复杂的电控元件，故障点极少，适合生产现场的操作人员直接手动操作，调节时可根据工件的实际偏移量实时微调，对中精度可控制在1mm以内，完全满足常规输送工位的对中要求。在结构强度校核阶段，针对丝杠的轴向受力、支撑立柱的悬臂弯矩做了针对性强化，丝杠选用45号钢调质处理，光轴采用镀铬硬轴，支撑立柱的板材厚度不低于5mm，保证在推动最大15kg工件时不会出现结构变形。导向组件的两个光轴对称分布在丝杠两侧，承担调节过程中的径向弯矩，

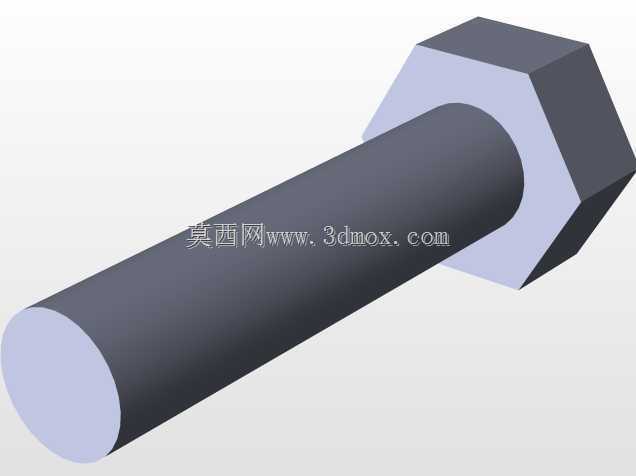

　　避免丝杠承受额外的径向力，有效延长丝杠的使用寿命。手轮与丝杠的连接采用键连接加顶丝固定的形式，长期使用也不会出现手轮打滑空转的问题。顶部定位盘与滑动座的连接采用可拆卸式螺栓固定，可根据不同的工件接触面形状更换适配的定位头，比如针对圆柱形工件可更换V型定位块，针对箱装工件可更换平板定位块，拓展了整套机构的适用范围。
