家具底部安装式11板枢轴铰链结构

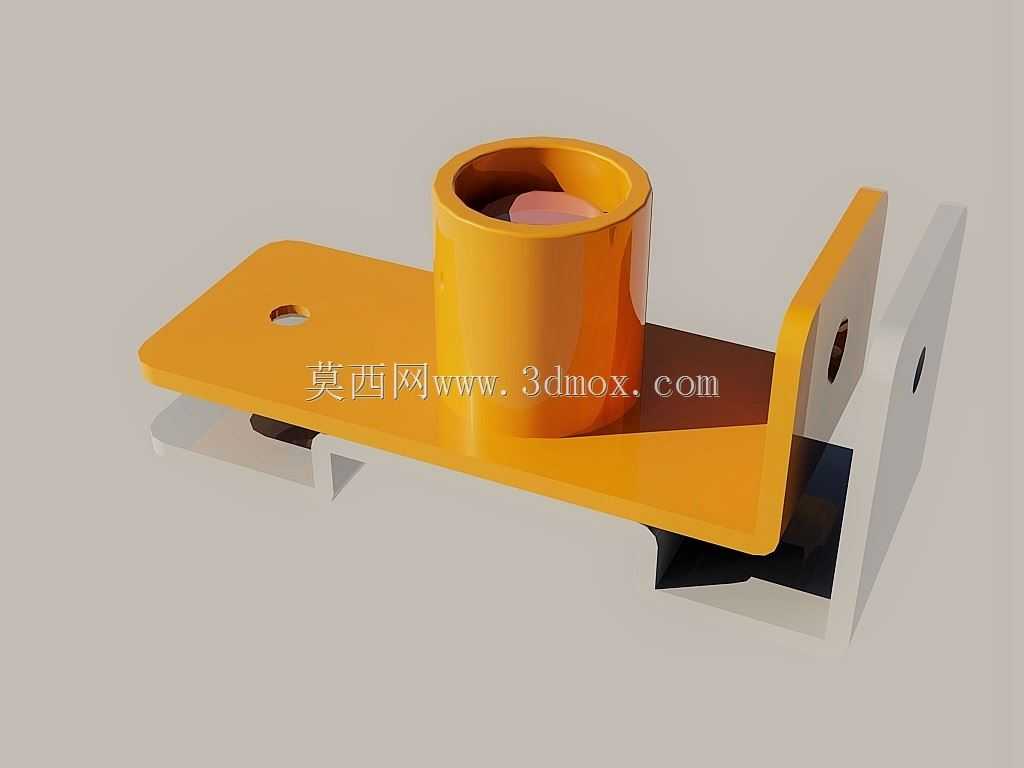

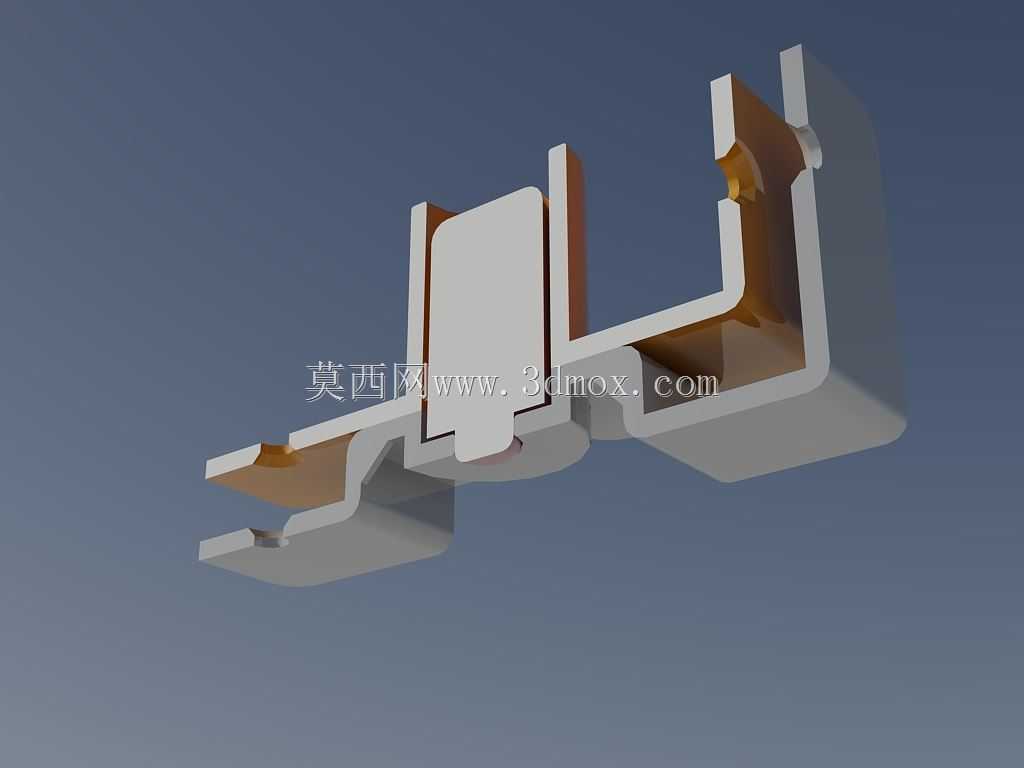

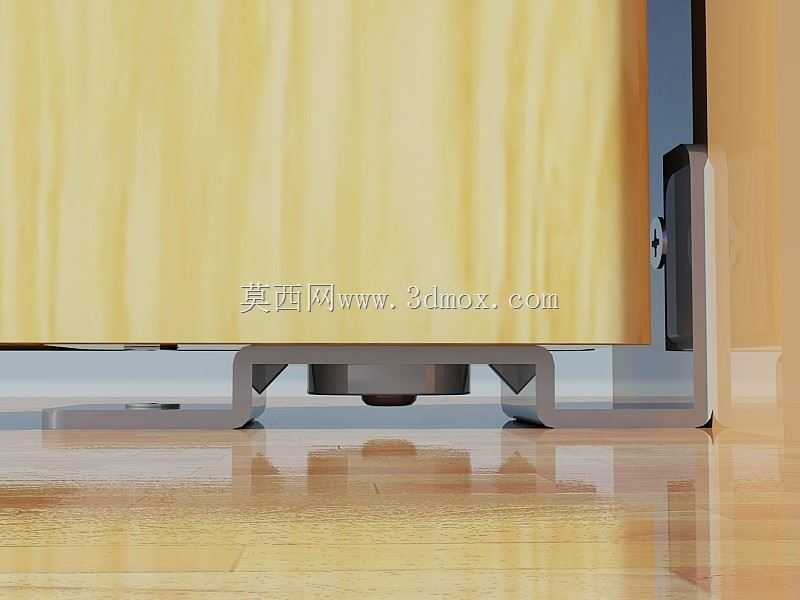

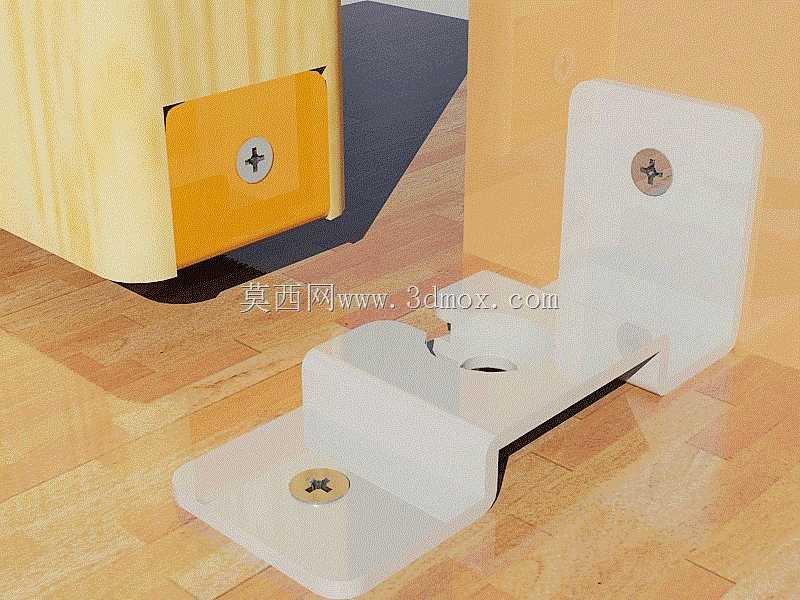

这类底部枢轴铰链多用于室内小型柜门、嵌入式柜体下沿的转动连接场景，区别于常规侧边安装的合页结构，它将承重支点设置在门板底部靠近地面的位置，能有效规避侧边合页外露影响柜体外观整体性的问题，尤其适配无框嵌入式柜门、窄边柜体门的安装需求。从结构组成来看，整套构件分为上部连接座、中间传动杆、底部固定座三个独立部分，三个部件通过轴孔配合实现转动自由度的约束，仅保留门板绕竖直轴转动的单一自由度，转动过程中不会出现侧向窜动或上下位移，能保证门板开合的平顺性。安装时需要注意地面到门板底部的预留间隙需控制在13mm，这个尺寸是整套铰链的安装边界，间隙过小会导致门板开合时与地面摩擦，间隙过大则会让铰链承重轴出现额外的悬臂弯矩，长期使用容易造成轴套磨损、门板下沉的问题。设计上采用了杆部重置固定的思路，底部固定座需要预先通过紧固件固定在地面或柜体底板上，固定座内部预留了5mm的高度跌落补偿空间，当门板安装到位后，上部连接座会随门板安装动作自动卡入对应卡位，不需要额外的紧固件从门板侧面锁附，安装效率比常规侧边合页提升近40%。在实际使用场景中，这类铰链的承重支点位于门板底部，门板的重量直接通过底部固定座传递到地面或柜体底板，不会对门板侧边的板材产生拉扯力，适配密度板、颗粒板等握钉力较弱的板材制作的柜门，能有效避免长期开合导致的合页位置板材开裂、螺丝松动脱出的问题。转动结构的配合面做了减摩设计，开合过程中没有明显的卡顿感，转动角度可以根据实际使用需求调整限位，常规配置下可以实现90度到110度的开合角度，满足日常柜体取放物品的空间需求。需要注意的是，门框上部需要配套对应的导向限位结构，和这套底部枢轴铰链配合使用，避免门板开合过程中出现上部倾斜偏移的问题，保证门板和门框之间的配合间隙均匀一致，不会出现刮蹭门框的情况。
