滑动闸门配套预埋地脚锚栓组件

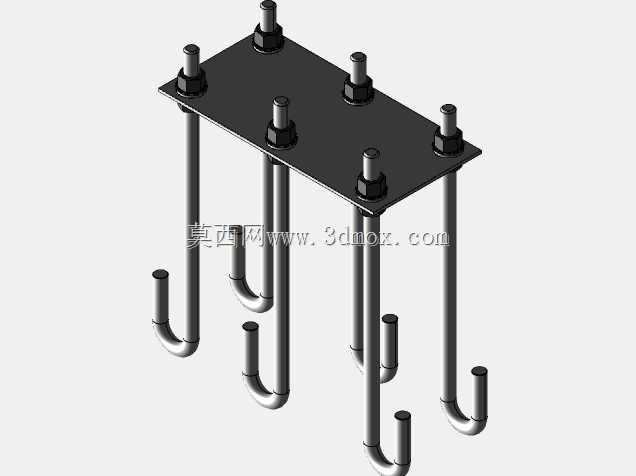

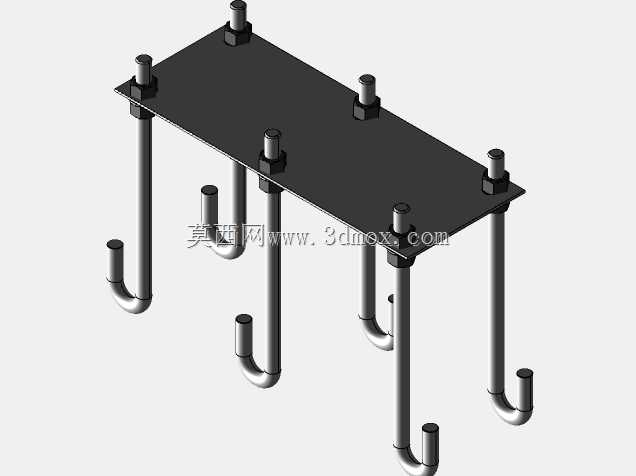

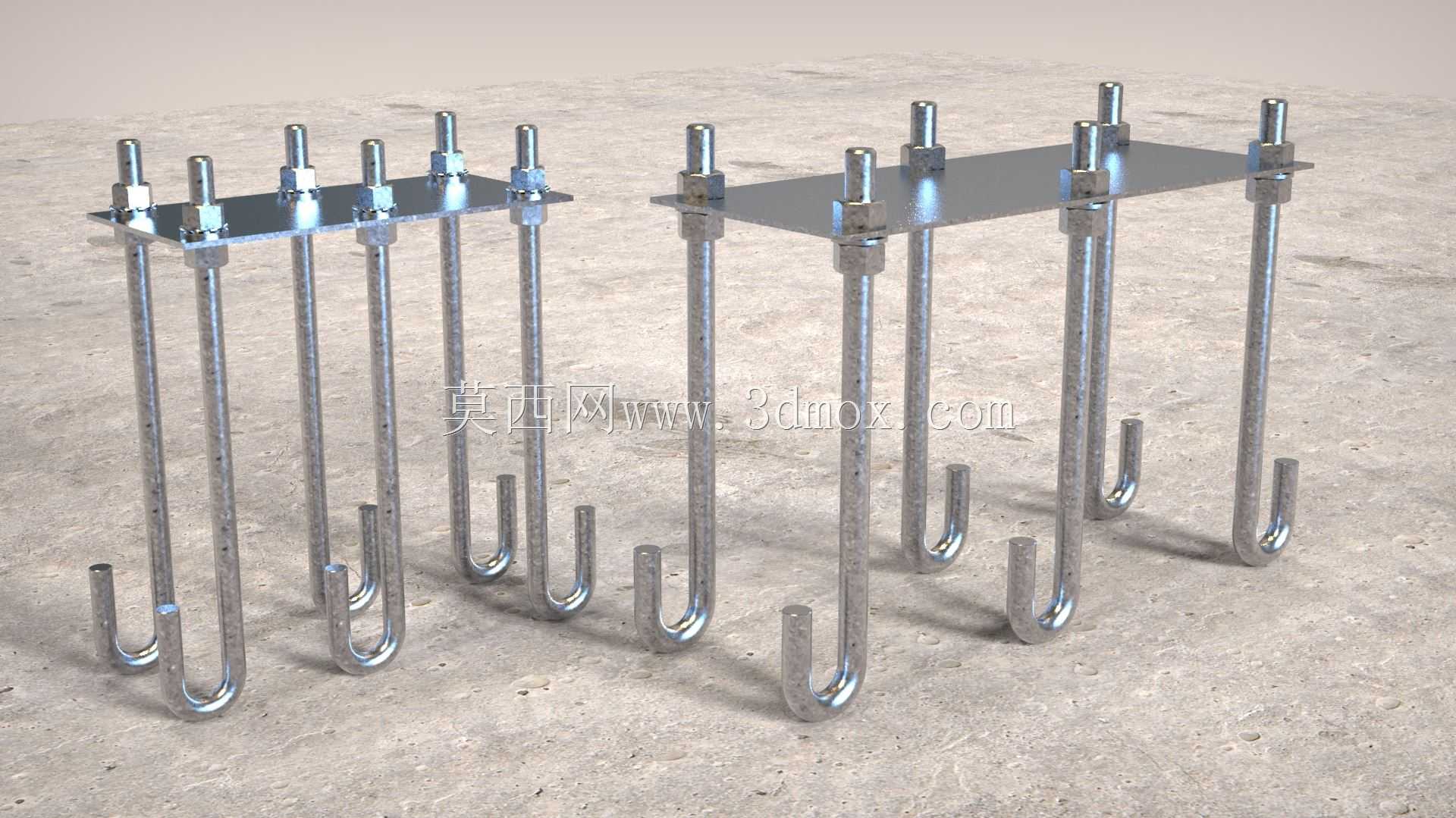

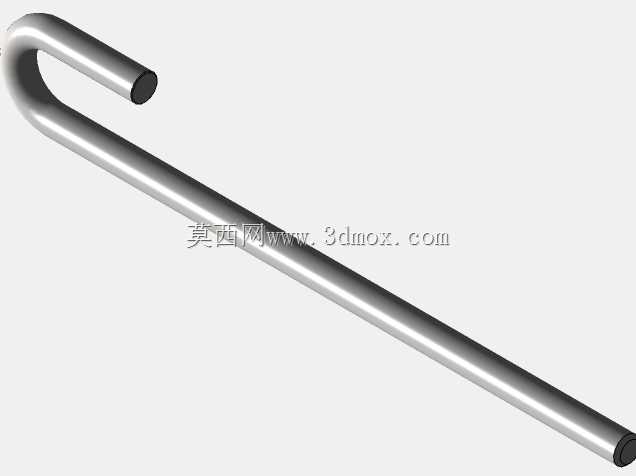

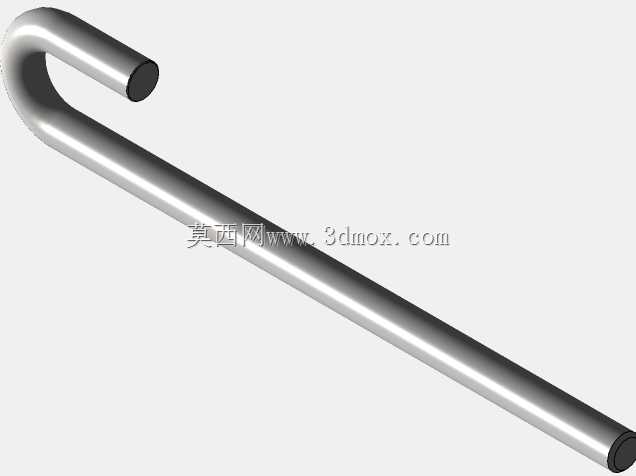

这套锚固组件主要应用于水利工程、厂区通道等场景下的滑动闸门安装环节，作为闸门上部驱动与导向结构和混凝土基础之间的传力连接部件，承担设备运行过程中产生的竖向荷载、水平启闭推力以及振动载荷，避免设备运行时出现移位、沉降偏差。从结构设计来看，组件采用多根J型弯钩锚筋搭配顶部定位钢板的组合形式，弯钩段在混凝土浇筑时埋入基础内部，依靠弯钩与混凝土的握裹力、锚筋与混凝土的粘结力共同提供抗拔承载力，相比直杆型锚栓抗拔冗余量更高，适配滑动闸门启闭时反复产生的上拔、下压交变载荷。顶部的定位钢板在预埋施工阶段可作为锚筋定位工装使用，钢板上预先加工的锚筋穿装孔按照闸门底部安装法兰的孔位公差匹配加工，施工时将锚筋穿入钢板对应孔位后，通过上下双螺母调整锚筋外露段的长度，保证所有锚筋顶部螺纹段的标高偏差控制在安装允许范围内，避免后期安装闸门时出现孔位错位、螺纹外露长度不足无法锁紧的问题。锚筋外露段加工有标准连续外螺纹，配套六角螺母与平垫圈，待混凝土养护达到设计强度后，即可将闸门底部的安装法兰落位到锚栓组上，通过锁紧螺母完成设备与基础的刚性连接，双螺母的配置还可起到防松作用，抵消闸门长期运行产生的振动导致的螺母回松风险。从安装边界来看，锚筋的弯钩段需保证足够的混凝土保护层厚度，弯钩的朝向需按照施工规范错开排布，避免锚筋底部在混凝土内部形成应力集中区域；定位钢板的尺寸需略小于闸门底部安装法兰的外轮廓，保证法兰落位后可完全覆盖钢板，锁紧时压力可均匀传递到基础接触面。单组锚栓的锚筋数量根据对应闸门的载荷等级匹配，图中展示的两种不同锚筋数量的组件，分别适配不同宽度、不同启闭载荷的滑动闸门安装需求，设计时锚筋的直径、埋入深度均经过抗拔、抗剪载荷验算，可满足常规工况下滑动闸门的长期固定需求，无需额外加装辅助固定结构。
