带浮球液位控制的潜水排污泵结构设计

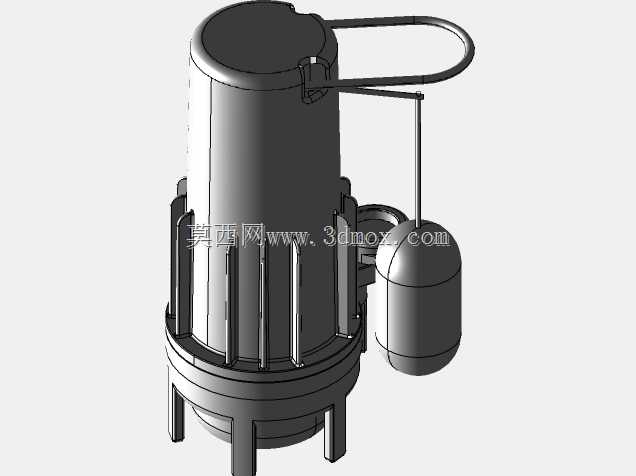

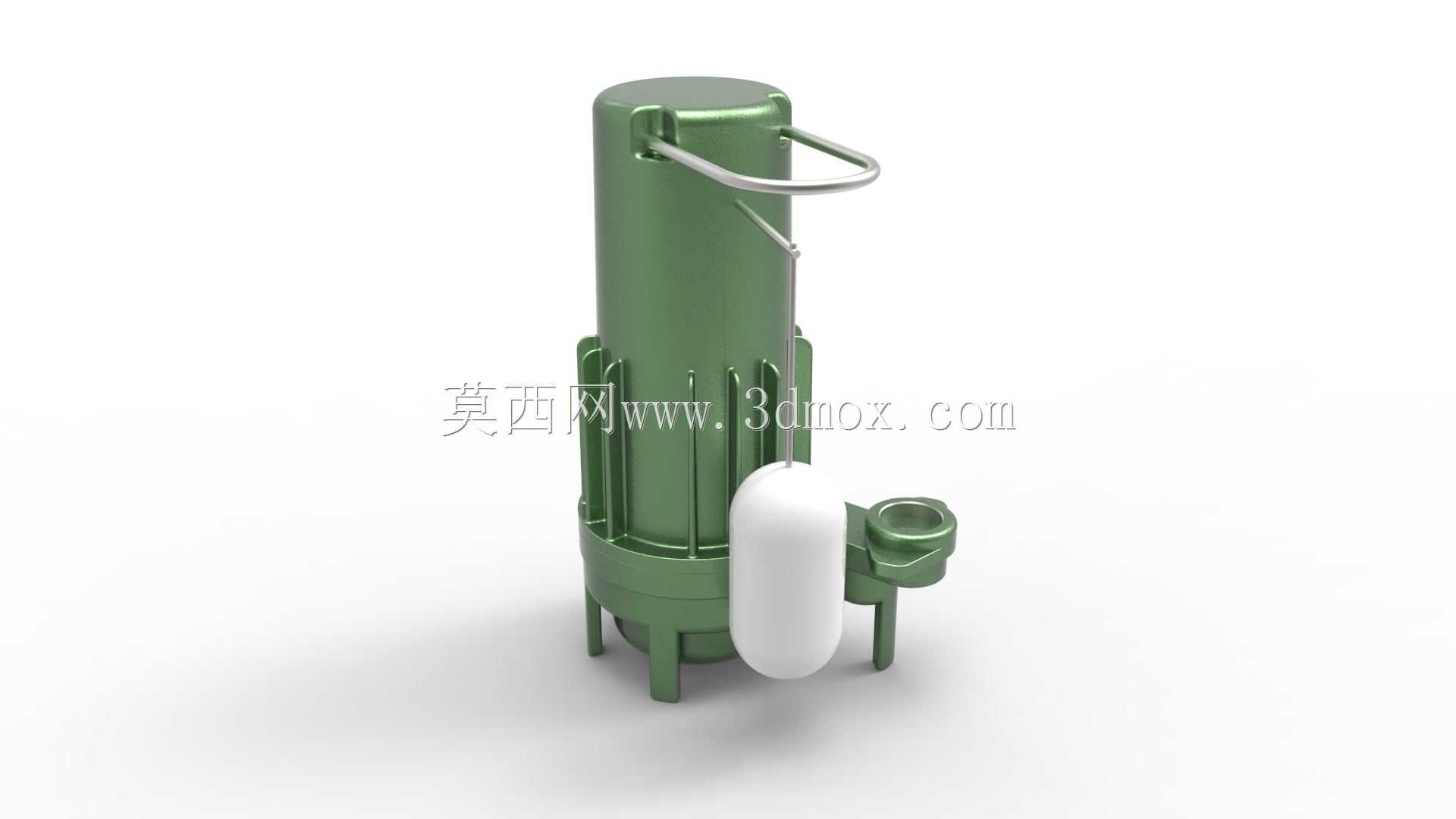

这款潜水排污泵的三维结构设计，首先围绕地下空间排污的实际安装边界做了适配，整体立式圆柱结构的外径控制在常规集水井最小安装孔径范围内，底部支撑脚的高度预留了沉渣间隙，避免泵体直接坐落在井底淤积层上堵塞进水口，提手的弯折弧度贴合人工提放的握持角度，同时不会超出泵体最大外径轮廓，避免下井时卡滞在井壁突出位置。从功能实现逻辑来看，侧边附带的浮球组件是整套设备的自动控制核心，浮球的摆臂长度经过行程校核，在集水井液位上升到预设启泵高度时，浮球随液位抬升触发内置微动开关启动泵体排水，液位下降到停泵阈值时浮球下垂切断电源，无需额外加装液位传感器即可实现无人值守自动运行，浮球的安装位置避开了出水接口的水流扰动区，防止水流冲击导致浮球误动作。泵体外壳的散热筋结构沿轴向均匀分布，既可以强化电机工作时的水下散热效率，也能作为结构加强筋提升泵壳的抗挤压能力，应对井下安装时可能出现的磕碰、侧压载荷。出水接口采用侧置式法兰连接结构，接口中心高度与底部支撑脚的垂直距离符合排污管路的常规安装标高，对接管路时不需要额外调整管路弯头角度，减少现场安装的管路改造成本。在实际应用场景中，这类泵型主要适配建筑地下室集水井排水、小型工地基坑临时排污、农村家用化粪池污水提升等工况，过流部件的流道做了圆弧过渡处理，能够通过直径较小的固体颗粒与短纤维杂质，避免普通清水泵流道狭窄容易堵塞的问题。建模过程中对泵体各部件的装配间隙做了还原，电机腔与油室的密封位置、机械密封的安装槽位都做了精确复刻，浮球摆臂的转动自由度也按照实际铰接结构做了约束，能够直观演示浮球随液位摆动的动作行程，方便设计人员校核不同安装深度下的浮球触发液位，也可用于现场安装人员的结构培训，直观理解泵体的安装注意事项与部件布局。底部进水口的滤网栅格间隙经过尺寸匹配，既可以阻挡大尺寸杂物进入泵体卡阻叶轮，又不会因为栅格过密导致进水阻力过大影响排水效率，支撑脚的三个支脚呈120度均匀分布，保证泵体放置在不平整的井底时也能保持直立状态，避免倾斜导致机械密封偏磨漏水。
