S20型SANDPIPER集水坑排污泵结构设计

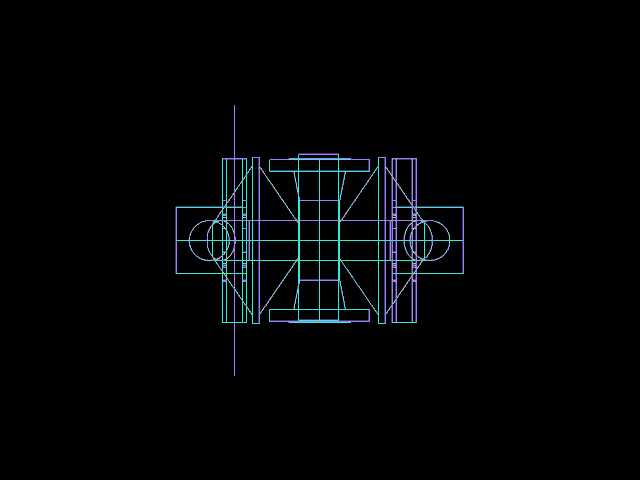

在地下车库、建筑基坑、工业厂区低洼集水区域的排水系统设计中，这类隔膜式集水坑泵是核心的排水执行部件，主要负责抽排汇集的积水、含少量固体杂质的生产废水或是雨季渗入的地下滞水，避免区域积水造成设备浸泡、通行受阻或是结构侵蚀问题。从结构设计来看，该泵采用对称式双隔膜腔体布局，左右两侧对称布置的隔膜驱动单元配合中间的流道腔体，能够在往复运动过程中实现连续的吸水与排水动作，相比单腔体隔膜泵，这种对称结构可以大幅降低泵体运行时的振动幅度，不需要额外做厚重的减震基础就能稳定运行，很适合集水坑这类安装空间紧凑、基础施工条件有限的场景。设计过程中优先考虑了过流能力与抗堵塞性能，中间流道做了圆弧过渡处理，没有突兀的截面突变，能够允许小粒径的固体杂质随水流通过，减少叶轮（隔膜泵无传统叶轮结构，这里是流道卡堵）卡堵的概率，适配集水坑内积水往往混有泥沙、碎屑的实际工况。安装边界方面，该泵的进出水口采用对称同轴布置，现场安装时可以直接对接两侧的管道，不需要额外做转向弯头，既减少了管路阻力损失，也压缩了整体安装所需的横向空间，对于深度有限、横向尺寸局促的小型集水坑来说，这种布局能大幅降低现场管路改造的工作量。泵体的连接法兰位置做了加强筋结构，在长期带压运行的工况下，能够避免法兰位置因为应力集中出现渗漏问题，同时隔膜腔的端盖采用快拆式的压紧结构，后期现场维护更换隔膜件时，不需要将整泵从管路中拆卸下来，只需要松开端盖压件就能完成易损件更换，大幅降低运维的时间成本。在功能特性上，该泵不需要灌泵引水就能实现自吸启动，哪怕集水坑内水位降到较低位置，也能正常抽排残留积水，不会出现干磨损坏的问题，适配集水坑水位波动大、启停频繁的运行特点，同时气动驱动的版本（该系列为气动隔膜泵）还具备防爆特性，能够用在有易燃易爆气体汇集的地下厂区集水坑场景，不需要额外做防爆电气改造，适用场景覆盖民用建筑、工业厂区、化工仓储等多个领域的集水排水需求。
