港口回水建设用港湾石结构设计

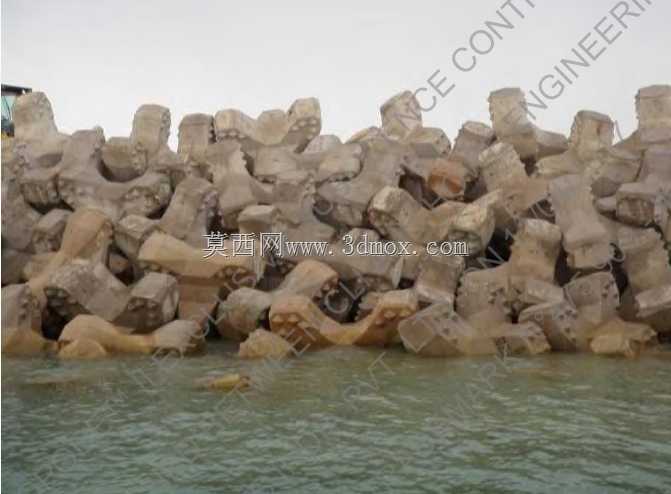

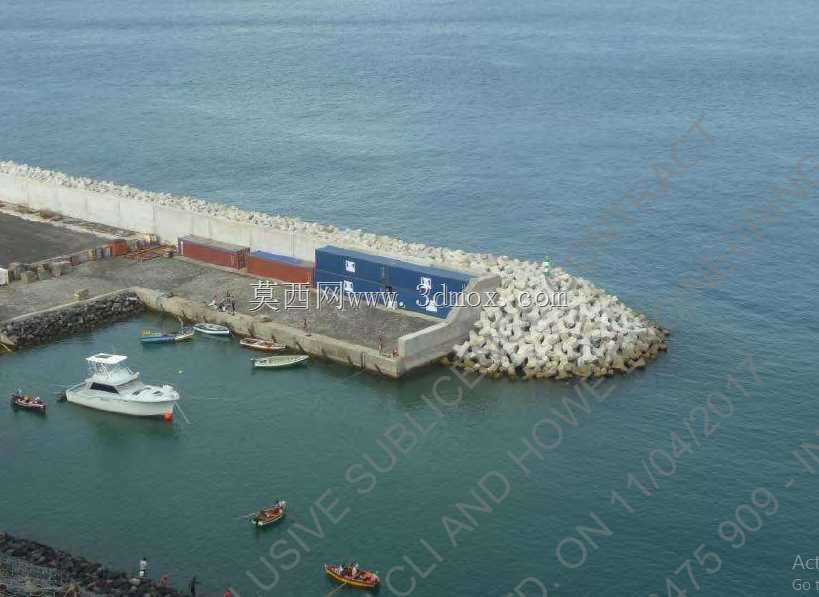

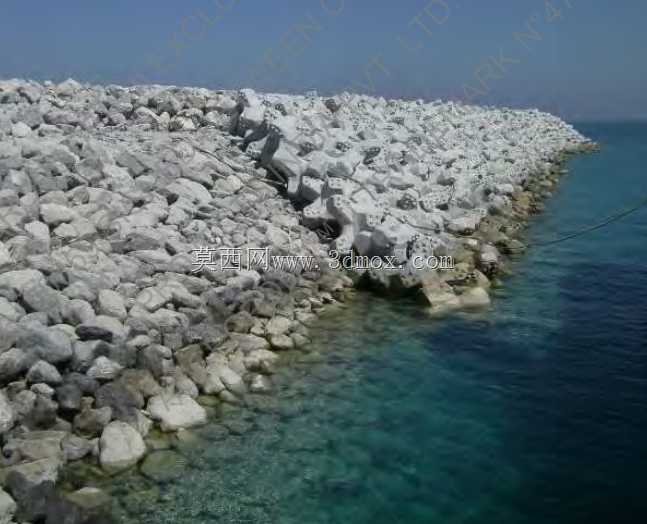

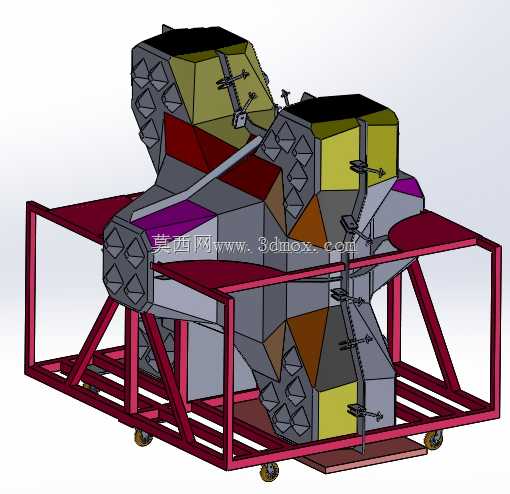

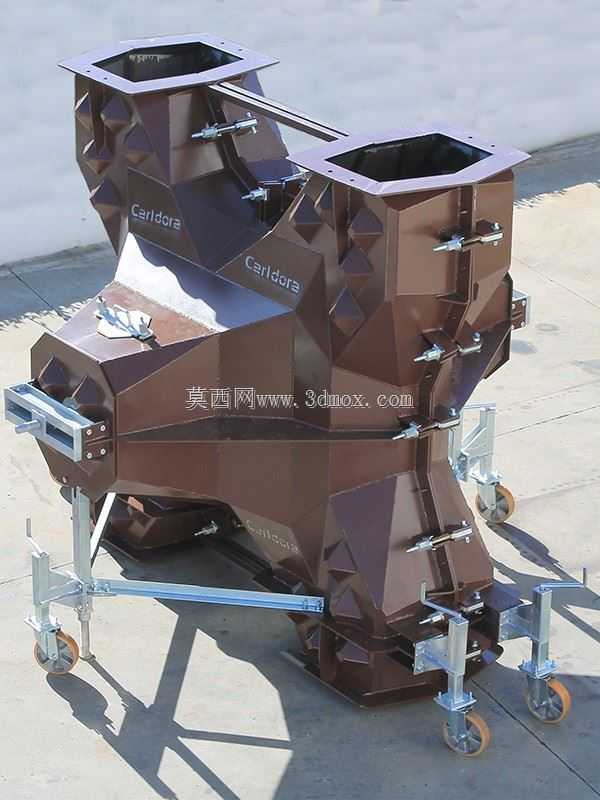

港口护岸与回水区域的水流调控一直是水工结构设计的核心难点，常规块体在长期浪涌冲击下易出现位移、架空、消能效率衰减等问题，这款港湾石的结构设计正是针对近岸回水区域的复杂水动力条件开发。从结构构型来看，块体采用多面体凹凸咬合设计，不同朝向的棱面与凸起结构可在浪涌接触瞬间打散水流流向，将正向冲击的水流动能拆解为多向分散的紊流，大幅降低浪涌对护岸结构的直接冲刷力，同时块体之间可通过凹凸面形成互锁结构，铺设后形成整体受力的护面层，避免单块体受水流冲击发生位移。设计阶段充分考虑了预制铸造的工艺可行性，块体的分模面沿结构对称面布置，无倒扣、深腔等不利于脱模的结构，各棱边均设置了工艺圆角，既可以降低铸造过程中的应力集中，避免预制件出现边角缺损，也能减少水流对块体棱角的长期冲蚀磨损。配套的转运工装采用框架式焊接结构，底部设置脚轮适配厂区短距离转运，工装的承载面与港湾石的底部支撑面完全贴合，可避免转运过程中块体晃动磕碰，同时工装的框架边界预留了叉车作业空间，可直接适配港口施工现场的常规装卸设备，无需额外定制吊具。从安装边界来看，单块港湾石的支撑面尺寸经过匹配计算，可直接铺设在级配碎石基床上，块体之间的咬合间隙控制在合理范围，既保证互锁效果，又能为水流渗透预留通道，平衡护岸前后的水压力差，避免护面层受扬压力破坏。块体的多面凸起结构在铺设后可形成粗糙的护面表层，不仅能提升消浪效果，还能为近岸水生物提供附着空间，兼顾水工防护与近岸生态修复的需求。结构设计过程中针对不同浪高、不同流速的工况做了受力校核，各截面的厚度均满足抗冲击、抗磨损的强度要求，块体的重心经过优化，吊装铺设过程中可依靠自重快速就位，降低水下铺设的对位难度，提升施工效率。
